Ein Energieflussdiagramm zeigt auf einen Blick, wohin Energie in einem physikalischen System geht, welche Umwandlungen stattfinden und an welcher Stelle sie als Wärme, Licht, Bewegung oder Schall wieder auftaucht. Genau das macht es so nützlich: Man sieht nicht nur ein Ergebnis, sondern den gesamten Weg der Energie durch ein Gerät, einen Prozess oder einen Alltagsschritt. Ich zeige hier, wie man solche Diagramme liest, sauber zeichnet und typische Fehler vermeidet.
Die wichtigsten Punkte auf einen Blick
- Pfeile zeigen Energiezufuhr, Umwandlungen und Abgaben in einem System.
- Die Pfeildicke steht meist für die Energiemenge oder den Energieanteil.
- „Verluste“ bedeuten in der Physik meist, dass Energie als Wärme oder Schall abgegeben wird, nicht dass sie verschwindet.
- Im Schulkontext ist die Darstellung oft vereinfacht; technisch nähert sie sich häufig einem Sankey-Diagramm an.
- Saubere Diagramme brauchen eine klare Systemgrenze und konsistente Einheiten.
- Wer die Bilanz versteht, erkennt schnell, wo ein Prozess effizient ist und wo er Energie unnötig verstreut.
Was ein Energieflussdiagramm in der Physik zeigt
Im Kern ist das Diagramm eine grafische Energiebilanz. Ich lege damit fest, welches System betrachtet wird, welche Energie hineinläuft, in welche Formen sie umgewandelt wird und was das System wieder verlässt. Ein Kasten steht dabei meist für ein Gerät, einen Prozess oder einen abgegrenzten Bereich; die Pfeile markieren die Energieformen und ihre Richtung.
Wichtig ist die physikalische Sicht: Energie geht nicht einfach verloren. Wenn in einem Diagramm von Verlusten die Rede ist, dann ist damit fast immer gemeint, dass Energie für den eigentlichen Zweck nicht mehr nutzbar ist, zum Beispiel weil sie als Wärme an die Umgebung abgegeben wird. Genau deshalb sind solche Diagramme so hilfreich: Sie zeigen nicht nur die gewünschte Nutzenergie, sondern auch die Nebenwege, die man im Alltag gern übersieht.
In der Praxis frage ich zuerst immer: Was ist das System, und was gehört noch dazu? Bei einem Wasserkocher ist das eine andere Entscheidung als bei einem Kraftwerk oder einem Fahrradfahrer. Diese Systemgrenze bestimmt, was im Diagramm sinnvoll auftaucht und was nicht. Im nächsten Schritt lohnt sich der Blick auf die Symbole selbst, denn Pfeil, Breite und Beschriftung tragen die eigentliche Information.
So liest man Pfeile, Breite und Verluste richtig
Wer solche Diagramme sicher verstehen will, muss drei Dinge unterscheiden: Richtung, Menge und Energieform. Die Richtung sagt, woher die Energie kommt und wohin sie fließt. Die Breite zeigt, wie groß der Anteil ist. Und die Beschriftung benennt, ob es um elektrische, thermische, chemische, kinetische oder Strahlungsenergie geht.
| Element | Bedeutung | Worauf ich achte |
|---|---|---|
| Pfeilrichtung | Ein- oder Ausfluss von Energie | Sie muss zur Ursache-Wirkung-Kette passen |
| Pfeildicke | Energiemenge oder Energieanteil | Nur sinnvoll, wenn alle Werte auf derselben Skala beruhen |
| Beschriftung | Energieform oder Prozessschritt | Kurz, eindeutig und fachlich korrekt |
| Kasten | System, Gerät oder Energiewandler | Die Systemgrenze muss klar sein |
| Abzweig | Nebenabgabe oder Verlustanteil | Meist Wärme, manchmal auch Schall oder Reibung |
Bei der Skalierung hilft ein einfacher Merksatz: Nur vergleichbare Größen dürfen proportional gezeichnet werden. Wenn du mit Zahlen arbeitest, sollten sie in derselben Einheit vorliegen. Im technischen Umfeld sind dafür oft Joule, Kilojoule oder Kilowattstunden sinnvoll; gerade im Haushalt ist kWh praktisch, weil sich Stromverbräuche damit gut vergleichen lassen. Als Orientierung: 1 kWh entspricht 3,6 MJ.
Ich halte außerdem die Unterscheidung zwischen qualitativ und quantitativ für wichtig. Ein qualitatives Diagramm erklärt den Ablauf. Ein quantitatives Diagramm zeigt zusätzlich, wie viel Energie in welchem Zweig steckt. Das führt direkt zur Frage, wann ein Sankey-Diagramm die passendere Form ist.
Wann ein Sankey-Diagramm die bessere Wahl ist
So zeichne ich ein Diagramm Schritt für Schritt

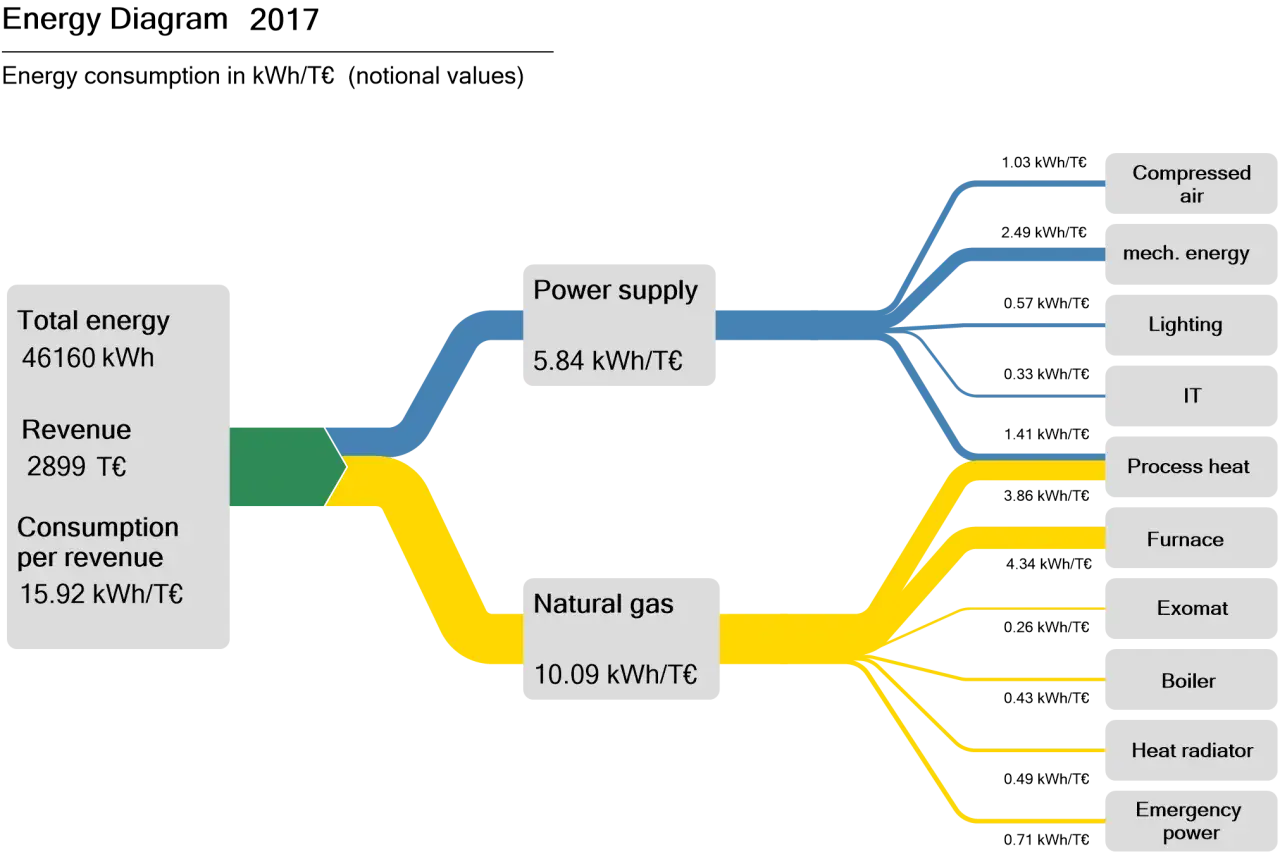

Im Schulkontext werden Energieflussdiagramm und Sankey-Diagramm oft fast synonym verwendet, doch in der Praxis gibt es einen nützlichen Unterschied: Das Sankey-Diagramm ist meist stärker an Mengen und Proportionen gebunden. Wenn ich eine Bilanz oder Effizienz sichtbar machen will, greife ich eher dazu. Wenn ich nur den Ablauf einer Umwandlung erklären möchte, reicht ein einfaches Energieflussdiagramm oft völlig aus.
| Kriterium | Energieflussdiagramm | Sankey-Diagramm |
|---|---|---|
| Zweck | Ablauf und Umwandlung verständlich machen | Mengen und Anteile vergleichbar darstellen |
| Pfeildicke | Oft schematisch | Möglichst proportional |
| Datenbedarf | Gering bis mittel | Höher, weil genaue Werte sinnvoll sind |
| Einsatz | Unterricht, Übersicht, Erklärung | Bilanz, Effizienz, technische Analyse |
Mein pragmatischer Rat ist einfach: Wenn Zahlen fehlen, bleib klar und schlicht. Ein gutes, reduziertes Diagramm ist besser als eine überladene Skizze mit fragwürdiger Genauigkeit. Genau aus diesem Grund gehe ich beim Zeichnen systematisch vor.
- Ich lege zuerst die Systemgrenze fest. Was gehört dazu, was nicht?
- Dann notiere ich die zugeführte Energieform, zum Beispiel chemische, elektrische oder Strahlungsenergie.
- Danach trage ich die gewünschte Nutzenergie ein, etwa Wärme, Bewegung oder Licht.
- Im nächsten Schritt ergänze ich die Nebenabgaben, meist Wärme, manchmal auch Schall oder Reibungsverluste.
- Zum Schluss prüfe ich die Bilanz: Stimmen Eingangsenergie und Summe aus Nutzenergie plus Nebenabgaben logisch zusammen?
Bei einem Wasserkocher wäre das zum Beispiel schnell nachvollziehbar: elektrische Energie hinein, thermische Energie im Wasser als Nutzenergie, zusätzliche Wärme an Gehäuse und Luft als Abgabe. So wird aus einer abstrakten Idee ein wirklich lesbares Modell. Genau diese Alltagstauglichkeit macht das Diagramm für Schule und Physikunterricht so wertvoll.
Typische Beispiele aus Unterricht und Alltag
Am besten versteht man das Konzept an konkreten Fällen. Ich nehme gern Beispiele, bei denen die Umwandlung klar und die Nebenverluste gut sichtbar sind. Dann sieht man sofort, warum manche Geräte effizienter wirken als andere.
| Beispiel | Typische Energieumwandlung | Was man daran lernt |
|---|---|---|
| Wasserkocher | Elektrische Energie wird überwiegend zu Wärme | Das Diagramm zeigt gut, wie direkt Nutzenergie und Verlustanteile nebeneinander stehen |
| Lampe | Elektrische Energie wird zu Licht und Wärme | Man sieht, dass Licht nicht die einzige Abgabe ist und Wärme fast immer mitläuft |
| Elektromotor oder Ventilator | Elektrische Energie wird zu Bewegungsenergie und Wärme | Mechanische Arbeit ist oft der Nutzanteil, Reibung landet im Verlustzweig |
| Solarzelle | Strahlungsenergie wird zu elektrischer Energie und Wärme | Hier wird besonders deutlich, dass nicht jede ankommende Energieform nutzbar ist |
| Mensch beim Laufen | Chemische Energie wird zu Bewegungsenergie und Wärme | Das ist ein gutes Beispiel für biologische Systeme, in denen Wärme unvermeidlich entsteht |
Gerade das Solarzellen-Beispiel ist interessant, weil es die Grenzen des Modells offenlegt: Ein Teil der Strahlung wird reflektiert oder nicht optimal genutzt. Im Diagramm taucht das dann als kleinerer Nutzpfeil und als Abzweig auf. So lernt man nicht nur den Ablauf, sondern auch, warum Wirkungsgrad und Verlustenergie in der Physik so eng zusammenhängen.
Die häufigsten Fehler und wie man sie vermeidet
Die meisten Missverständnisse entstehen nicht bei der Physik selbst, sondern bei der Darstellung. Ich sehe immer wieder dieselben Stolpersteine, und die lassen sich erstaunlich leicht vermeiden, wenn man sie bewusst kennt.
- Leistung und Energie werden verwechselt. Energie wird in Joule oder Kilowattstunden angegeben, Leistung in Watt. Das ist nicht dasselbe.
- Die Systemgrenze bleibt unklar. Ohne saubere Abgrenzung weiß niemand, welche Energieflüsse überhaupt dazugehören.
- Verluste werden als „verschwindende Energie“ gezeichnet. Physikalisch korrekt ist eher: Die Energie wird in eine weniger nutzbare Form überführt und an die Umgebung abgegeben.
- Die Pfeildicken sind nicht vergleichbar. Wenn sie proportional wirken sollen, müssen die zugrunde liegenden Werte auf derselben Basis stehen.
- Zu viele Kleinteile werden einzeln aufgeführt. Das macht die Darstellung unlesbar. Ich fasse Nebenabgaben lieber zusammen, wenn sie für die Aussage keine Rolle spielen.
- Der Prozess wird überfrachtet. Ein gutes Diagramm erklärt einen Energieweg. Es ersetzt kein vollständiges thermodynamisches Modell.
Ein weiterer Punkt ist für mich besonders wichtig: Ein Energieflussdiagramm ist kein Zeitdiagramm. Es zeigt die Struktur von Umwandlungen, nicht den genauen zeitlichen Verlauf jedes einzelnen Schritts. Wer beides vermischt, interpretiert die Grafik schnell falsch. Damit ist auch klar, wofür das Diagramm stark ist und wo seine Grenzen liegen.
Was ich aus solchen Diagrammen in der Praxis mitnehme
Der eigentliche Nutzen liegt für mich nicht in der hübschen Grafik, sondern in der Entscheidung, die sie vorbereitet. Ein sauberes Energieflussdiagramm hilft dabei, Geräte zu vergleichen, Effizienz zu beurteilen und Schwachstellen in einem Prozess zu erkennen. Wer das Prinzip verstanden hat, erkennt schneller, warum ein Motor warm wird, warum eine Lampe mehr Wärme als erwartet abgibt oder warum ein System trotz hoher Eingangsenergie nur einen Teil davon sinnvoll nutzt.
Für den Unterricht ist das besonders praktisch, weil sich mit wenigen Pfeilen viel erklären lässt. Für den Alltag ist es ebenso nützlich, weil es die Frage verschärft, die oft die beste ist: Wo kommt die Energie rein, wo geht sie hin, und was davon ist für den eigentlichen Zweck wirklich brauchbar? Wenn diese drei Punkte klar sind, wird aus einer Skizze ein belastbares Denkwerkzeug. Genau deshalb ist das Thema so viel mehr als nur ein Zeichentrick mit Pfeilen.
