Beim elektrischen Widerstand geht es immer um dieselbe Kernfrage: Wie stark bremst ein Bauteil oder Leiter den Stromfluss, und wie lässt sich der Wert sauber bestimmen? Wer den Widerstand berechnen will, braucht meist nur drei Formeln, aber die richtige Wahl hängt davon ab, ob man mit Spannung und Strom, mit einer Schaltung oder mit Material und Geometrie arbeitet. Ich zeige die Rechenwege so, dass sie in Schule, Studium und einfacher Praxis wirklich weiterhelfen.

Was der elektrische Widerstand eigentlich beschreibt

Elektrischer Widerstand beschreibt, wie stark ein Bauteil den Strom bei gegebener Spannung begrenzt. Die Einheit ist Ohm (Ω), und im ideal ohmschen Fall bleibt der Wert bei gleicher Temperatur konstant. Genau deshalb ist der Widerstand nicht einfach nur eine Zahl, sondern eine Eigenschaft des Materials und der Schaltung.

Im Alltag ist die Unterscheidung wichtig: Ein Metallwiderstand verhält sich näherungsweise linear, eine Diode, eine Glühlampe oder ein NTC tun das nicht. An solchen Bauteilen ändert sich der Wert mit Temperatur oder Arbeitspunkt, und dann wird aus dem scheinbar simplen Rechnen schnell ein Modellproblem. Ich achte deshalb immer zuerst darauf, ob ich wirklich mit einem festen Widerstand arbeiten darf.

Sobald diese Grundidee sitzt, lässt sich die passende Formel recht schnell wählen.

Mit dem Ohmschen Gesetz rechnen

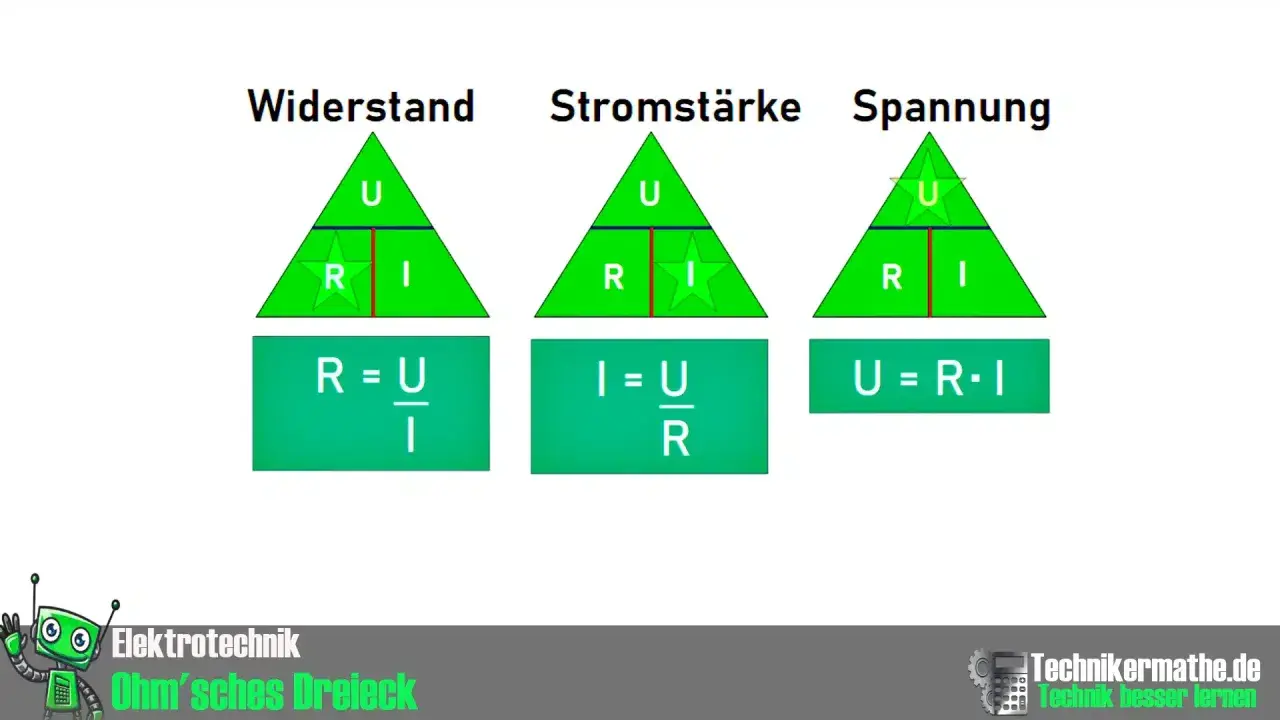

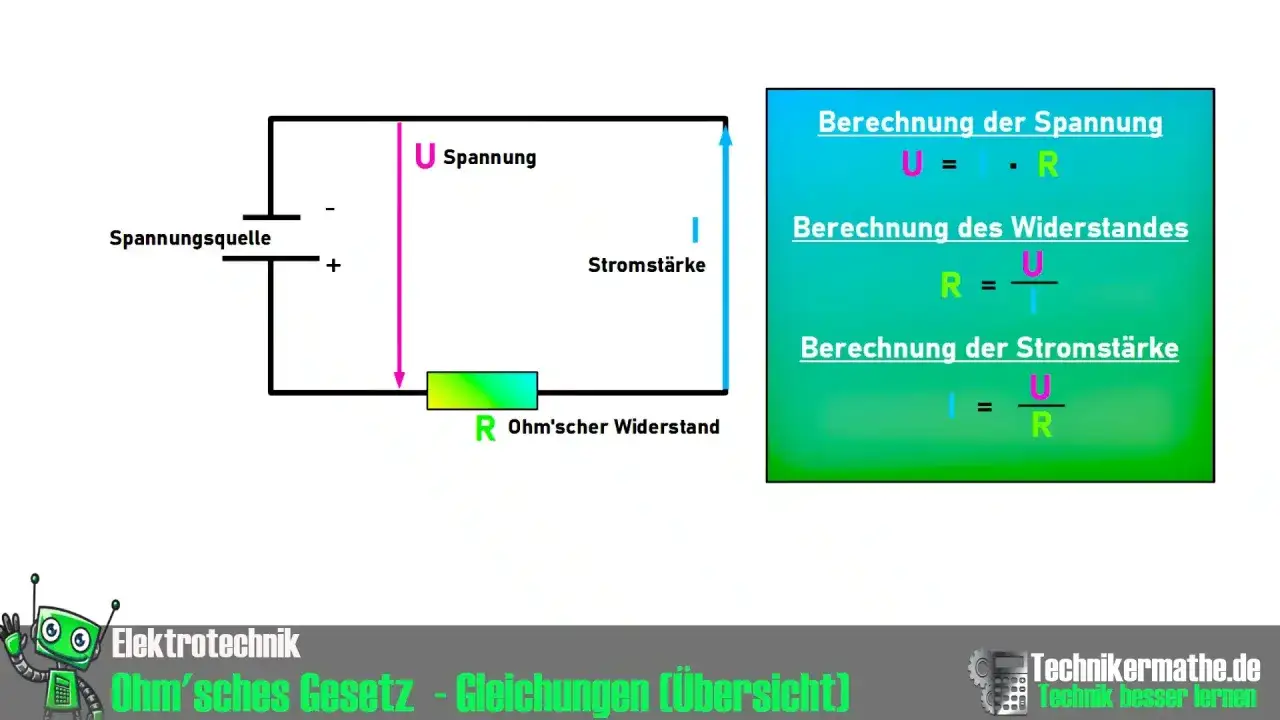

Für die meisten Grundaufgaben setze ich zuerst auf das Ohmsche Gesetz. Ich stelle die Gleichung so um, dass die gesuchte Größe allein steht, und prüfe dann die Einheit mit.

Bei einer LED-Schaltung rechne ich nicht mit der Versorgungsspannung allein, sondern mit der Spannung, die am Vorwiderstand wirklich abfällt. Aus 5 V, einer LED-Flussspannung von 2 V und 20 mA werden so 150 Ω, nicht 250 Ω. Diese kleine Differenz ist in der Praxis oft der Unterschied zwischen sauberem Betrieb und einer unnötig heißen Schaltung.

Wenn mehrere Bauteile zusammenarbeiten, brauche ich den Ersatzwiderstand der Schaltung. Genau da wird die nächste Unterscheidung wichtig.

Widerstände in Reihe und parallel zusammenfassen

Für Schaltungen mit mehreren Widerständen rechne ich zuerst den Gesamtwert aus. Reihe und Parallel verhalten sich dabei genau gegenteilig: In Reihe wächst der Gesamtwiderstand, parallel wird er kleiner. Wer das im Blick behält, vermeidet schon die meisten Denkfehler.

Bei zwei parallelen Widerständen nutze ich oft die Kurzform R_ges = (R₁ · R₂) / (R₁ + R₂), weil das im Kopf schneller geht. Für drei und mehr Zweige bleibt die Kehrwertformel die saubere Variante, weil sie sich nicht so leicht verfälschen lässt.

Sobald Reihen und Parallelzweige gemischt sind, gehe ich schrittweise vor, statt alles auf einmal zu rechnen.

Gemischte Schaltungen Schritt für Schritt vereinfachen

Gemischte Schaltungen wirken nur auf den ersten Blick unübersichtlich. Ich suche zuerst die kleinste eindeutige Teilgruppe, ersetze sie durch ihren Ersatzwiderstand und ziehe die Rechnung dann Ebene für Ebene weiter. Das ist deutlich robuster als ein Versuch, das gesamte Netz mental gleichzeitig zu lösen.

1. Innere Reihen- oder Parallelgruppe erkennen.
2. Ersatzwiderstand dieser Gruppe berechnen.
3. Das Ergebnis in der Zeichnung ersetzen.
4. Die nächste Gruppe vereinfachen, bis nur noch ein Wert übrig bleibt.

Ein einfaches Beispiel ist 100 Ω in Reihe mit zwei parallelen 220-Ω-Widerständen. Die Parallelschaltung ergibt 110 Ω, zusammen mit dem Serienwiderstand also 210 Ω. Der Reiz solcher Aufgaben liegt nicht in komplizierter Mathematik, sondern darin, die Struktur der Schaltung sauber zu lesen.

Nicht jede Berechnung beginnt jedoch in der Schaltung selbst, denn bei Leitungen und Drähten bestimmen Material und Geometrie den Wert direkt.

Wenn Länge und Querschnitt den Wert bestimmen

Für homogene Leiter gilt R = ρ · l / A. ρ ist der spezifische Widerstand des Materials, l die Länge und A die Querschnittsfläche. Genau deshalb steigt der Widerstand mit jeder zusätzlichen Meterleitung, während ein größerer Querschnitt ihn senkt.

Ein Kupferleiter mit 10 m Länge und 1,5 mm² Querschnitt liegt bei rund 0,12 Ω. Das klingt klein, macht bei hohen Strömen und langen Leitungen aber einen klaren Unterschied, vor allem bei Spannungsabfall und Verlustleistung. Gerade in der Haus- oder Gerätetechnik zeigt sich hier, dass ein rechnerisch kleiner Wert in der Praxis trotzdem relevant sein kann.

Lesen Sie auch: Plattenkondensator Formel - Anwendung, Grenzen & Fehler

Wenn nur der Durchmesser bekannt ist

Dann setze ich für die Querschnittsfläche einfach A = π · d² / 4 ein. Bei runden Drähten ist das oft der schnellste Weg zum richtigen Wert, vor allem wenn der Querschnitt nicht direkt angegeben ist. Die Umrechnung lohnt sich besonders dann, wenn man Kabeltypen oder Drahtstärken vergleichen will.

Gerade in der Praxis zeigt sich hier, warum ein rechnerisch korrekter Wert trotzdem noch geprüft werden muss.

Typische Fehler, die ich in Rechnungen vermeide

Die meisten Rechenfehler sind keine Formelfehler, sondern Lesefehler am Schaltbild oder am Datenblatt. Ich prüfe deshalb immer zuerst, was eigentlich gesucht ist: Bauteilwiderstand, Ersatzwiderstand oder Leitungswiderstand.

• Einheiten nicht sauber umrechnen: 20 mA sind 0,02 A, nicht 20 A.
• Reihe und Parallel verwechseln: Das ändert den Gesamtwert oft drastisch.
• Leitungs- und Bauteilwiderstand vermischen: Beides ist elektrisch relevant, aber nicht dasselbe.
• Im eingebauten Zustand messen: Andere Pfade können parallel liegen und den Wert verfälschen.
• Nicht-ohmsche Bauteile wie feste Widerstände behandeln: Diode, Lampe oder Thermistor folgen eigenen Regeln.

Wenn das Ergebnis trotz richtiger Rechnung unplausibel wirkt, liegt der Fehler oft nicht in der Algebra, sondern im Modell.

Wann die einfache Rechnung nicht mehr reicht

Bei Metallen steigt der Widerstand meist mit der Temperatur, bei Halbleitern und Thermistoren kann das Verhalten sehr anders aussehen. In Wechselstromschaltungen mit Spulen und Kondensatoren reicht die reine Widerstandsrechnung ebenfalls nicht mehr aus, weil dann die Impedanz den Strom bestimmt. Und selbst ein Widerstand mit 100 Ω ist nur innerhalb seiner Toleranz wirklich 100 Ω.

Für präzise Arbeit notiere ich deshalb immer, ob ein Wert Nennwert, Messwert oder berechneter Wert ist. Das klingt kleinlich, verhindert aber viele Missverständnisse zwischen Theorie, Messung und realem Aufbau.

Aus genau diesem Grund kontrolliere ich am Ende noch Leistung, Reserve und Messmethode.

Was ich vor dem Einbau noch kontrolliere

Ein berechneter Widerstand ist erst dann wirklich brauchbar, wenn er auch thermisch und elektrisch belastbar ist. Besonders wichtig ist die Leistung, denn ein korrektes Ohm-Ergebnis kann trotzdem ein zu kleiner Bauteilwert für die Wärmeabfuhr sein.

• Leistung prüfen: P = U · I = I² · R = U² / R.
• Reserve einplanen: Bei Dauerlast rechne ich gern mit 30 bis 50 Prozent Puffer.
• Wert gegenprüfen: 5 % Toleranz bedeutet bei 100 Ω einen Bereich von 95 bis 105 Ω.
• Messung sauber aufbauen: Im Zweifel ein Bauteil abheben oder die Schaltung spannungsfrei machen.

Ein 220-Ω-Widerstand an 12 V setzt rund 0,65 W um. Das ist deutlich mehr, als ein typischer 0,25-W-Widerstand dauerhaft verträgt, also wäre das Bauteil in diesem Fall zu klein. Genau solche einfachen Leistungschecks sparen später Ärger, Nachbesserungen und unnötige Wärmeentwicklung.

Am Ende gilt für mich eine klare Reihenfolge: erst die richtige Formel, dann die passende Schaltung, danach Temperatur und Leistung. Wer so rechnet, bekommt nicht nur einen Zahlenwert, sondern einen Wert, der im Aufbau auch trägt.
