Die Kapazität eines Plattenkondensators lässt sich mit einer erstaunlich kurzen Formel beschreiben, aber die Physik dahinter ist deutlich interessanter als der reine Merksatz. Ich gehe die Formel für den Plattenkondensator so durch, dass du sie in Aufgaben wirklich anwenden kannst: mit Bedeutung der Größen, einer sauberen Beispielrechnung und den Grenzen des Idealmodells. Genau daran scheitert man in der Praxis meist nicht an der Physik, sondern an Einheiten, Annahmen oder einem zu lockeren Umgang mit dem Dielektrikum.
Die wichtigsten Punkte lassen sich auf drei Größen reduzieren
- Die Grundbeziehung lautet C = Q / U; für den idealen Plattenkondensator gilt zusätzlich C = ε0 εr A / d.
- Mehr Fläche und ein größeres εr erhöhen die Kapazität, größerer Abstand senkt sie.
- Für Luft oder Vakuum kann man in vielen Aufgaben εr ≈ 1 ansetzen.
- Die Formel ist ein Modell: Randeffekte, Leckströme und Durchschlag begrenzen die Genauigkeit.
- In Rechnungen sind Meter und Quadratmeter Pflicht, sonst verschieben sich die Ergebnisse schnell um Größenordnungen.
Die Formel und ihre Bausteine
Die allgemeine Definition der Kapazität ist C = Q / U. Sie sagt schlicht: Wie viel Ladung Q speichert ein Bauteil pro angelegtem Volt U? Für den idealen Plattenkondensator kommt daraus die bekannte Geometrieformel C = ε0 εr A / d.
Ich trenne diese beiden Ebenen bewusst: C = Q / U ist die Definition, C = ε0 εr A / d ist das Ergebnis für zwei parallele Platten mit einem homogenen Dielektrikum dazwischen. Genau diese Unterscheidung spart später viele Denkfehler.
| Symbol | Bedeutung | Einheit | Was es praktisch heißt |
|---|---|---|---|
| C | Kapazität | Farad (F) | Ladung pro Volt |
| Q | elektrische Ladung | Coulomb (C) | Wie viel Ladung auf den Platten sitzt |
| U | Spannung | Volt (V) | Potenzialdifferenz zwischen den Platten |
| A | Plattenfläche | m2 | Je größer die Fläche, desto mehr Speicherfähigkeit |
| d | Plattenabstand | m | Je kleiner der Abstand, desto größer die Kapazität |
| ε0 | elektrische Feldkonstante | F/m | 8,854 × 10-12 F/m im Vakuum |
| εr | relative Permittivität | einheitslos | Materialfaktor des Dielektrikums |
In Luft liegt εr sehr nahe bei 1, in vielen Aufgaben reicht diese Näherung völlig aus. Sobald diese Größen klar sind, lässt sich die Formel in jeder Schul- oder Laboraufgabe sauber anwenden.
So rechne ich ein Beispiel durch
Ich setze als Beispiel eine Plattenfläche von A = 100 cm² an. Das sind 0,01 m², und genau hier passieren die ersten Fehler oft schon beim Umrechnen. Der Plattenabstand sei d = 1 mm, also 0,001 m, und als Medium nehmen wir zunächst Luft mit εr ≈ 1.
Dann ergibt sich:
C = ε0 · εr · A / d = 8,854 × 10-12 · 1 · 0,01 / 0,001 ≈ 8,85 × 10-11 F
Das sind 88,5 pF. Für sich genommen ist das kein spektakulärer Wert, aber er zeigt die Größenordnung gut: Ein Plattenkondensator mit moderater Fläche und kleinem Abstand landet schnell im Picofarad-Bereich.
Was bei einer Spannung von 12 Volt passiert
Mit U = 12 V folgt aus Q = C · U eine Ladung von etwa 1,06 nC. Die gespeicherte Energie lässt sich mit W = 1/2 · C · U² abschätzen und liegt hier bei rund 6,37 nJ. Das ist eine kleine, aber sehr anschauliche Größenordnung: Die Kapazität sagt nicht, wie „viel“ im absoluten Sinn gespeichert ist, sondern wie viel pro Volt möglich ist.
Lesen Sie auch: Wie Batterien funktionieren - Das Geheimnis der Energieentstehung
Dasselbe mit Dielektrikum
Wenn ich zwischen die Platten ein Material mit εr = 4 einbringe, vervierfacht sich die Kapazität sofort auf etwa 354 pF. Genau deshalb sind Dielektrika so wichtig: Sie erhöhen die Kapazität nicht zufällig, sondern direkt proportional zum Materialfaktor.
Die Zahlenarbeit ist damit klar, aber die eigentliche Aussage steckt in den Stellgrößen selbst: Fläche, Abstand und Material bestimmen die Kapazität fast vollständig.
Was die Kapazität wirklich verändert
Die Formel ist angenehm schlicht, weil jede Größe eine sehr direkte Wirkung hat. Ich halte das für den praktischsten Zugang, denn man kann sich die Folgen sofort merken: doppelte Fläche bedeutet doppelte Kapazität, halber Abstand bedeutet doppelte Kapazität, und ein Material mit größerem εr erhöht den Wert ebenfalls linear.
| Größe | Wenn sie größer wird | Effekt auf C | Typische Konsequenz |
|---|---|---|---|
| A | mehr Plattenfläche | C steigt linear | mehr Ladung pro Volt möglich |
| d | größerer Abstand | C sinkt linear | schwächeres Feld, weniger Speicherkapazität |
| εr | „besser polarisierbares“ Material | C steigt linear | Dielektrikum verstärkt den Effekt der Platten |
Für viele Kunststoffe liegt εr grob im Bereich von 2 bis 4, Glas oft höher, und trockene Luft ist mit etwa 1,0006 praktisch fast Vakuum. Das ist nicht nur Theorie, sondern wirkt sich direkt auf reale Kondensatoren aus, wenn das Bauteil als Luftkondensator, Folienkondensator oder Keramikkondensator aufgebaut ist.
Ein zweiter Punkt ist die Feldstärke: Im idealen Fall gilt E ≈ U / d. Wenn d kleiner wird, steigt also nicht nur die Kapazität, sondern auch die Feldstärke. Genau deshalb ist ein extrem kleiner Abstand kein kostenloser Vorteil, sondern immer auch ein Risiko für den Durchschlag.
Sobald dieser Zusammenhang sitzt, wird auch klar, warum die ideale Gleichung in echten Bauteilen nicht immer exakt auf die Realität passt.
Warum die Idealformel in der Praxis nicht immer reicht
Der ideale Plattenkondensator ist ein Modell. Das ist kein Makel, sondern seine Stärke. Trotzdem sollte man wissen, wo die Näherung anfängt zu kippen.

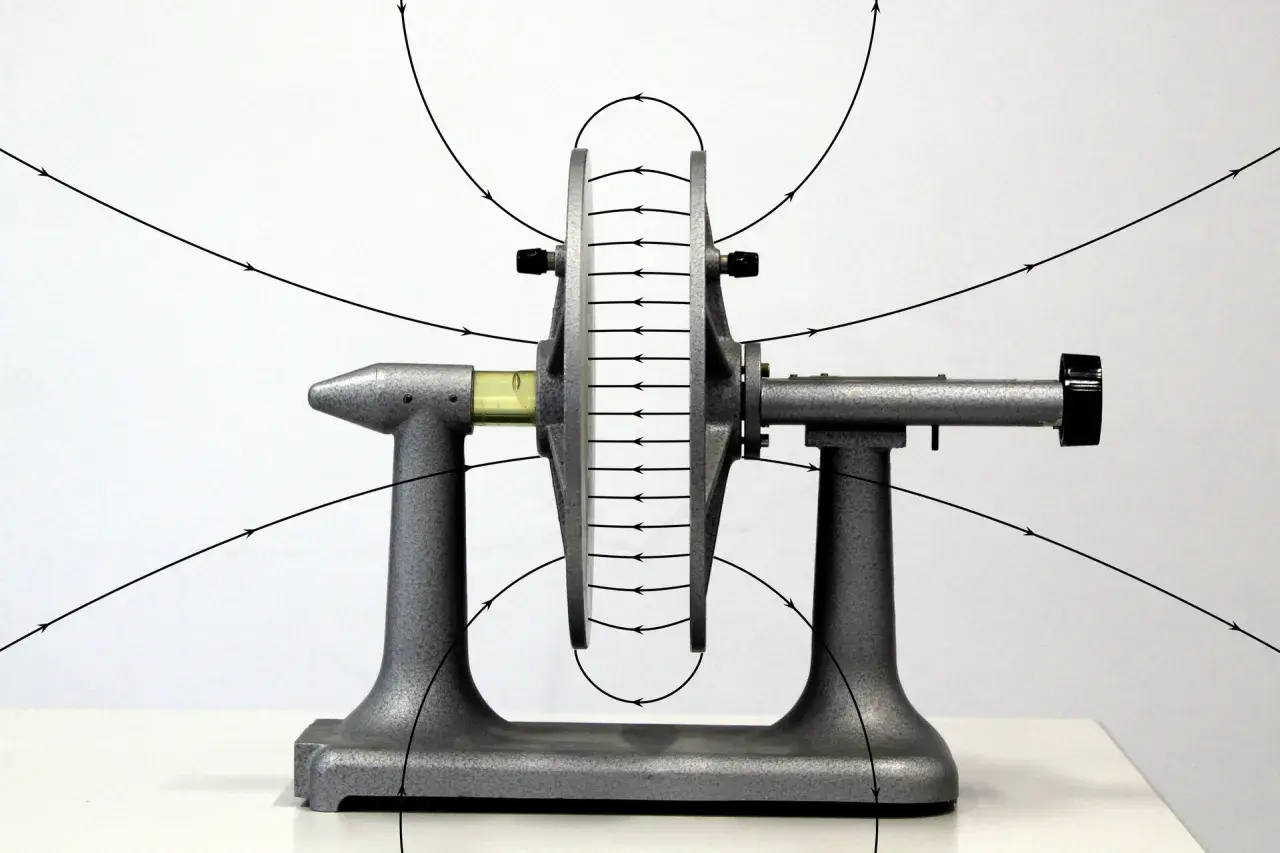

- Randeffekte treten auf, weil das Feld an den Plattenrändern ausweicht. Die Formel ist am besten, wenn die Platten deutlich größer sind als ihr Abstand.
- Nicht exakt parallele Platten verändern den effektiven Abstand. Schon kleine Schiefstellungen können das Ergebnis messbar verschieben.
- Teilweise gefüllte Dielektrika machen die Geometrie komplizierter. Dann reicht die einfache Standardformel nicht mehr aus.
- Leckströme und Materialverluste sorgen dafür, dass reale Kondensatoren Ladung nicht perfekt halten. Das sieht man besonders bei längeren Messzeiten.
- Durchschlag begrenzt die Spannung. Für trockene Luft liegt die Durchschlagsfeldstärke grob bei 3 MV/m, also etwa 3 kV/mm.
Gerade dieser letzte Punkt ist in der Praxis entscheidend: Eine theoretisch größere Kapazität nützt wenig, wenn das Feld zu stark wird und das Medium elektrisch versagt. Wer diese Grenzen kennt, macht in Aufgaben und im technischen Alltag deutlich weniger Fehler.
Typische Rechenfehler, die ich immer wieder sehe
Die meisten falschen Ergebnisse entstehen nicht durch die Physik selbst, sondern durch saubere, aber falsch angesetzte Rechnungen. Ich gehe deshalb fast immer zuerst die Einheiten durch und prüfe erst danach die Formel.
- Fläche nicht in m² umgerechnet: 100 cm² sind 0,01 m², nicht 100 m².
- Abstand nicht in Meter umgerechnet: 1 mm sind 0,001 m.
- εr vergessen: Bei einem Dielektrikum kann das Ergebnis sonst um den Faktor 2, 4 oder mehr danebenliegen.
- Kapazität und Ladung verwechselt: C ist die Kapazität, Q die Ladung.
- Die Idealformel zu weit ausgedehnt: Bei realer Geometrie, Rändern oder Teilfüllungen muss man vorsichtiger rechnen.
Mein Schnelltest ist immer derselbe: Wenn das Ergebnis völlig ungewöhnlich wirkt, prüfe zuerst Einheit und Größenordnung. Für viele Labor- und Schulaufgaben sind pF bis nF plausibel, während ein Wert im Millifarad-Bereich bei einem einfachen Luft-Plattenkondensator meist ein Hinweis auf einen Rechenfehler ist.
Aus diesen Fehlern ergibt sich direkt die pragmatische Frage, worauf es bei echten Schaltungen wirklich ankommt.
Was der Plattenkondensator für echte Schaltungen bedeutet
Die Formel zeigt sehr klar, wie Physik und Bauform zusammenhängen. Genau das ist für mich der eigentliche Nutzen: Wer Fläche, Abstand und Material versteht, versteht auch, warum Kondensatoren in der Praxis nicht beliebig klein, nicht beliebig hoch belastbar und nicht beliebig verlustarm sind.
Für reale Anwendungen achte ich deshalb nicht nur auf die Kapazität selbst, sondern auch auf drei weitere Punkte: die zulässige Spannung, das Material des Dielektrikums und die Toleranz des Bauteils. Zwei Kondensatoren mit gleicher Kapazität können sich im Betrieb trotzdem anders verhalten, wenn ihre Bauform, ihre Verluste oder ihre Spannungsfestigkeit auseinandergehen.
Wenn du die Formel als Werkzeug und nicht als bloßen Merksatz nutzt, kommst du in Elektrizität und Magnetismus sehr schnell zu belastbaren Ergebnissen. Für Aufgaben reicht oft schon die richtige Umrechnung und ein realistischer Blick auf die Annahmen; für Technik zählt zusätzlich, wie nah das Bauteil noch am Idealmodell liegt.
