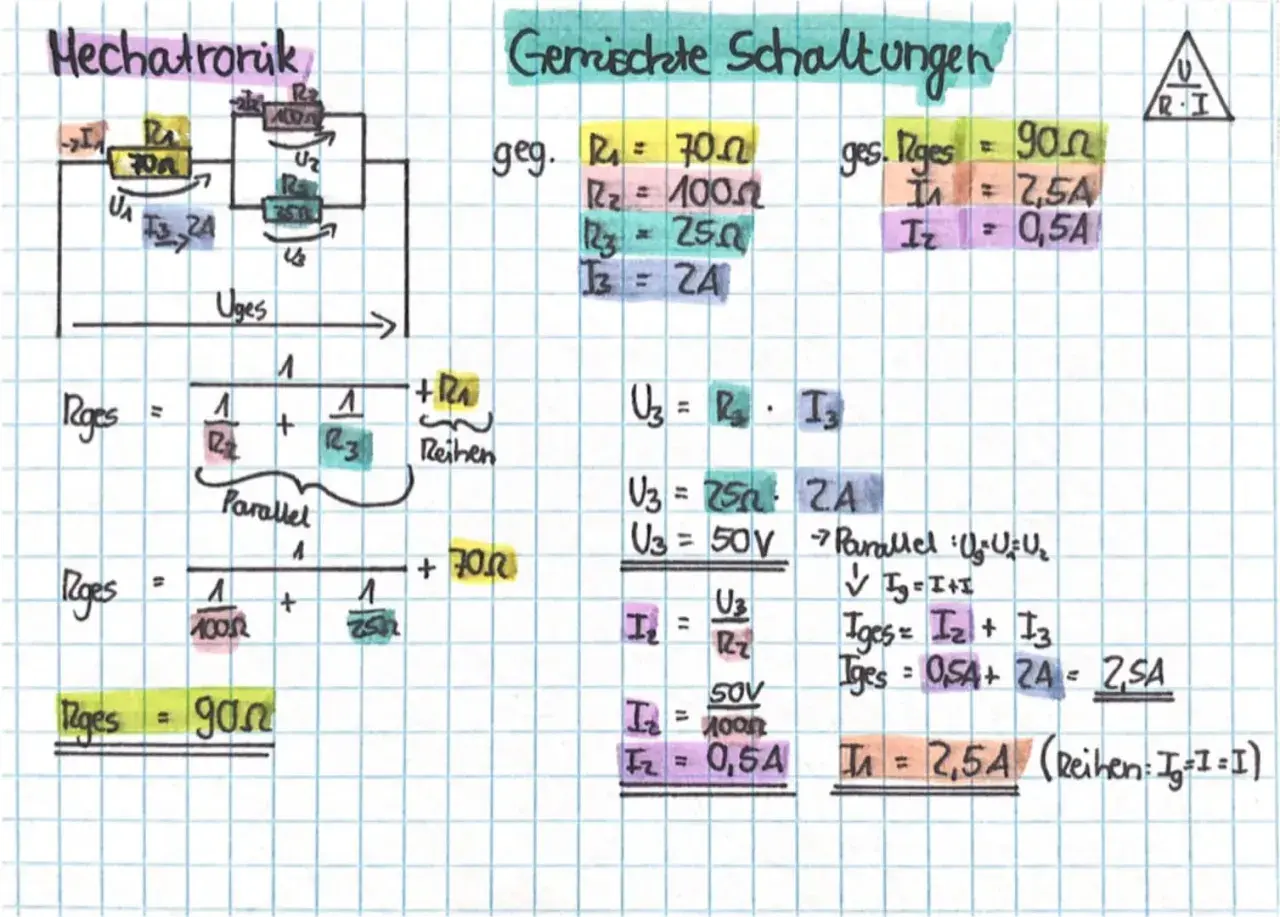

Schaltplan einer gemischten Schaltung mit Widerständen. Berechnungen zur Reihenschaltung und Spannung.

In einer Reihenschaltung ist die Spannung kein fester Wert an jedem Bauteil, sondern verteilt sich auf die einzelnen Verbraucher. Genau daraus entstehen viele der typischen Fragen aus Physik, Elektrizitätslehre und später auch aus einfachen Mess- und Berechnungssituationen. Ich zeige hier, wie die Aufteilung funktioniert, wie du Teilspannungen sauber berechnest und worauf du beim Messen achten musst.

Die Spannung verteilt sich in Reihe, addiert sich aber am Ende wieder

  • In einer Reihenschaltung ist die Stromstärke überall gleich.
  • Die Gesamtspannung ist die Summe aller Teilspannungen.
  • Größere Widerstände bekommen bei gleichem Strom den größeren Spannungsabfall.
  • Die Maschenregel ist die Grundformel hinter dem Verhalten.
  • Ein Voltmeter wird immer parallel zum Bauteil angeschlossen, nicht in Reihe.

Wie sich die Spannung in einer Reihenschaltung aufteilt

Der wichtigste Punkt ist schnell gesagt: In einer Reihenschaltung fließt durch alle Bauteile derselbe Strom. Deshalb teilt sich die Spannung auf die einzelnen Widerstände oder Verbraucher auf. Die Maschenregel beschreibt das sauber: Wenn ich alle Spannungsabfälle in einem geschlossenen Stromkreis addiere, komme ich wieder auf die Quellspannung.

Darum gilt für den Grundfall: Uges = U1 + U2 + … + Un. Gleichzeitig bleibt die Stromstärke gleich, also Iges = I1 = I2 = …. Ein Bauteil mit größerem Widerstand verursacht bei gleichem Strom auch den größeren Spannungsabfall. Genau das ist der Kern, wenn man das Verhalten von Spannung in Reihe verstehen will.

Wer das Bild im Kopf behalten möchte, kann sich merken: Die Spannung wird nicht „verbraucht“, sondern an den Bauteilen in Energieformen wie Wärme, Licht oder Bewegung umgewandelt. Die nächste Frage ist deshalb nicht ob, sondern wie du die Teilspannungen schnell berechnest.

So berechne ich Teilspannungen schnell und sauber

Für ohmsche Widerstände ist die Rechenregel sehr handlich: Un = (Rn / Rges) · Uges. Das bedeutet: Die Teilspannung ist so groß wie der Anteil des einzelnen Widerstands am Gesamtwiderstand. Ich arbeite mir solche Aufgaben fast immer in derselben Reihenfolge vor: erst Gesamtwiderstand, dann Stromstärke, dann die Teilspannungen.

  1. Gesamtwiderstand berechnen: Bei einer Reihenschaltung addierst du die Widerstände. Beispiel: 100 Ω + 50 Ω = 150 Ω.
  2. Stromstärke bestimmen: Mit dem Ohmschen Gesetz ergibt sich bei 12 V Gesamtspannung: I = 12 V / 150 Ω = 0,08 A.
  3. Teilspannungen ausrechnen: U1 = 0,08 A · 100 Ω = 8 V und U2 = 0,08 A · 50 Ω = 4 V.

Die Kontrolle ist einfach: 8 V + 4 V = 12 V. Genau diese Plausibilitätsprüfung verhindert viele Rechenfehler. Sind beide Widerstände gleich groß, teilt sich die Spannung auch gleich auf. Ist ein Widerstand doppelt so groß wie der andere, fällt an ihm auch ungefähr doppelt so viel Spannung ab. Bei Glühlampen oder LEDs ist Vorsicht nötig, weil sie nicht immer streng ohmsch reagieren und sich ihr Verhalten mit Temperatur und Strom ändern kann.

Wenn dieser Zusammenhang klar ist, lohnt sich der direkte Vergleich mit der Parallelschaltung, weil dort die Spannung gerade nicht geteilt wird.

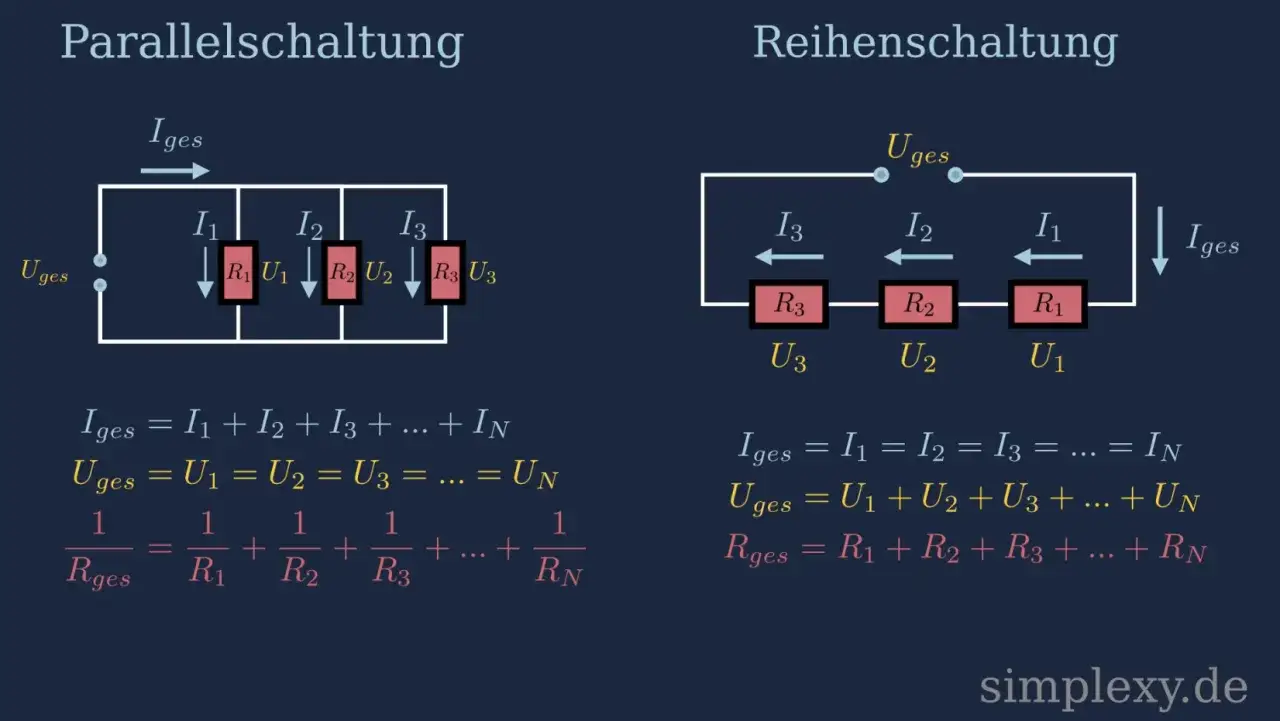

Vergleich von Parallel- und Reihenschaltung. Bei der Reihenschaltung addieren sich die Spannungen U1, U2, U3 zu Uges.

Reihenschaltung und Parallelschaltung im direkten Vergleich

Viele Verwechslungen entstehen, weil die beiden Grundschaltungen gedanklich vermischt werden. Für die Spannung ist der Unterschied besonders wichtig: In Reihe teilt sie sich auf, parallel liegt sie an jedem Zweig gleich an. Wer das sauber trennt, spart sich in Aufgaben und im Praktikum eine Menge Irrwege.

Kriterium Reihenschaltung Parallelschaltung
Spannung Teilt sich auf die Bauteile auf Liegt an jedem Zweig gleich an
Stromstärke Überall gleich Teilt sich auf die Zweige auf
Gesamtwiderstand Wird größer, wenn weitere Widerstände dazukommen Wird kleiner, wenn weitere Zweige dazukommen
Ausfall eines Bauteils Der gesamte Stromkreis kann unterbrochen werden Andere Zweige laufen oft weiter
Typische Anwendung Spannungsteiler, einfache Versuche, ältere Lichterketten Hausinstallation, viele Verbraucher im Alltag

Für die Spannungsfrage ist vor allem der erste Unterschied entscheidend. In der Reihenschaltung „verschiebt“ sich die Spannung entlang der Bauteile, statt an jedem Punkt denselben Wert zu haben. Genau deshalb ist beim Messen der Anschlussort so wichtig.

Spannung richtig messen, ohne das Ergebnis zu verfälschen

Wenn ich die Spannung an einem einzelnen Widerstand wissen will, messe ich immer direkt an dessen beiden Anschlüssen. Das Voltmeter wird dabei parallel angeschlossen. Der Messbereich sollte passend gewählt sein, und bei Gleichspannung muss die Polung stimmen. Ein gutes Multimeter hat einen hohen Innenwiderstand, damit es den Stromkreis möglichst wenig beeinflusst.

  • Miss die Gesamtspannung an den beiden Enden der Reihenschaltung, wenn du den gesamten Spannungsabfall prüfen willst.
  • Miss die Teilspannung direkt über dem Bauteil, wenn du wissen willst, wie viel dort anliegt.
  • Schalte das Messgerät nie in Reihe, wenn du Spannung messen möchtest.
  • Beginne bei Unsicherheit mit einem höheren Messbereich und gehe dann herunter.
  • Achte bei Wechselspannung und Gleichspannung auf den richtigen Messmodus.

Ein typischer Praxisfehler ist, die Messspitzen „irgendwo“ anzusetzen und dann ein scheinbar rätselhaftes Ergebnis zu bekommen. In Wahrheit misst das Gerät einfach die Spannung zwischen genau diesen beiden Punkten. Wer sauber anlegt, bekommt auch saubere Werte. Damit sind die Theoriefehler noch nicht erledigt, denn im Alltag lauern ein paar typische Fallstricke.

Typische Fehler, die ich in Aufgaben und Praktika ständig sehe

Der häufigste Denkfehler ist die Verwechslung von Strom und Spannung. In der Reihenschaltung ist nicht die Spannung überall gleich, sondern die Stromstärke. Das klingt simpel, wird aber in Aufgaben oft genau umgekehrt notiert. Ebenfalls verbreitet ist das falsche Addieren von Messwerten: Teilspannungen werden addiert, Teilströme in Reihe aber nicht.

Ein zweiter Klassiker ist zu frühes Runden. Wenn du in einer Rechnung mit gerundeten Zwischenwerten arbeitest, kann die Summe der Teilspannungen am Ende ein wenig von der Gesamtspannung abweichen. Das ist kein Widerspruch, sondern oft nur ein Rundungseffekt. In Prüfungsaufgaben rechnet man deshalb besser mit möglichst genauen Zwischenwerten und rundet erst ganz am Schluss.

Ein dritter Punkt betrifft reale Bauteile. Drei 1,5-V-Zellen in Reihe ergeben nominal 4,5 V, aber unter Last kann der Wert etwas niedriger sein. Auch Glühlampen, Heizdrähte oder LEDs folgen nicht immer exakt dem einfachen ohmschen Modell. Die Formel funktioniert dann nur näherungsweise, und genau das sollte man ehrlich dazusagen statt es zu ignorieren.

Am deutlichsten wird das an echten Geräten und einfachen Versuchsanordnungen im Alltag.

Wo Reihenschaltungen im Alltag wirklich auftauchen

Ein sehr alltägliches Beispiel sind Batterien in Reihe. Zwei 1,5-V-Zellen liefern zusammen 3,0 V, drei Zellen 4,5 V. Das ist keine Nebensache, sondern eine der einfachsten Arten, eine höhere Spannung bereitzustellen. In Taschenlampen, Messgeräten oder kleinen Elektronikprojekten nutzt man genau diesen Effekt gezielt aus.

Ein zweites Beispiel sind ältere Lichterketten oder einfache Lampenketten. Dort verteilt sich die Spannung auf mehrere Leuchtmittel. Fällt eine Lampe aus und unterbricht den Stromkreis, bleibt oft die ganze Kette dunkel. Das ist kein Zufall, sondern die direkte Folge der Reihenschaltung.

Ein drittes Feld ist der Spannungsteiler. Hier nutzt man zwei oder mehr Widerstände in Reihe, um aus einer vorhandenen Spannung einen kleineren Teilwert zu erzeugen. Das ist für Sensoren, Referenzspannungen oder einfache Messschaltungen nützlich, funktioniert aber nur zuverlässig, wenn die Belastung klein bleibt und die Schaltung passend ausgelegt ist. Genau daran erkennt man, ob eine Reihenschaltung nur ein Lernbeispiel oder ein echtes Werkzeug ist.

Was bei der Spannung in Reihe nie aus dem Blick geraten sollte

Wenn ich eine Reihenschaltung schnell prüfen will, halte ich mich an drei Sätze: Der Strom ist überall gleich, die Spannungen addieren sich, und der größere Widerstand bekommt den größeren Spannungsabfall. Diese drei Regeln reichen für die meisten Schulaufgaben bereits weit genug. Wer sie beherrscht, erkennt auch sofort, ob ein Messergebnis plausibel ist oder nicht.

Für die Praxis mache ich mir zusätzlich immer klar, ob ich ein ideales Widerstandsmodell oder ein reales Bauteil vor mir habe. Bei ohmschen Widerständen ist die Rechnung direkt und sauber. Bei Lampen, LEDs oder anderen nichtlinearen Verbrauchern wird es etwas unruhiger, weil sich die Kennlinie mit dem Arbeitspunkt ändert. Genau dort liegt oft der Unterschied zwischen einer guten Erklärung und einer nur halb richtigen Rechnung.

Wenn du dir nur einen Ablauf merken willst, dann diesen: Schaltung skizzieren, Gesamtspannung markieren, Widerstände addieren, Strom bestimmen, Teilspannungen aufteilen. So bleibt die Rechnung übersichtlich, und die Spannung in der Reihenschaltung verliert ihren scheinbar komplizierten Charakter. Am Ende ist sie vor allem eines: konsequent.

Häufig gestellte Fragen

In einer Reihenschaltung addieren sich die Spannungsabfälle an den einzelnen Bauteilen zur Gesamtspannung. Der Strom ist überall gleich, daher fällt an Bauteilen mit höherem Widerstand auch eine größere Teilspannung ab.
Für ohmsche Widerstände gilt: U_n = (R_n / R_ges) * U_ges. Zuerst den Gesamtwiderstand, dann den Gesamtstrom berechnen, um anschließend die Teilspannungen an jedem Widerstand zu ermitteln. Eine Plausibilitätsprüfung durch Addition der Teilspannungen ist ratsam.
Da es nur einen einzigen Pfad für den Strom gibt, muss derselbe Strom durch jedes Bauteil fließen. Es gibt keine Verzweigungen, an denen sich der Strom aufteilen könnte, im Gegensatz zur Parallelschaltung.
Fällt ein Bauteil aus und unterbricht den Stromkreis (z.B. eine durchgebrannte Glühbirne), fließt kein Strom mehr. Die gesamte Reihenschaltung wird unterbrochen, und alle anderen Bauteile funktionieren ebenfalls nicht mehr.
