Der innere Photoeffekt erklärt, wie Licht in einem Halbleiter elektrische Ladungsträger erzeugt und damit Messung, Signalverarbeitung oder Stromgewinnung möglich macht. Wer das Prinzip versteht, erkennt sofort, warum Fotodioden, Solarzellen und viele Lichtsensoren so unterschiedlich arbeiten, obwohl sie alle auf demselben physikalischen Grundeffekt beruhen. Für Elektrizität und Magnetismus ist das besonders spannend, weil hier sichtbar wird, wie elektromagnetische Strahlung direkt in elektrische Wirkung im Material übersetzt wird.
Die wichtigsten Punkte in Kürze
- Beim inneren Photoeffekt verlassen Elektronen das Material nicht, sondern wechseln in einen frei beweglichen Zustand innerhalb des Halbleiters.
- Bandlücke und Photonenenergie entscheiden, ob Licht überhaupt wirksam ist.
- Photoleitung erhöht vor allem die Leitfähigkeit, der photovoltaische Effekt erzeugt vor allem Spannung und Strom.
- Silizium reagiert bis etwa 1,1 µm, Germanium bis etwa 1,8 µm, Galliumarsenid bis etwa 0,85 µm.
- Temperatur, Rekombination und Oberflächenqualität bestimmen stark mit, wie gut ein Bauteil in der Praxis funktioniert.
So läuft der innere Photoeffekt im Material ab

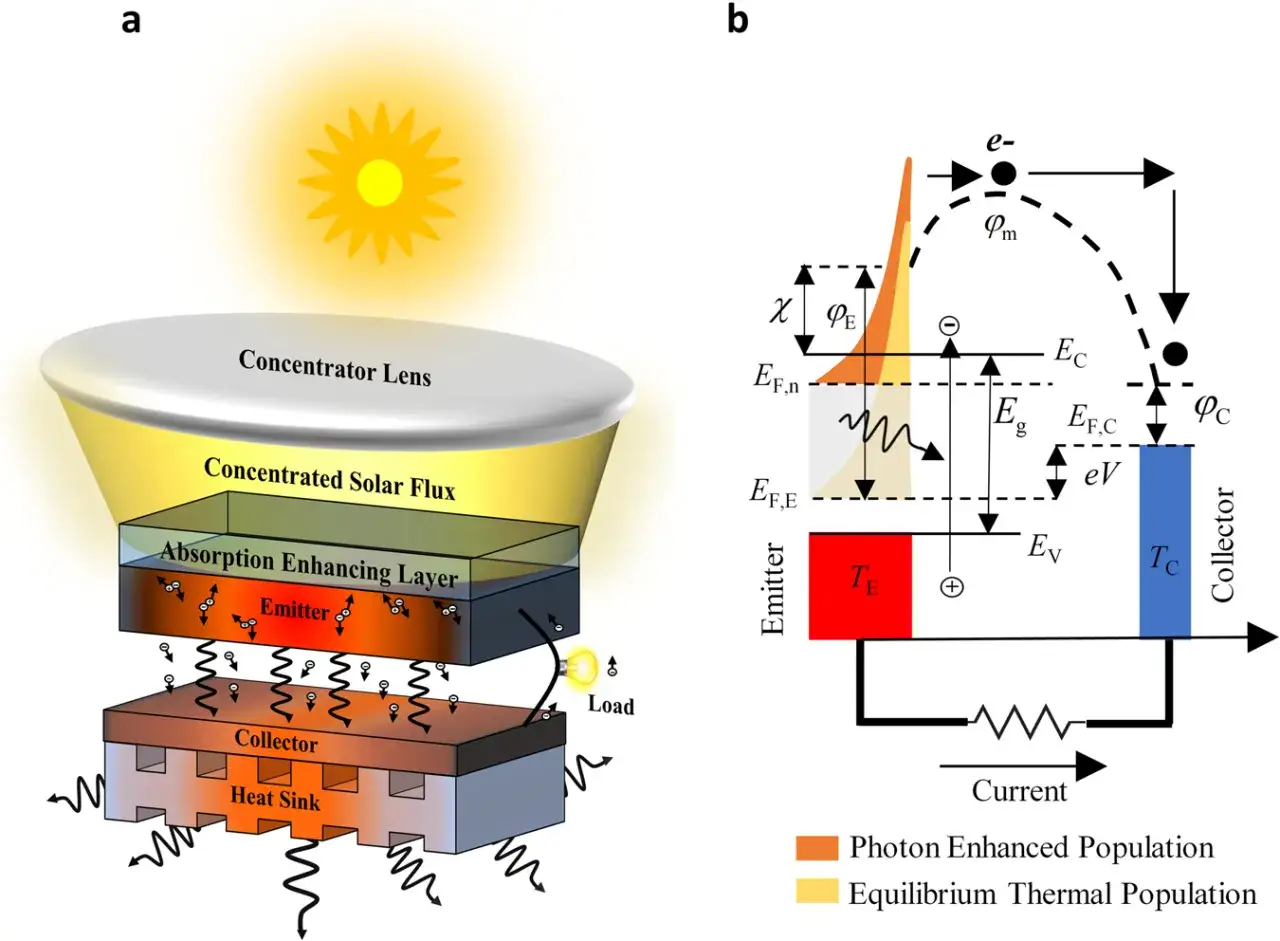

Ich beginne am liebsten mit dem Kern: Ein Photon, also ein Lichtquant mit bestimmter Energie, trifft auf einen Halbleiter und wird dort absorbiert. Ist seine Energie groß genug, springt ein Elektron aus dem Valenzband ins Leitungsband. Zurück bleibt ein Elektron-Loch-Paar; das Elektron und die positive Fehlstelle können sich im Kristall bewegen und damit elektrische Wirkung erzeugen.
- Das Licht dringt in den Festkörper ein.
- Die Photonenenergie wird auf gebundene Elektronen übertragen.
- Reicht die Energie aus, wird die Bandlücke überwunden.
- Es entstehen freie Ladungsträger, die Leitfähigkeit oder Spannung verändern.
Der Unterschied zum äußeren Photoeffekt ist wichtig: Hier werden Elektronen nicht aus der Oberfläche herausgelöst, sondern im Material selbst angeregt. Genau deshalb spricht man von einem inneren Effekt. Für die Anwendung bedeutet das: Erst die Materialstruktur entscheidet, ob Licht überhaupt eine messbare Reaktion auslöst. Genau an dieser Stelle wird die Bandlücke zum entscheidenden Schlüssel.
Warum nur bestimmte Halbleiter auf Licht reagieren
Die Bandlücke ist der Energieabstand zwischen Valenzband und Leitungsband. Das Valenzband ist der Bereich, in dem Elektronen im Festkörper normalerweise gebunden sind; im Leitungsband können sie sich deutlich freier bewegen und Strom tragen. Wenn die Photonenenergie kleiner ist als diese Lücke, passiert praktisch nichts, selbst dann nicht, wenn sehr viel Licht einfällt.
Die Beziehung dahinter lässt sich mit E = h·f = hc/λ beschreiben. Dabei ist h die Plancksche Konstante, f die Frequenz und λ die Wellenlänge. Hohe Frequenz bedeutet viel Energie, lange Wellenlänge entsprechend weniger. Deshalb ist kurzwelliges Licht oft wirksam, während langwelliges Licht denselben Halbleiter schlicht nicht mehr anregt.
| Material | Praktische Empfindlichkeitsgrenze | Einordnung |
|---|---|---|
| Silizium | etwa bis 1,1 µm | gut für sichtbares Licht und den nahen Infrarotbereich |
| Germanium | etwa bis 1,8 µm | reagiert weiter im Infrarot, ist aber thermisch empfindlicher |
| Galliumarsenid | etwa bis 0,85 µm | für spezielle optoelektronische Anwendungen interessant |
Diese Zahlen sind keine harten Schalter, sondern praxisnahe Richtwerte. Temperatur, Dotierung und Oberflächenzustand verschieben die reale Empfindlichkeit etwas. Dotierung bedeutet, dass gezielt Fremdatome in den Halbleiter eingebracht werden, um seine elektrischen Eigenschaften zu steuern. Wer ein Bauteil richtig auswählen will, muss also immer das Spektrum der Lichtquelle mitdenken. Daraus ergibt sich die nächste Frage: Welche Form nimmt der Effekt technisch eigentlich an?
Photoleitung und photovoltaischer Effekt im Vergleich
Innerhalb des inneren Photoeffekts unterscheide ich zwei Nutzungen, die eng verwandt sind, aber ganz unterschiedliche Ziele haben. Die eine macht ein Material leitfähiger, die andere erzeugt direkt nutzbare elektrische Energie.
| Merkmal | Photoleitung | Photovoltaischer Effekt |
|---|---|---|
| Hauptwirkung | Mehr freie Ladungsträger erhöhen die Leitfähigkeit | Elektronen und Löcher werden an einer Grenzschicht getrennt, es entsteht Spannung |
| Typische Bauteile | Fotowiderstand, Photoleiter, einfache Lichtsensoren | Fotodiode, Solarzelle, p-n-Übergang |
| Stärke | Einfach, robust, oft günstig | Direkte Umwandlung von Licht in elektrische Energie |
| Grenze | Temperatur und langsame Erholung können stören | Benötigt gezielte Halbleiterstruktur und gute Ladungstrennung |

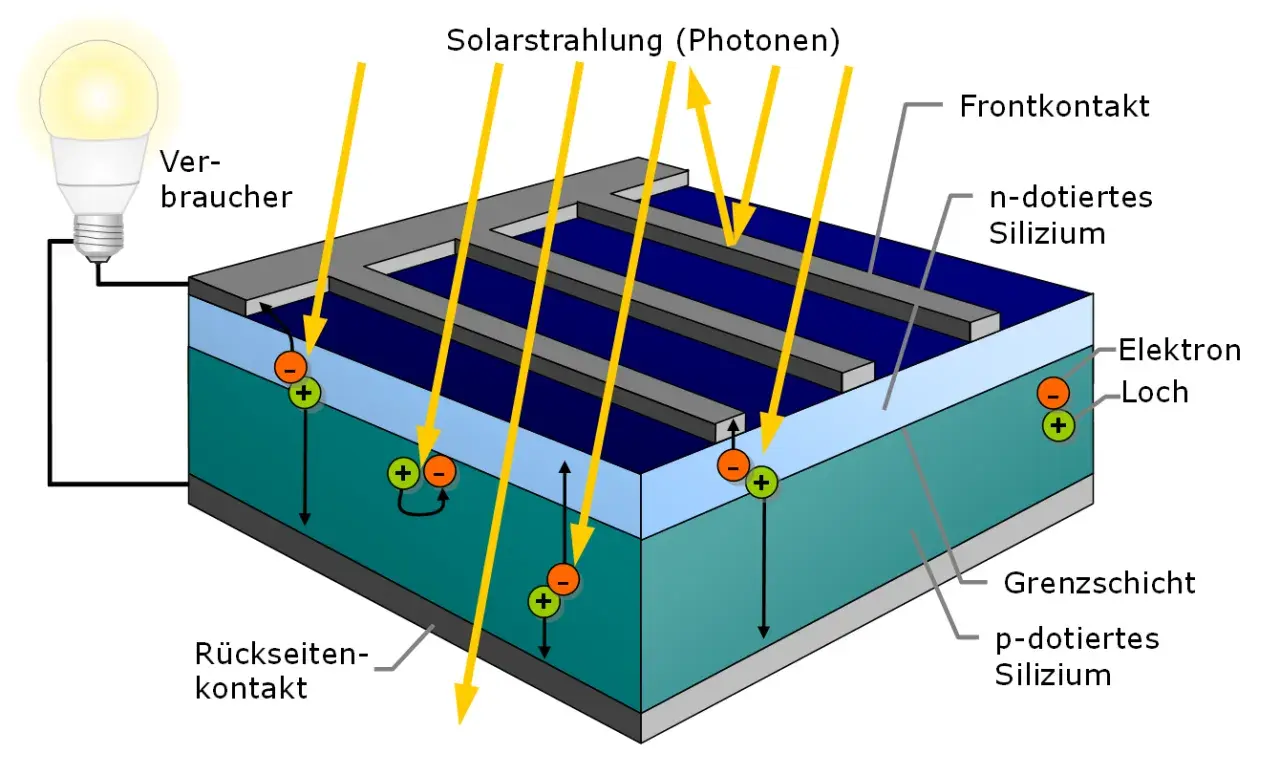

Bei der Photoleitung steigt vor allem die Zahl beweglicher Ladungsträger. Das ist für einfache Detektoren und Schalter sehr nützlich. Der photovoltaische Effekt nutzt dagegen eine Raumladungszone, also einen Bereich an der p-n-Grenzschicht, in dem ein inneres elektrisches Feld herrscht. Dieses Feld trennt Elektronen und Löcher in entgegengesetzte Richtungen und erzeugt so eine Spannung oder einen Strom. Rekombination nennt man die Wiedervereinigung von Elektron und Loch, die einen Teil dieses Effekts wieder verliert. Genau deshalb sind Solarzellen und präzise Fotodioden technisch anspruchsvoller, als es auf den ersten Blick wirkt. Und damit landen wir bei den Bauteilen, die man im Alltag tatsächlich in der Hand hat.
Wo der Effekt im Alltag und in der Technik steckt
Wenn ich mir Geräte anschaue, die mit Licht arbeiten, taucht der innere Photoeffekt fast immer dort auf, wo Licht gemessen oder in Strom umgewandelt wird. Das Spektrum der Anwendung ist breiter, als viele vermuten.
- Fotodioden messen Licht sehr schnell und präzise, etwa in Lichtschranken oder optischen Empfängern.
- Bildsensoren in Kameras und Smartphones wandeln Licht in elektrische Signale um, Pixel für Pixel.
- Solarzellen nutzen den photovoltaischen Effekt, um aus Licht Gleichstrom zu gewinnen.
- Fotowiderstände reagieren oft langsamer, sind aber für einfache Schaltungen und Regelungen praktisch.
- Infrarotsensoren arbeiten mit Materialien, deren Bandlücke besser zum längeren Wellenbereich passt als bei klassischem Silizium.
Der Materialvergleich ist dabei keine Nebensache. Silizium ist für sichtbares Licht und den nahen Infrarotbereich ein verlässlicher Standard, während andere Halbleiter gezielt für weiter verschobene Spektralbereiche eingesetzt werden. Wer also ein Bauteil auswählt, sollte zuerst die Lichtquelle kennen und erst dann die Schaltung planen. Genau da passieren die häufigsten Denkfehler.
Welche Missverständnisse sich in der Praxis am häufigsten rächen
Ich sehe bei diesem Thema immer wieder denselben Irrtum: Mehr Licht wird mit mehr Energie pro Elektron verwechselt. Das stimmt nur teilweise. Oberhalb der nötigen Schwelle steigt nicht unbedingt die Energie einzelner Ladungsträger, sondern vor allem deren Anzahl.
- Helligkeit ersetzt keine passende Wellenlänge. Ein sehr heller Strahler nützt nichts, wenn seine Photonen zu energiearm sind.
- Temperatur beeinflusst das Signal. Mit steigender Temperatur entstehen mehr thermische Ladungsträger, die den Messwert verfälschen können.
- Rekombination kostet Signal. Elektron und Loch können sich wieder zusammenfinden, bevor sie sinnvoll getrennt werden.
- Oberflächenqualität zählt. Defekte und Verunreinigungen erhöhen Verluste und senken die Empfindlichkeit.
- Schnell ist nicht automatisch stark. Manche Bauteile liefern ein sauberes, aber kleines Signal; andere ein größeres, aber trägeres.
Für die Praxis heißt das: Ein gutes Modell reicht zum Verstehen, aber nicht zur Bauteilwahl. Dafür braucht man zusätzliche Kennwerte wie Dunkelstrom, Ansprechzeit und spektrale Empfindlichkeit. Dunkelstrom ist der Reststrom eines Sensors ohne Lichteinfall, also ein direktes Maß für Störeinflüsse. Genau an diesen Zahlen trennt sich oft die gute von der nur theoretisch passenden Lösung.
Worauf es bei Sensoren und Solarzellen wirklich ankommt
Wenn ich ein Bauteil für den inneren Photoeffekt auswähle, prüfe ich vier Dinge zuerst: Spektralbereich, Dunkelstrom, Reaktionszeit und Temperaturverhalten. Das ist nüchtern, aber sehr effizient, weil es die typischen Fehlentscheidungen sofort sichtbar macht.
- Spektralbereich: Passt die Lichtquelle zum Material? Für sichtbares Licht ist Silizium oft ideal, für längere Wellen braucht es andere Halbleiter.
- Dunkelstrom: Je kleiner der Reststrom ohne Licht, desto sauberer das Signal.
- Reaktionszeit: Für Lichtschranken und optische Kommunikation zählt Geschwindigkeit, für einfache Schaltungen oft weniger.
- Temperaturstabilität: In warmer Umgebung steigt der Störanteil, weshalb genaue Messungen manchmal Kompensation oder Kühlung brauchen.
Wer diese vier Punkte im Blick behält, versteht den inneren Photoeffekt nicht nur als Schulbegriff, sondern als tragendes Prinzip vieler moderner Bauteile. Gerade in Sensorik, Bildtechnik und Solarenergie bleibt er deshalb auch 2026 ein zentrales Thema: nicht wegen eines einzelnen Experiments, sondern weil er Licht, Material und Elektrizität auf eine sehr direkte Weise verbindet.
