Ein idealer Transformator ist ein nützliches Denkmodell, wenn man verstehen will, wie elektrische Energie per Magnetfeld von einer Wicklung zur anderen gelangt. Er zeigt sehr klar, warum sich Spannung und Strom gegensinnig ändern und weshalb im Modell keine Verluste auftreten. Genau deshalb lohnt sich der Blick darauf: Wer das Ideal versteht, erkennt reale Trafos schneller und macht bei Formeln seltener die falsche Annahme, dass hohe Spannung automatisch mehr Leistung bedeutet.
Die wichtigsten Punkte auf einen Blick
- Das Modell setzt perfekte magnetische Kopplung und keine Verluste voraus.
- Die Spannung folgt direkt dem Windungsverhältnis beider Wicklungen.
- Der Strom verhält sich im idealen Fall genau umgekehrt zum Windungsverhältnis.
- Für die Analyse zählt Wechselspannung, nicht dauerhafte Gleichspannung.
- Reale Transformatoren verlieren Energie durch Kupfer-, Eisen- und Streuverluste.
- Für Rechnungen ist das Ideal der beste Startpunkt, aber nicht das Ende der Betrachtung.

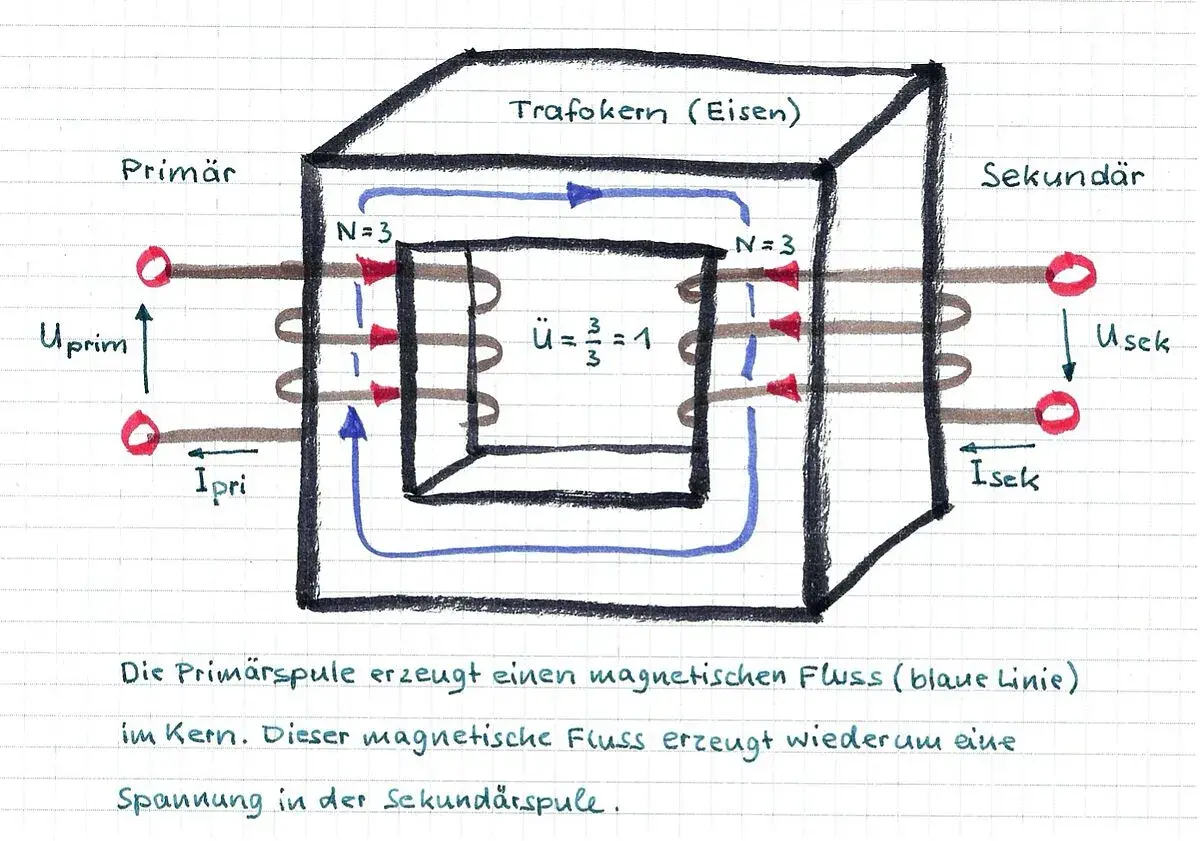

Was das ideale Modell physikalisch beschreibt
Im Kern ist das eine saubere Vereinfachung. Ich behandle den Transformator so, als würde das Magnetfeld zwischen Primär- und Sekundärwicklung vollständig und ohne Reibungsverluste übertragen. Das heißt: keine ohmschen Verluste in den Wicklungen, kein Streufluss, keine Hysterese, keine Wirbelströme und keine Sättigung des Kerns.
Diese Annahmen sind nicht dazu da, die Realität schönzureden. Sie trennen die Grundidee von den Störfaktoren, die man später ergänzen kann. Das Modell erklärt also zuerst das Prinzip der Energieübertragung, nicht das Verhalten eines konkreten Geräts im Gehäuse. Genau an dieser Stelle beginnt die Rolle des Magnetismus: Eine zeitlich veränderliche Flussdichte induziert in beiden Wicklungen Spannungen.
- Perfekte Kopplung bedeutet, dass jede magnetische Flussänderung beide Wicklungen erreicht.
- Verlustfreiheit bedeutet, dass keine Energie als Wärme im Bauteil verschwindet.
- Grenzfall statt Bauanleitung bedeutet, dass das Modell die Richtung vorgibt, aber reale Effekte erst später ergänzt werden.
Damit ist die Grundlage gelegt. Als Nächstes wird interessant, wie sich diese Idee in messbare Spannungen und Ströme übersetzt.
Wie Spannung und Windungszahl zusammenhängen
Für den idealen Transformator gilt U1 / U2 = N1 / N2. Die Spannung auf der Sekundärseite folgt also direkt dem Verhältnis der Windungszahlen. Verdopple ich die Windungszahl der Sekundärwicklung, verdoppelt sich dort im Modell auch die Spannung.
Der physikalische Grund ist schlicht: Jede Windung trägt einen Teil zur induzierten Spannung bei. Mehr Windungen bedeuten bei derselben Flussänderung mehr induzierte Spannung. Das ist die saubere, technische Bedeutung des Übersetzungsverhältnisses.
Beispiel: Hat die Primärwicklung 1.000 Windungen und die Sekundärwicklung 100 Windungen, dann liegt ein Verhältnis von 10:1 vor. Bei 230 V an der Primärseite entstehen idealisiert 23 V an der Sekundärseite. Das ist genau der Punkt, an dem der idealisierte Trafo für viele Rechenaufgaben so praktisch wird: Die Zahlen werden sofort greifbar.
Ich finde diese Beziehung vor allem deshalb wichtig, weil sie nicht nur den Ausgangswert erklärt, sondern auch zeigt, warum ein Trafo in der Elektrotechnik so elegant arbeitet. Spannung lässt sich verändern, ohne dass das Grundprinzip der Energieübertragung verloren geht.
Warum die Leistung gleich bleibt, obwohl sich die Spannung ändert
Die zweite zentrale Gleichung ist ebenso wichtig: P1 = P2. Im Idealfall bleibt die Leistung also erhalten. Wenn die Spannung sinkt, steigt der Strom entsprechend; wenn die Spannung steigt, sinkt der Strom. Mathematisch folgt daraus I1 / I2 = N2 / N1.
Ein einfacher Blick auf die Physik hilft hier mehr als jede Eselsbrücke: Energie verschwindet nicht, sie wechselt nur ihre Form bzw. ihr Verhältnis aus Spannung und Strom. Der Transformator ist deshalb kein Energielieferant, sondern ein Anpassungswerkzeug. Er macht hohe Spannungen mit kleinen Strömen oder niedrige Spannungen mit großen Strömen möglich.
Nehmen wir wieder das 10:1-Beispiel mit 230 V auf 23 V. Fließen sekundär 2 A, dann liegen dort 46 W an. Im Idealmodell braucht die Primärseite dann ebenfalls 46 W, also nur 0,2 A bei 230 V. Diese inverse Strombeziehung ist einer der wichtigsten Gründe, warum Stromnetze mit hohen Spannungen arbeiten: Der Strom bleibt klein, und damit sinken Leitungsverluste in den Zuleitungen.
Genau hier liegt auch die häufigste Denkfalle. Viele sehen die Spannungsänderung und übersehen, dass die Leistung im Modell gleich bleibt. Wer das einmal sauber getrennt hat, versteht auch reale Netze deutlich besser.
Worin sich ideales und reales Verhalten unterscheiden
Zwischen dem idealen Modell und einem echten Netztransformator liegen dieselben Effekte, die in der Praxis Wärme, Bauraum und Kosten verursachen. Ich trenne diese Punkte gern sauber, weil sonst die Formeln sauberer wirken, als das Gerät es im Betrieb wirklich ist.
| Merkmal | Ideales Modell | Realer Transformator | Praktische Folge |
|---|---|---|---|
| Wicklungswiderstand | 0 Ω | ungleich 0 | Kupferverluste und Erwärmung |
| Streufluss | kein Streufluss | ein Teil des Flusses koppelt nicht vollständig | Spannungsabfall unter Last |
| Wirbelströme und Hysterese | ignoriert | vorhanden | Eisenverluste im Kern |
| Sättigung | tritt nicht auf | bei hoher Flussdichte möglich | Verzerrungen, Erwärmung, geringere Reserve |
| Wirkungsgrad | 100 % | unter 100 % | ein Teil der Energie geht als Wärme verloren |
Für große Leistungstransformatoren ist der reale Wirkungsgrad sehr hoch, aber eben nie perfekt. Bei kleinen Geräten fallen die Abweichungen meist stärker ins Gewicht, besonders im Leerlauf und bei Teillast. Genau dort merkt man, dass das Idealmodell nur ein Ausgangspunkt ist.
Wer das im Hinterkopf behält, liest technische Datenblätter viel realistischer. Dann geht es nicht mehr nur um Übersetzungsverhältnis und Nennspannung, sondern auch um Temperatur, Lastverhalten und zulässige Verluste.
Rechenbeispiele, an denen das Modell sofort greifbar wird
Ich arbeite bei solchen Aufgaben gern mit kleinen, glatten Zahlen. Das macht die Logik sichtbarer und verhindert Rechenfehler, bevor sie entstehen.
| Fall | Windungsverhältnis | Spannung | Leistung im Idealmodell | Strom |
|---|---|---|---|---|
| Abwärtswandler | 1.000 : 100 | 230 V auf 23 V | 46 W | 2 A sekundär, 0,2 A primär |
| Aufwärtswandler | 100 : 1.000 | 12 V auf 120 V | 12 W | 0,1 A sekundär, 1 A primär |
Beide Beispiele zeigen dasselbe Muster: Das Spannungsverhältnis und das Stromverhältnis sind spiegelbildlich. Genau deshalb ist ein Trafo so nützlich, wenn man Spannungen an Verbraucher anpassen will, ohne das Grundprinzip der Leistungsübertragung zu ändern.
Für mich ist das der Punkt, an dem aus einer Formel ein Werkzeug wird. Man erkennt sofort, ob ein Aufbau eher für Stromstärke, für hohe Spannung oder für eine bestimmte Last gedacht ist.
Welche Fehler ich beim idealen Modell am häufigsten sehe
Das Modell ist einfach, aber genau das verleitet zu groben Kurzschlüssen im Denken. Ich sehe immer wieder dieselben Missverständnisse, und fast alle lassen sich mit zwei Sätzen korrigieren.
- Gleichspannung wird wie Wechselspannung behandelt. Ein Transformator braucht eine zeitlich veränderliche Flussänderung. Dauerhafte Gleichspannung ist dafür nicht geeignet.
- Spannung wird mit Leistung verwechselt. Eine höhere Spannung bedeutet im Idealmodell nicht automatisch mehr Leistung.
- Der reale Wirkungsgrad wird aus dem Modell herausgelesen. Das Ideal liefert 100 Prozent, die Praxis nie.
- Lastverhalten wird ignoriert. Unter Belastung ändern sich Spannungsabfall und Stromfluss im echten Bauteil deutlich.
- Frequenz wird unterschätzt. Transformatoren sind keine rein statischen Bauteile; die Arbeitsfrequenz beeinflusst Auslegung und Verhalten.
Ich setze das Idealmodell deshalb immer nur als erste Rechenstufe ein. Sobald es um reale Bauteile geht, ergänze ich Wicklungswiderstände, Streuinduktivitäten, Kernverluste und die zulässige Temperatur. Erst dann wird die Rechnung wirklich belastbar.
Was ich aus dem idealen Modell für echte Schaltungen mitnehme
Der größte Nutzen des idealen Transformators liegt für mich nicht darin, dass er perfekt wäre, sondern darin, dass er die Denkstruktur sauber macht. Wer ihn verstanden hat, kann beim echten Transformator sehr gezielt nach den Abweichungen suchen, statt nur Symptome zu sehen.
- Ich prüfe zuerst das Windungsverhältnis, weil es die Spannung vorgibt.
- Dann schaue ich auf die gewünschte Leistung, weil sie den Stromrahmen bestimmt.
- Danach ergänze ich Verluste, weil erst sie den Unterschied zwischen Theorie und Bauteil erklären.
- Wenn Gleichspannung im Spiel ist, wechsle ich sofort das Modell.
Für Schulphysik, erste Auslegungen und saubere Herleitungen ist dieses Ideal unschlagbar. Für echte Geräte brauche ich anschließend immer noch die Daten des konkreten Transformators, vor allem Nennleistung, Frequenz, Temperaturverhalten und Wirkungsgrad unter Last. Genau in dieser Reihenfolge bleibt die Analyse klar: erst das Prinzip, dann die Realität.
