Widerstandsfarbcode lesen - So geht's richtig!

Malte Sturm .

6. Juni 2026

Zwei Widerstände mit Farbcode: Braun, Schwarz, Gelb, Grau, Hellblau. Der Widerstand bestimmt den Stromfluss.

Der Widerstandsfarbcode spart Platz und liefert trotzdem die wichtigsten Daten: den Widerstandswert, die Toleranz und bei präziseren Typen sogar den Temperaturkoeffizienten. Genau das ist in der Elektronik praktisch, weil man einen kleinen bedrahteten Widerstand oft schneller am Bauteil selbst liest als im Datenblatt. Ich zeige hier, wie die Farbringe gelesen werden, welche Farben welche Werte bedeuten und woran man typische Fehlinterpretationen erkennt.

Die wichtigsten Punkte auf einen Blick

  • Farbringe codieren nicht nur den Wert, sondern auch die Toleranz und bei 6 Ringen zusätzlich die Temperaturabhängigkeit.
  • Ich lese fast immer von der Seite mit dem abgesetzten Toleranzring oder von der Seite, die näher am Rand liegt.
  • Bei 4 Ringen stehen die ersten zwei Ringe für Ziffern, bei 5 Ringen für drei Ziffern.
  • Gold bedeutet meist ±5 %, Silber meist ±10 %, kein Toleranzring steht oft für ±20 %.
  • Wenn Farben verblasst sind oder das Bauteil in der Schaltung steckt, ist das Multimeter die bessere Kontrolle.

So lese ich die Farbringe richtig

Der sicherste Einstieg ist ein fester Ablauf. Ich suche zuerst den Ring für die Toleranz - meist Gold, Silber oder ein deutlich abgesetzter Ring - und drehe den Widerstand so, dass ich von der anderen Seite lese. Bei vielen Bauteilen ist der Abstand zwischen dem Multiplikator und dem Toleranzring etwas größer; genau das hilft beim Erkennen der Leserichtung.

  1. Zuerst die Leserichtung festlegen. Der Toleranzring steht in der Praxis meistens rechts.
  2. Bei 4 Ringen die ersten zwei Farben als Ziffern lesen. Daraus wird die Grundzahl, zum Beispiel 22 oder 47.
  3. Den nächsten Ring als Multiplikator verstehen. Er sagt, mit welcher Zehnerpotenz multipliziert wird.
  4. Den letzten Ring als Toleranz lesen. Er zeigt, wie stark der reale Wert vom Nennwert abweichen darf.
  5. Bei 5 Ringen die ersten drei Farben als Ziffern lesen. Das ist vor allem bei präziseren Widerständen üblich.
  6. Bei 6 Ringen den letzten Ring zusätzlich beachten. Er steht für den Temperaturkoeffizienten, also dafür, wie stark sich der Wert bei Temperaturänderung verschiebt.

Aus den Farbringen entsteht also nicht einfach eine Zahl, sondern ein vollständiger Bauteilwert mit Spielraum. Genau deshalb ist die Normierung so nützlich: Sie macht kleine Widerstände auch dann lesbar, wenn auf dem Gehäuse kaum Platz bleibt. Wenn diese Basis sitzt, lohnt sich der Blick auf die konkrete Farbtabelle.

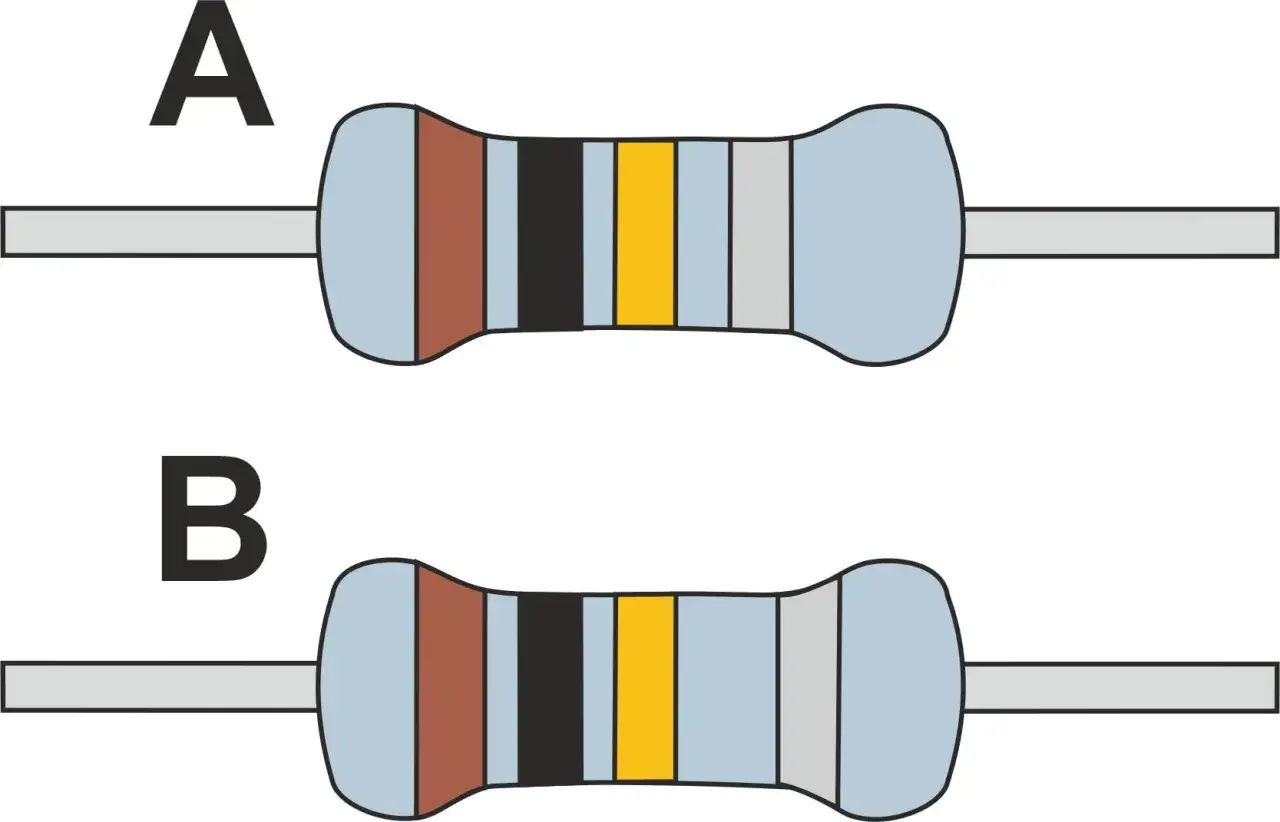

Zwei Widerstände mit Farbcode: Braun, Schwarz, Gelb, Grau, Grau. Der Widerstand farbcode ist wichtig für die Elektronik.

Die Farbtabelle, die ich beim Ablesen zuerst prüfe

Die folgende Zuordnung deckt den üblichen Farbcode für Widerstände ab. Für die ersten Ziffern und den Multiplikator gelten dieselben Farben; Gold und Silber tauchen fast nur bei Multiplikator und Toleranz auf.

Farbe Ziffer Multiplikator Toleranz
Schwarz 0 ×1
Braun 1 ×10 ±1 %
Rot 2 ×100 ±2 %
Orange 3 ×1.000
Gelb 4 ×10.000
Grün 5 ×100.000 ±0,5 %
Blau 6 ×1.000.000 ±0,25 %
Violett 7 ×10.000.000 ±0,1 %
Grau 8 ×100.000.000 ±0,05 %
Weiß 9 ×1.000.000.000
Gold ×0,1 ±5 %
Silber ×0,01 ±10 %
Kein Ring ±20 %

Die Toleranzfarben sind für die Praxis besonders wichtig, weil sie zeigen, wie genau das Bauteil wirklich ist. Ein 5-%-Widerstand ist im Alltag oft völlig ausreichend, aber bei Messschaltungen, Referenzen oder präzisen Verstärkern wird schnell ein engerer Bereich gebraucht. Dann wird aus dem einfachen Bauteilcode ein Hinweis auf die passende Normreihe, also etwa E6, E12, E24 oder E96. Sobald die Farben sitzen, wird der Unterschied zwischen 4, 5 und 6 Ringen wichtig.

Vier, fünf oder sechs Ringe machen einen technischen Unterschied

Im Labor- und Reparaturalltag begegnen mir vor allem 4- und 5-Ring-Widerstände. Die Logik ist fast gleich, aber die Anzahl der Stellen entscheidet darüber, wie fein der Wert abgestuft ist. Je präziser der Widerstand, desto eher braucht man drei Ziffern statt zwei.

System Aufbau Typischer Einsatz Worauf ich achte
3 Ringe 2 Ziffern + Multiplikator Einfache Standardtypen, meist ohne separate Toleranzangabe Häufig ist das ein grober 20-%-Typ
4 Ringe 2 Ziffern + Multiplikator + Toleranz Der klassische Alltagswiderstand Sehr häufig in Bastelprojekten und Reparaturen
5 Ringe 3 Ziffern + Multiplikator + Toleranz Präzisere Bauteile mit engerer Streuung Vor allem relevant bei 1 % oder ähnlicher Genauigkeit
6 Ringe 3 Ziffern + Multiplikator + Toleranz + Temperaturkoeffizient Mess-, Referenz- und Präzisionsschaltungen Der letzte Ring sagt, wie temperaturstabil der Widerstand ist

Für die Einordnung hilft eine einfache Faustregel: Je kleiner die Toleranz, desto feiner die Normreihe. Grob gesagt liegen 20-%-Typen oft bei E6, 10 % bei E12, 5 % bei E24 und 1 % bei E96. Das ist kein akademisches Detail, sondern praktisch relevant, weil ein Bauteil mit enger Toleranz nur dann sinnvoll ist, wenn die restliche Schaltung diesen Aufwand überhaupt braucht. Danach lässt sich jeder Wert sehr schnell in echte Ohmwerte übersetzen.

So werden aus Farben konkrete Widerstandswerte

Die Rechnung ist immer gleich: Ziffern zusammensetzen, mit dem Multiplikator rechnen und die Toleranz mitdenken. Gerade bei LEDs, Pull-ups oder kleinen Verstärkerschaltungen merkt man schnell, dass ein scheinbar kleiner Unterschied elektrisch viel auslösen kann.

Farbringe Rechnung Ergebnis Wofür das typischerweise steht
Braun - Schwarz - Rot - Gold 10 × 100 1 kΩ ±5 % Ein sehr häufiger Standardwert
Rot - Rot - Braun - Gold 22 × 10 220 Ω ±5 % Typisch als Vorwiderstand für LEDs
Gelb - Violett - Orange - Gold 47 × 1.000 47 kΩ ±5 % Oft in Teilern, Bias-Netzwerken oder Eingängen
Braun - Schwarz - Schwarz - Rot - Braun 100 × 100 10 kΩ ±1 % Präziserer Widerstand mit drei Ziffern
Orange - Orange - Schwarz - Braun - Braun 330 × 10 3,3 kΩ ±1 % Guter Beispielwert für feinere Schaltungen

Die Beispiele zeigen auch den praktischen Unterschied zwischen 220 Ω und 330 Ω: In einer LED-Schaltung kann das die Helligkeit deutlich verändern, ohne dass sich sonst etwas am Aufbau ändert. Genau deshalb lohnt es sich, nicht nur die Farbe zu erkennen, sondern den Wert im Kopf kurz nachzurechnen. Gerade an den Fehlern sieht man dann, warum ein sauberer Ablauf mehr wert ist als bloßes Auswendiglernen.

Diese Fehler machen selbst Geübte

  • Die Leserichtung stimmt nicht. Wer von der falschen Seite beginnt, landet sofort bei einem komplett anderen Wert.
  • Braun, Rot und Orange werden verwechselt. Bei schlechtem Licht oder gealterten Bauteilen passiert das überraschend schnell.
  • 4- und 5-Ring-Widerstände werden gleich behandelt. Ein zusätzlicher Ziffernring verändert den Wert massiv.
  • Der Toleranzring wird übersehen. Dann erscheint ein Widerstand präziser, als er wirklich ist.
  • Verbrannte oder verschmutzte Bauteile werden noch nach Farbe gelesen. Wenn die Oberfläche angegriffen ist, ist die Farbe oft kein verlässlicher Hinweis mehr.
  • SMD-Bauteile werden wie bedrahtete Widerstände behandelt. Auf kleinen SMD-Widerständen stehen meist Zahlen statt Farbringe.

Ich verlasse mich bei unklaren Farben nie nur auf das Auge. Wenn der Wert wichtig ist, prüfe ich die Beschriftung im Schaltplan, die Einbaulage und bei Bedarf die Messung mit dem Multimeter. Wenn Zweifel bleiben, ist Nachmessen fast immer die bessere Entscheidung als Raten.

Wann ich lieber nachmesse statt nur den Farben zu vertrauen

Bei verschmutzten, gealterten oder thermisch belasteten Bauteilen ist der Farbcode nur noch ein erster Hinweis. Ein Multimeter liefert dann die praktische Gegenprobe, aber die Messung im eingebauten Zustand ist oft verfälscht, weil andere Bauteile parallel mitwirken. Wer einen sauberen Wert braucht, hebt mindestens ein Bein des Widerstands an oder lötet das Bauteil aus.

  • In der Schaltung messen ist nur dann sinnvoll, wenn keine Parallelpfade das Ergebnis verfälschen.
  • Bei engen Toleranzen, etwa 1 % oder 0,5 %, lohnt sich die Einzelmessung besonders.
  • Die Genauigkeit hängt vom Messgerät und vom gewählten Bereich ab.
  • Wenn ein Widerstand warm geworden ist, kann der Farbcode noch stimmen, der reale Wert aber schon abweichen.
  • Bei unklaren Farben ist die Messung schneller und verlässlicher als das Entziffern mit unsicherem Licht.

Ich nutze den Farbcode deshalb als schnelle Orientierung und das Messgerät als Kontrolle. Genau diese Kombination spart Zeit, wenn ein Stromkreis nicht so arbeitet, wie er soll. Damit bleibt noch die Frage, warum der Farbcode trotz SMD und digitaler Hilfen im Alltag so nützlich ist.

Warum der Farbcode trotz SMD und Apps im Alltag wichtig bleibt

Auch wenn moderne SMD-Widerstände meist mit Zahlen oder Buchstaben markiert sind, bleiben Farbringe auf bedrahteten Bauteilen im Alltag relevant. Sie sind stromlos ablesbar, brauchen keine App und funktionieren auch dann, wenn nur eine lose Tüte Widerstände sortiert werden muss. Gerade in Reparaturen, Prototypen und Ausbildungsumgebungen ist das ein echter Vorteil.

Mein pragmatischer Ablauf ist immer derselbe: Leserichtung prüfen, Ziffern zusammensetzen, Multiplikator anwenden, Toleranz einordnen und bei Zweifel messen. Wer so arbeitet, vermeidet die typischen Fehlgriffe und versteht schneller, wie stark ein einzelner Widerstandswert eine Schaltung beeinflusst. Genau darin liegt der eigentliche Nutzen des Farbcodes: Er ist klein, aber elektrisch nicht nebensächlich.

Häufig gestellte Fragen

Die Farbringe codieren den Widerstandswert, die Toleranz und bei manchen Widerständen auch den Temperaturkoeffizienten. Sie ermöglichen das schnelle Ablesen wichtiger Bauteilinformationen ohne Datenblatt.
Die Leserichtung wird oft durch den Toleranzring (meist Gold oder Silber) oder einen größeren Abstand zwischen den Ringen bestimmt. Der Toleranzring befindet sich in der Regel am Ende des Codes.
4 Ringe: 2 Ziffern, Multiplikator, Toleranz. 5 Ringe: 3 Ziffern, Multiplikator, Toleranz (für präzisere Widerstände). 6 Ringe: zusätzlich ein Ring für den Temperaturkoeffizienten.
Bei verblassten, verschmutzten oder verbrannten Ringen, sowie bei sehr engen Toleranzen oder wenn der Widerstand noch in einer Schaltung verbaut ist, ist eine Messung mit dem Multimeter genauer und sicherer.
Der Farbcode ist eine schnelle, stromlose Methode zum Ablesen von Werten, besonders bei bedrahteten Bauteilen in Reparaturen, Prototypenbau und Ausbildung. Er funktioniert auch ohne Apps oder zusätzliche Hilfsmittel.
