Bei elektrischen Anlagen entscheidet die richtige Darstellung darüber, ob ich eine Schaltung in Minuten verstehe oder mich in Drähten, Klemmen und Symbolen verliere. Genau deshalb gibt es verschiedene Schaltplanarten: vom groben Überblick bis zur montagefertigen Verdrahtung. Wer die Unterschiede kennt, liest Stromkreise, Relaissteuerungen und magnetische Bauteile deutlich sicherer und vermeidet teure Missverständnisse.
Die wichtigsten Schaltplanarten unterscheiden sich vor allem nach Zweck und Detailgrad
- Der Stromlaufplan zeigt die elektrische Funktion einer Schaltung, nicht ihre reale Anordnung.
- Verdrahtungs- und Anschlusspläne sind für Montage, Prüfung und Wartung besonders wichtig.
- Übersichts- und Funktionspläne helfen, komplexe Systeme schnell zu erfassen.
- Bei Relais, Schützen, Spulen und Transformatoren ist die richtige Lesart entscheidend.
- Normierte Symbole nach IEC 60617 und saubere Kennzeichnungen nach DIN EN 61082 sorgen für Klarheit.
Warum es mehrere Darstellungsarten gibt
Ein Schaltplan ist keine technische Zeichnung im Sinne eines Raumlayouts, sondern eine abstrahierte Sicht auf die elektrische Funktion. Genau darin liegt sein Nutzen: Ich erkenne, wie Strom fließt, welche Bauteile zusammenarbeiten und welche Schutz- oder Steuerelemente die Funktion beeinflussen. Die reale Lage eines Schalters im Schaltschrank oder einer Spule im Gerät ist dafür oft zweitrangig.
In der Praxis brauchen verschiedene Personen auch verschiedene Informationen. Planer wollen Funktionen verstehen, Monteure brauchen Anschlusspunkte, Servicekräfte suchen Fehlerstellen, und Ausbilder möchten Zusammenhänge verständlich machen. Deshalb entstehen mehrere Sichten auf dieselbe Anlage. Für die Symbolik orientieren sich viele Dokumentationen an IEC 60617, für Aufbau und Gliederung an DIN EN 61082 und für die Kennzeichnung von Betriebsmitteln an DIN EN 81346.
Gerade in der Elektrotechnik und im Bereich Elektrizität und Magnetismus ist das wichtig, weil Bauteile wie Relais, Schütze, Drosseln oder Transformatoren funktional zusammenhängen, räumlich aber weit auseinanderliegen können. Wer das versteht, liest die nächste Planart deutlich entspannter.
Die wichtigsten Schaltplanarten im direkten Vergleich
Für die meisten Leser ist die Kernfrage nicht, wie viele Begriffe es gibt, sondern welche Darstellung wofür taugt. Die folgende Übersicht trennt die typischen Planarten nach Zweck und Detailtiefe.
| Planart | Wofür sie da ist | Stärke | Typisches Beispiel |
|---|---|---|---|
| Übersichtsschaltplan | Gibt einen groben Überblick über Aufbau und Funktionsgruppen | Schnell verständlich, ideal für Orientierung | Komplette Anlage mit Hauptkomponenten |
| Funktionsschaltplan | Zeigt die logische oder technische Funktion einer Schaltung | Sehr gut zum Verstehen von Abläufen | Steuerung mit Signalen, Freigaben und Rückmeldungen |
| Stromlaufplan | Stellt den elektrischen Zusammenhang detailliert dar | Präzise, gut für Analyse und Fehlersuche | Relaissteuerung, Motorschaltung, Sicherheitskreis |
| Verdrahtungsplan | Zeigt, wie Leitungen real verbunden werden | Praktisch für Montage und Verdrahtung | Schaltschrankbau, Gerätemontage |
| Anschlussplan | Ordnet Klemmen, Steckverbinder und externe Anschlüsse zu | Hilft beim korrekten Anschließen und Prüfen | Klemmenleiste, Sensoranschlüsse, Feldgeräte |

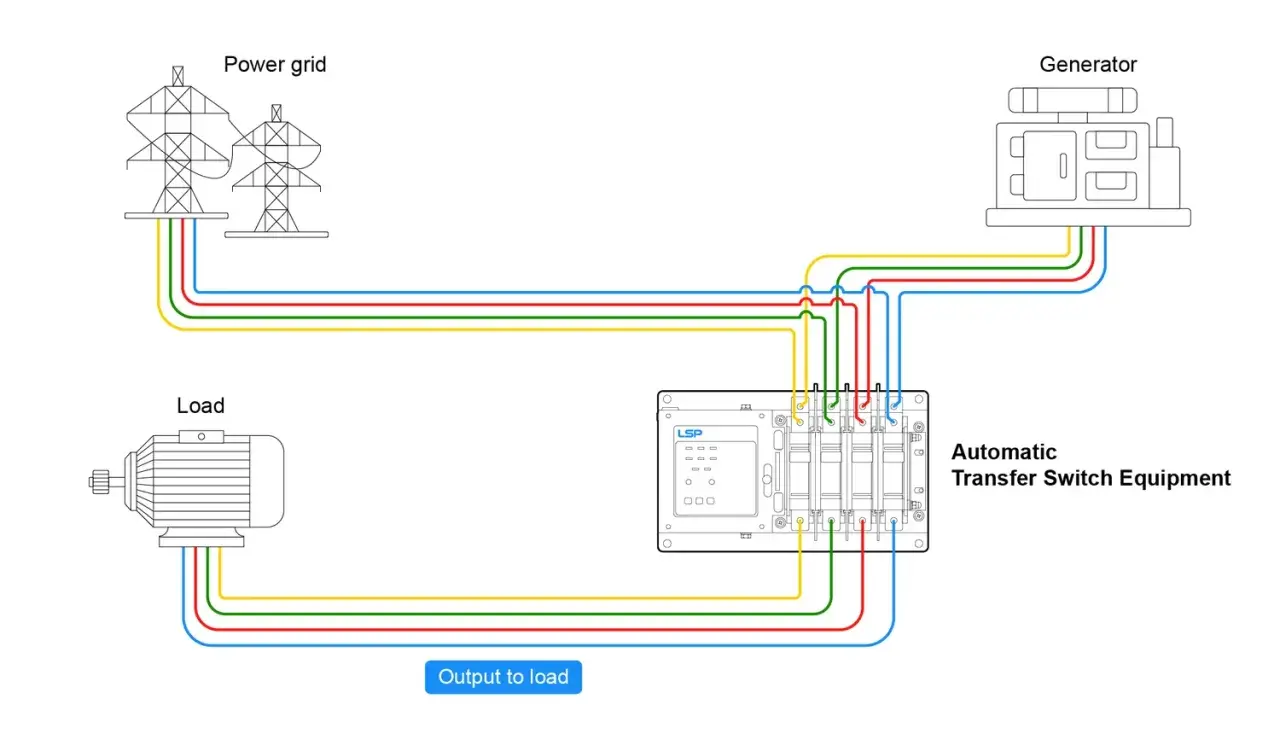

| Einlinienschaltbild | Reduziert mehrphasige Systeme auf eine vereinfachte Linie | Sehr übersichtlich für Energieverteilung | Verteilanlage, Netzabschnitt, Leistungsteil |
In einem Schaltschrank sehe ich oft mehr als eine dieser Darstellungen. Das ist kein Redundanzfehler, sondern Absicht: Der Stromlaufplan erklärt die Funktion, der Verdrahtungsplan den Aufbau, und der Anschlussplan verhindert Missverständnisse an den Klemmen. Genau deshalb ist es sinnvoll, die Begriffe nicht durcheinanderzuwerfen. Als Nächstes geht es darum, welche Planart in welcher Situation den größten praktischen Nutzen hat.
Welche Planart in der Praxis wofür taugt
Nicht jede Zeichnung ist für jedes Problem geeignet. Wer etwa eine Störung sucht, braucht etwas anderes als jemand, der eine Anlage neu verdrahtet. Ich trenne deshalb immer zwischen Verstehen, Bauen, Prüfen und Warten.
| Situation | Am hilfreichsten | Warum |
|---|---|---|
| Fehlersuche in einer Steuerung | Stromlaufplan plus Anschlussplan | Der Stromfluss ist sichtbar, die Klemmen lassen sich gezielt prüfen |
| Schaltschrankbau | Verdrahtungsplan | Leitungen, Adernummern und Verbindungen sind direkt umsetzbar |
| Gebäudeinstallation | Installations- oder Übersichtsschaltplan | Räume, Verbraucher und Leitungswege lassen sich leichter zuordnen |
| Starkstrom- und Energieverteilung | Einlinienschaltbild | Mehrere Leiter oder Phasen werden auf das Wesentliche reduziert |
| Unterricht und Grundlagenverständnis | Funktionsschaltplan | Die Logik steht im Vordergrund, nicht die Montagedetails |
Bei elektrischen Motoren, Magnetventilen oder Schützschaltungen kann man dieselbe Anlage oft in mehreren Ebenen dokumentieren. Das ist besonders nützlich, wenn eine Spule eine Kontaktgruppe schaltet, die räumlich weit entfernt sitzt. Wer nur den Aufbauplan sieht, versteht die Funktion oft zu spät. Wer nur den Funktionsplan sieht, findet die Schraubklemme nicht. Die richtige Kombination macht den Unterschied.
Schaltzeichen, Normen und typische Stolperfallen

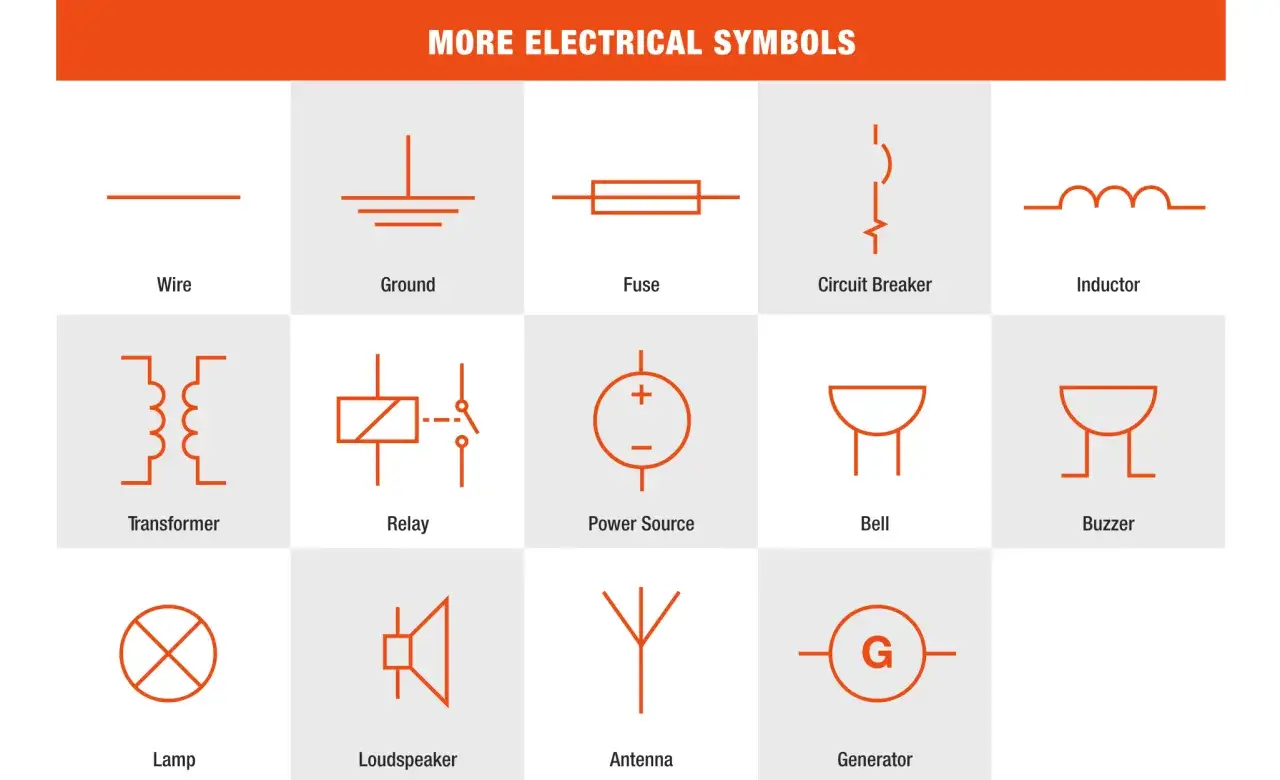

Ein sauberer Schaltplan lebt von einheitlichen Symbolen und klaren Kennzeichnungen. IEC 60617 liefert dafür die grundlegenden grafischen Zeichen, DIN EN 61082 regelt den Aufbau technischer Dokumente, und mit DIN EN 81346 werden Betriebsmittel strukturiert bezeichnet. In der Praxis heißt das: Ein Symbol sieht nicht nur „ähnlich richtig“ aus, sondern folgt einer festgelegten Logik.
Gerade Anfänger stolpern immer wieder über dieselben Punkte:
- Eine Linienkreuzung ist nicht automatisch eine elektrische Verbindung. Ein Verbindungspunkt muss erkennbar sein.
- Die räumliche Lage im Plan entspricht nicht dem realen Einbauort.
- Ein Relais oder Schütz wird oft getrennt dargestellt: Spule und Kontakte gehören funktional zusammen, liegen aber im Plan nicht nebeneinander.
- Kontaktstellungen sind häufig im Ruhezustand gezeichnet. Wer das übersieht, liest den Zustand falsch.
- Referenzkennzeichen und Klemmenbezeichnungen sind keine Nebensache, sondern die Brücke zwischen Zeichnung und Wirklichkeit.
Ich achte besonders auf magnetische Bauteile wie Spulen, Relais und Schütze. Dort ist die Funktion oft klar, aber die Lesart tückisch: Die Spule erzeugt das Magnetfeld, der Kontakt ändert dadurch seinen Zustand, und beides muss im Plan logisch zusammengehören. Wer das Prinzip versteht, liest nicht nur Schaltungen besser, sondern auch den technischen Zusammenhang von Elektrizität und Magnetismus.
Damit diese Zeichen nicht nur theoretisch bekannt sind, sondern auch praktisch helfen, lohnt sich ein klarer Lesestil. Genau darauf gehe ich im nächsten Abschnitt ein.
So lese ich einen Schaltplan Schritt für Schritt
Wenn ich eine neue Schaltung vor mir habe, gehe ich nie sofort ins Detail. Ich beginne mit dem Gesamtbild und arbeite mich dann in die Funktion hinein. Das spart Zeit und verhindert Fehlinterpretationen.
- Ich suche zuerst die Versorgung: Wo kommt Spannung her, und welche Schutzorgane liegen davor?
- Dann identifiziere ich die Hauptbauteile, etwa Netzteil, Transformator, Motor, Relais, Schütz oder Sensor.
- Ich prüfe die Referenzkennzeichen, damit ich zusammengehörige Elemente wiedererkenne.
- Ich lese die Kontaktstellungen im Ruhezustand und trenne Steuerkreis und Lastkreis sauber voneinander.
- Ich verfolge den Stromweg nicht nur linear, sondern funktional: Was schaltet was, und unter welcher Bedingung?
- Wenn es um den realen Aufbau geht, gleiche ich den Stromlaufplan mit Verdrahtungs- oder Anschlussplan ab.
Ein gutes Beispiel sind Relaissteuerungen. Die Spule kann im Steuerkreis sitzen, während ihre Kontakte einen Motor, eine Lampe oder ein Magnetventil im Lastkreis schalten. Wer nur nach der räumlichen Nähe liest, verliert schnell den Überblick. Bei Transformatoren, Drosseln oder anderen magnetischen Bauteilen gilt dasselbe Prinzip: Entscheidend ist nicht, wo das Symbol steht, sondern welche Funktion es im Stromkreis erfüllt.
Mit dieser Lesemethode lässt sich die letzte offene Frage meist schnell beantworten: Welche Darstellung ist für das eigene Vorhaben wirklich die richtige?
Welche Darstellung ich für Stromkreise und Magnetismus wählen würde
Für die reine Funktionsanalyse bevorzuge ich den Stromlaufplan. Für den Aufbau und die Montage sind Verdrahtungs- und Anschlusspläne unschlagbar. Wenn ich nur eine Anlage grob verstehen oder in ein größeres System einordnen will, greife ich zu Übersichtsdarstellungen oder zum Einlinienschaltbild.
Bei elektrischen und magnetischen Systemen ist die wichtigste Regel simpel: Eine einzige Zeichnung reicht selten für alles. Wer mehrere Planarten kombiniert, reduziert Fehler beim Planen, Prüfen und Warten. Genau das macht eine gute technische Dokumentation aus: nicht möglichst viel auf einer Seite, sondern die passende Sicht für die jeweilige Aufgabe.
Wer Schaltplanarten sauber trennt, erkennt schneller, ob ein Problem elektrisch, logisch oder rein verdrahtungsbedingt ist. Das spart Zeit, besonders bei Relais, Schützen, Transformatoren und anderen Bauteilen, bei denen Magnetismus und Stromkreis eng zusammenarbeiten.
