Die thomsonsche Schwingungsgleichung ist die kompakte Beschreibung der Eigenfrequenz eines elektrischen LC-Schwingkreises. Ich lese sie immer als Brücke zwischen Physik und Rechnung: Sie erklärt, warum ein Kondensator und eine Spule Energie hin- und herwerfen und wie daraus eine messbare Frequenz entsteht. Wer den Zusammenhang zwischen Induktivität, Kapazität, Resonanz und Dämpfung verstehen will, bekommt hier die saubere, praktische Einordnung.
Die wichtigsten Punkte auf einen Blick
- Die Grundformel lautet f0 = 1 / (2π√(LC)) und beschreibt die Eigenfrequenz eines idealen LC-Schwingkreises.
- L und C bestimmen die Frequenz direkt: Größere Werte machen die Schwingung langsamer.
- Im Idealfall pendelt die Energie zwischen elektrischem Feld des Kondensators und magnetischem Feld der Spule.
- Die Formel gilt streng genommen nur ohne oder mit sehr kleiner Dämpfung.
- Für Aufgaben ist die Einheitenkontrolle oft wichtiger als das bloße Auswendiglernen der Formel.
Was die Formel in einem LC-Schwingkreis beschreibt
Ein LC-Schwingkreis besteht aus einer Spule mit der Induktivität L und einem Kondensator mit der Kapazität C. Die Thomson-Formel liefert nicht irgendeine beliebige Zahl, sondern die Eigenfrequenz, also die Frequenz, mit der der Kreis im Idealfall von selbst schwingen würde. Genau deshalb ist sie in der Elektrizitätslehre so wichtig: Sie verbindet Bauteilwerte direkt mit dem Schwingverhalten.
Die zentrale Aussage ist einfach, aber physikalisch stark: Je größer L oder C, desto kleiner die Frequenz. Mathematisch steht das als f0 = 1 / (2π√(LC)). Daraus folgt sofort auch die Periodendauer T = 2π√(LC), also die Zeit für einen vollständigen Schwingungszyklus.
Ich halte mir dabei immer vor Augen, dass die Formel für den idealen Fall gedacht ist, also für einen Schwingkreis ohne nennenswerte Verluste. Um zu verstehen, warum genau die Wurzel aus L und C auftaucht, lohnt sich jetzt der Blick auf den Energieaustausch im Kreis.
Wie die Energie zwischen Kondensator und Spule pendelt
Der Schwingvorgang beginnt typischerweise damit, dass der Kondensator geladen ist. Dann liegt seine Energie im elektrischen Feld. Sobald der Kreis geschlossen ist, fließt Strom, die Spule baut ein magnetisches Feld auf, und ein Teil der Energie wandert in diese magnetische Form. Danach entlädt sich der Kondensator weiter, der Strom nimmt wieder ab, und das magnetische Feld bricht zusammen. Genau dieser Wechsel erzeugt die Schwingung.
Das Entscheidende ist die Rückkopplung: Der Kondensator will seine Spannung ausgleichen, die Spule will wegen ihrer Induktivität eine Stromänderung verhindern. Aus diesem Spannungs- und Stromspiel entsteht keine einfache Gleichgewichtslage, sondern ein periodischer Austausch. In der idealisierten Sicht bleibt die Gesamtenergie konstant, sie verteilt sich nur ständig neu zwischen elektrischem und magnetischem Anteil.
Ich finde dieses Bild hilfreicher als jede reine Formel: Der Kreis schwingt nicht, weil ein Bauteil „drückt“, sondern weil zwei Speichersysteme permanent Energie aneinander übergeben. Genau daraus folgt, warum die Spannung nicht einfach verschwindet, sondern in eine periodische Schwingung übergeht.
Wie ich die Gleichung herleite
Die Herleitung ist im Kern kurz, wenn man die Bauteile sauber einsetzt. Die Kirchhoffsche Maschenregel besagt für den idealen Kreis, dass sich die Spannungen zu jeder Zeit zu null addieren. Daraus wird:
UC(t) + UL(t) = 0
Mit den bekannten Zusammenhängen UC(t) = Q(t) / C und UL(t) = L · dI(t)/dt sowie I(t) = dQ(t)/dt ergibt sich:
L · d²Q(t)/dt² + Q(t)/C = 0
Das ist die Differentialgleichung eines harmonischen Oszillators. Ihre Lösung hat die Form einer Sinus- oder Kosinusfunktion. Setzt man den Ansatz ein, liest man direkt die Kreisfrequenz ab:
ω0 = 1 / √(LC)
Mit ω = 2πf folgt dann die bekannte Formel:
f0 = 1 / (2π√(LC))
Für mich ist das die sauberste Stelle der ganzen Theorie: Aus einer physikalischen Bilanz wird eine mathematische Schwingungsgleichung, und aus ihr kommt unmittelbar die Frequenz. Mit dieser Gleichung im Rücken lässt sich sofort die Frequenz ablesen.
Wie man Frequenz und Periodendauer praktisch berechnet
Im Alltag einer Aufgabe zählt vor allem die sichere Anwendung. Man setzt L in Henry und C in Farad ein, rechnet die Wurzel aus dem Produkt und erhält daraus die Frequenz. Die Periodendauer ist einfach der Kehrwert der Frequenz. Wer die Einheiten sauber hält, vermeidet fast alle Fehler an dieser Stelle.
| Änderung | Wirkung auf f0 | Wirkung auf T |
|---|---|---|
| L verdoppeln | fällt auf etwa 70,7 % | steigt auf etwa 141,4 % |
| C verdoppeln | fällt auf etwa 70,7 % | steigt auf etwa 141,4 % |
| L vervierfachen | halbiert sich | verdoppelt sich |
| C vervierfachen | halbiert sich | verdoppelt sich |
| L und C jeweils verdoppeln | halbiert sich | verdoppelt sich |
Ein konkretes Beispiel macht die Größenordnung greifbar: Bei L = 10 mH und C = 100 nF liegt das Produkt bei 10-9. Daraus folgt eine Frequenz von rund 5,0 kHz und eine Periodendauer von etwa 0,20 ms. Genau solche Größenordnungen tauchen in Radio- und Filteraufgaben ständig auf.
Wichtig ist die Skalierung: Verdoppelt man nur eine der beiden Größen, sinkt die Frequenz nicht auf die Hälfte, sondern nur auf etwa 1/√2. In der Praxis wird die schöne Symmetrie aber durch Verluste gestört, und genau dort lohnt sich der Realitätscheck.
Warum reale Schwingkreise vom Idealfall abweichen

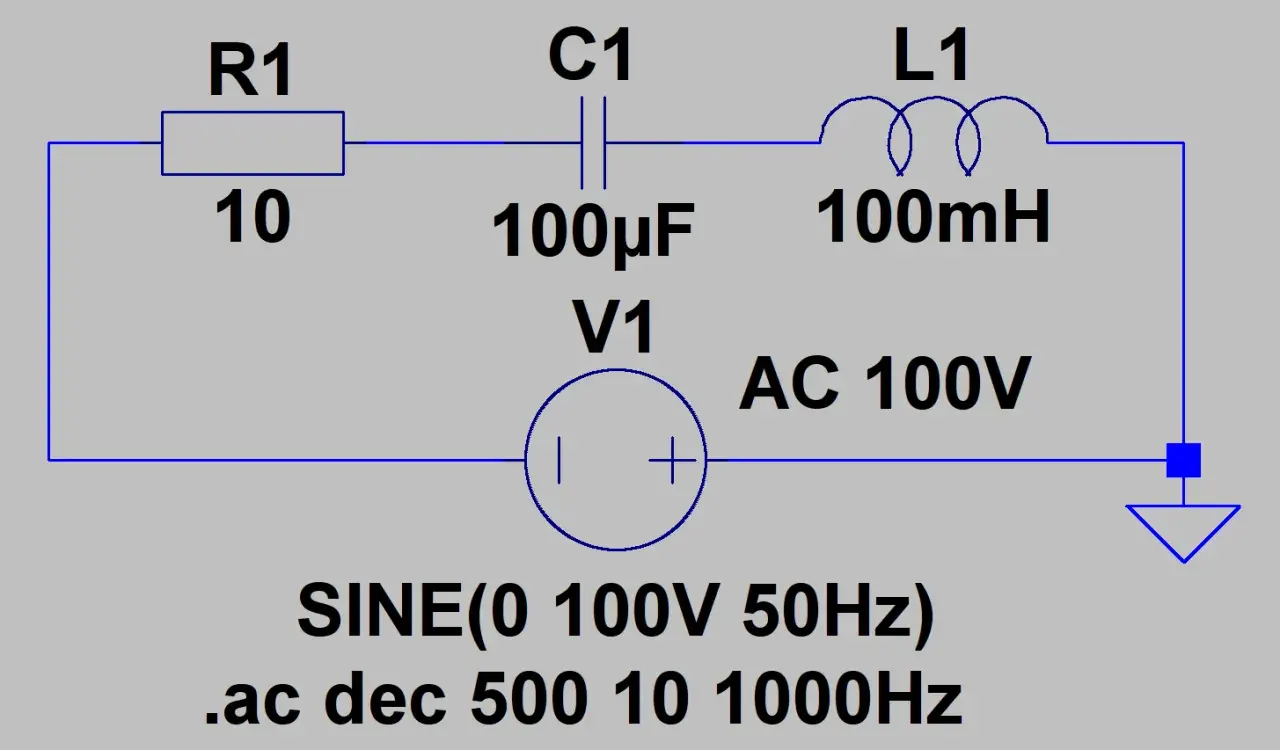

Die ideale Formel setzt einen verlustfreien Kreis voraus. Reale Bauteile haben aber ohmsche Widerstände, Spulenverluste, parasitäre Kapazitäten und oft auch Kernverluste, wenn Ferrit oder Eisen beteiligt ist. Dadurch wird aus der perfekten Sinusschwingung schnell eine gedämpfte Schwingung, deren Amplitude mit der Zeit abnimmt.
| Merkmal | Idealer LC-Kreis | Realer LC-Kreis |
|---|---|---|
| Widerstand | vernachlässigbar | vorhanden und wirksam |
| Amplitude | bleibt konstant | nimmt mit der Zeit ab |
| Formel | exakt | nur Näherung |
| Schwingverhalten | saubere Sinusschwingung | abklingend, bei starker Dämpfung kaum noch schwingend |
Genau hier liegt ein häufiger Denkfehler: Die Thomson-Formel liefert nicht automatisch die tatsächlich gemessene Resonanz eines beliebigen Aufbaus, sondern die Eigenfrequenz des idealisierten Systems. Bei kleiner Dämpfung liegt die reale Frequenz meist noch nahe daran, bei stärkerem Widerstand verschiebt sich das Verhalten messbar. Darum ist die Formel weniger ein Alltagswerkzeug als eine präzise Orientierungshilfe für Aufbau und Abschätzung.
Wofür man die Formel in Technik und Unterricht nutzt
Die praktische Bedeutung ist größer, als man auf den ersten Blick denkt. In der Technik dient der LC-Kreis als Grundbaustein für Frequenzselektion, Resonanz, Filter und abgestimmte Schaltungen. Sobald man eine bestimmte Schwingfrequenz treffen will, ist die Thomson-Formel der schnellste Weg zur Dimensionierung von L und C.
- Radio- und Empfangstechnik: Ein Schwingkreis wählt aus vielen Signalen genau den Frequenzbereich aus, der interessant ist.
- Filtertechnik: LC-Glieder trennen Frequenzen oder verstärken bestimmte Bereiche gezielt.
- Messtechnik: Resonanzkreise helfen, Frequenzen indirekt zu bestimmen oder Bauteile zu prüfen.
- Unterricht und Prüfungen: Die Formel trainiert den sicheren Umgang mit Schwingungen, Einheiten und Skalierungen.
Ich sehe den größten Nutzen nicht im bloßen Rechnen, sondern im Entwerfen eines Gefühls für Größenordnungen: Welche Kapazität brauche ich für den kHz-Bereich, welche Induktivität schiebt die Frequenz nach unten, und wann wird Dämpfung zur Hauptrolle? Wer das versteht, kann Schaltungen nicht nur nachrechnen, sondern auch plausibel beurteilen. Genau deshalb ist die Formel bis heute so lebendig.
Welche Faustregeln ich bei LC-Aufgaben zuerst prüfe
Wenn ich eine Aufgabe zur Thomson-Formel bearbeite, gehe ich immer in derselben Reihenfolge vor. Das spart Zeit und verhindert die üblichen Denkfehler, die selbst bei einfachen Zahlen unnötig Punkte kosten.
- Einheiten zuerst: mH und µF müssen in Henry und Farad umgerechnet werden, sonst stimmt die Größenordnung nicht.
- Abhängigkeit merken: Frequenz fällt mit √L und mit √C, nicht linear.
- Ideal oder real? Die einfache Formel gilt für den ungedämpften oder nur schwach gedämpften Fall.
- Amplitude nicht verwechseln: Die Eigenfrequenz hängt im Idealfall nicht von der Ladungshöhe ab.
- Geometrie mitdenken: Spulen mit mehr Windungen oder größerem Kern verhalten sich oft deutlich anders als das Schulmodell.
Der nützlichste Merksatz bleibt für mich: Erst die Einheiten, dann die Wurzel, dann die physikalische Plausibilität. Wer diese drei Punkte im Kopf behält, liest aus einem LC-Kreis schnell heraus, ob die Rechnung und der Aufbau zusammenpassen. Das ist am Ende die wirklich brauchbare Sicht auf die Thomson-Gleichung: nicht als bloße Formel, sondern als verlässlicher Kompass für elektrische Schwingungen.
