Beim graphischen Ableiten geht es darum, aus dem Verlauf eines Funktionsgraphen den Graphen der Ableitung zu erschließen. Das ist nützlich, wenn keine Formel vorliegt oder wenn ich in einer Skizze schnell erkennen will, wo eine Funktion steigt, fällt oder eine waagerechte Tangente hat. Wer die Regeln für Steigung, Nullstellen und Wendepunkte kennt, kann aus einer Zeichnung deutlich mehr herauslesen als nur einzelne Punkte.
Die grafische Ableitung zeigt Steigung, Vorzeichen und Wendepunkte auf einen Blick
- f'(x) beschreibt nicht die Höhe des Graphen, sondern seine Steigung.
- Wo f steigt, liegt f' oberhalb der x-Achse; wo f fällt, darunter.
- Hoch- und Tiefpunkte von f werden zu Nullstellen von f'.
- Wendepunkte von f werden oft zu Extrempunkten von f'.
- Eine exakte Rechnung ersetzt die Skizze nicht, wenn nur ein grober Graph vorliegt.
Was der Ableitungsgraph wirklich ausdrückt
Die Ableitung ist die momentane Steigung einer Funktion. Wenn f'(x) = 2 gilt, steigt der Graph an dieser Stelle ungefähr doppelt so stark wie bei einer Steigung von 1. Ist der Wert 0, verläuft die Tangente waagerecht. Negative Werte bedeuten: Der Graph fällt an dieser Stelle.
Für mich ist dabei der wichtigste Denkwechsel ganz einfach: Ich lese nicht die Höhe des Graphen ab, sondern seine Neigung. Genau deshalb kann der Ableitungsgraph völlig anders aussehen als der ursprüngliche Funktionsgraph. Die Grundidee ist dieselbe wie beim Differentialquotienten, nur eben ohne Rechenweg, sondern über die Form des Bildes.
Wenn man das einmal sauber trennt, wird die weitere Skizze deutlich leichter. Dann suche ich nämlich zuerst nach Stellen mit besonderer Steigung, bevor ich überhaupt an eine saubere Verbindung der Kurve denke.
Die wichtigsten Signale im Funktionsgraphen
Beim Lesen eines Graphen arbeite ich am liebsten mit festen Markierungen. So vermeide ich, mich von der Optik täuschen zu lassen, und komme schneller zu einem stabilen Bild der Ableitung.
| Merkmal im Graphen von f | Bedeutung für f' | Worauf ich achte |
|---|---|---|
| Der Graph steigt | f' ist positiv | Der Ableitungsgraph liegt über der x-Achse. |
| Der Graph fällt | f' ist negativ | Der Ableitungsgraph liegt unter der x-Achse. |
| Hoch- oder Tiefpunkt | f' = 0 | Hier schneidet oder berührt f' die x-Achse. |
| Wendepunkt | f' hat oft ein lokales Extremum | Die Steigung von f ändert sich besonders auffällig. |
| Waagerechte Wendestelle, auch Sattelpunkt | f' = 0, aber ohne Vorzeichenwechsel | Die Nullstelle von f' ist da, aber der Graph bleibt auf derselben Seite der x-Achse. |
Ich gehe dabei immer in derselben Reihenfolge vor: zuerst das Vorzeichen, dann die Nullstellen, dann die Stärke der Steigung. So entsteht keine hübsche Fantasiekurve, sondern ein Ableitungsgraph, der zum Verhalten von f passt. Das ist der Unterschied zwischen bloßem Schätzen und einer brauchbaren Skizze.
Gerade bei Klausuraufgaben ist das wichtig, weil oft nicht die exakte Punktgenauigkeit zählt, sondern die richtige Form. Genau an dieser Stelle zeigt sich, ob man die Logik des Graphen wirklich verstanden hat.
So skizziere ich die Ableitung Schritt für Schritt
Wenn ich den Graphen von f' zeichnen soll, starte ich nicht mit der Kurve selbst, sondern mit einer kleinen Analyse des Ausgangsgraphen. Das spart Zeit und verhindert typische Fehler.
- Ich markiere alle Intervalle, in denen der Graph steigt oder fällt.
- Ich suche Hochpunkte, Tiefpunkte und Wendepunkte.
- Ich schätze an markanten Stellen die Tangentensteigung ab, besonders dort, wo der Graph sehr steil oder fast waagerecht ist.
- Ich trage die Nullstellen von f' dort ein, wo f eine waagerechte Tangente hat.
- Ich verbinde die markierten Punkte glatt, aber nur so glatt, wie es der Ausgangsgraph erlaubt.
Ein gutes Beispiel ist die Parabel: Der Scheitelpunkt wird in f' zu einer Nullstelle, und aus der parabelförmigen Kurve wird eine Gerade. Bei einer S-Kurve ist es umgekehrt oft eine Parabel, die als Ableitung entsteht. Solche Formen merke ich mir nicht als starre Regeln, sondern als Konsequenz aus Steigung und Krümmung.
Wichtig ist außerdem die Skalierung. Ein Graph auf einem engen Raster wirkt oft steiler als derselbe Verlauf auf einem weiten Raster. Deshalb ist die Skizze der Ableitung immer nur so gut wie die Zeichnung, von der ich ausgehe.
Wo die Methode an ihre Grenzen kommt
Ich traue einer grafischen Ableitung nur so weit, wie der Ausgangsgraph sauber und lesbar ist. Sobald die Zeichnung grob, verrauscht oder schlecht skaliert ist, bleibt auch f' nur eine Annäherung.
- Bei Knicken oder Ecken ist die Funktion nicht differenzierbar. Dann gibt es dort keine normale Ableitung.
- Bei Sprüngen oder Lücken kann keine glatte Tangente angesetzt werden.
- Bei stark gerundeten Skizzen werden kleine Fehler in der Steigung schnell groß.
- Bei sehr flachen Bereichen kann ein Vorzeichen leicht falsch eingeschätzt werden.
- Bei nur wenigen gegebenen Punkten fehlt oft die Information, um den Verlauf von f' sicher zu rekonstruieren.
Genau hier liegt ein häufiger Denkfehler: Viele erwarten von einer Zeichnung denselben Grad an Präzision wie von einer Rechnung. Das ist zu viel verlangt. Grafisches Arbeiten liefert meist Struktur, keine exakten Dezimalwerte.
Wenn die Aufgabe also einen Knick, eine Ecke oder einen sprunghaften Verlauf zeigt, muss ich aufpassen: Dann darf ich nicht einfach so tun, als wäre alles glatt differenzierbar. Diese Unterscheidung kostet in Prüfungen oft weniger Zeit als ein späterer Korrekturversuch.
Welche Graphformen sich besonders gut prüfen lassen
Ein paar Standardformen tauchen in Aufgaben immer wieder auf. Wer sie erkennt, kann den Ableitungsgraphen deutlich schneller und sicherer einordnen.
Parabeln
Bei einer nach oben oder unten geöffneten Parabel ist die Ableitung meistens eine Gerade. Der Scheitelpunkt der Parabel wird zur Nullstelle von f'. Außerdem zeigt die Lage des Scheitels sofort, ob die Gerade positiv oder negativ geneigt sein muss. Das ist ein sehr nützliches Kontrollbild, weil man daran sofort sieht, ob die Richtung stimmt.
S-förmige Kurven

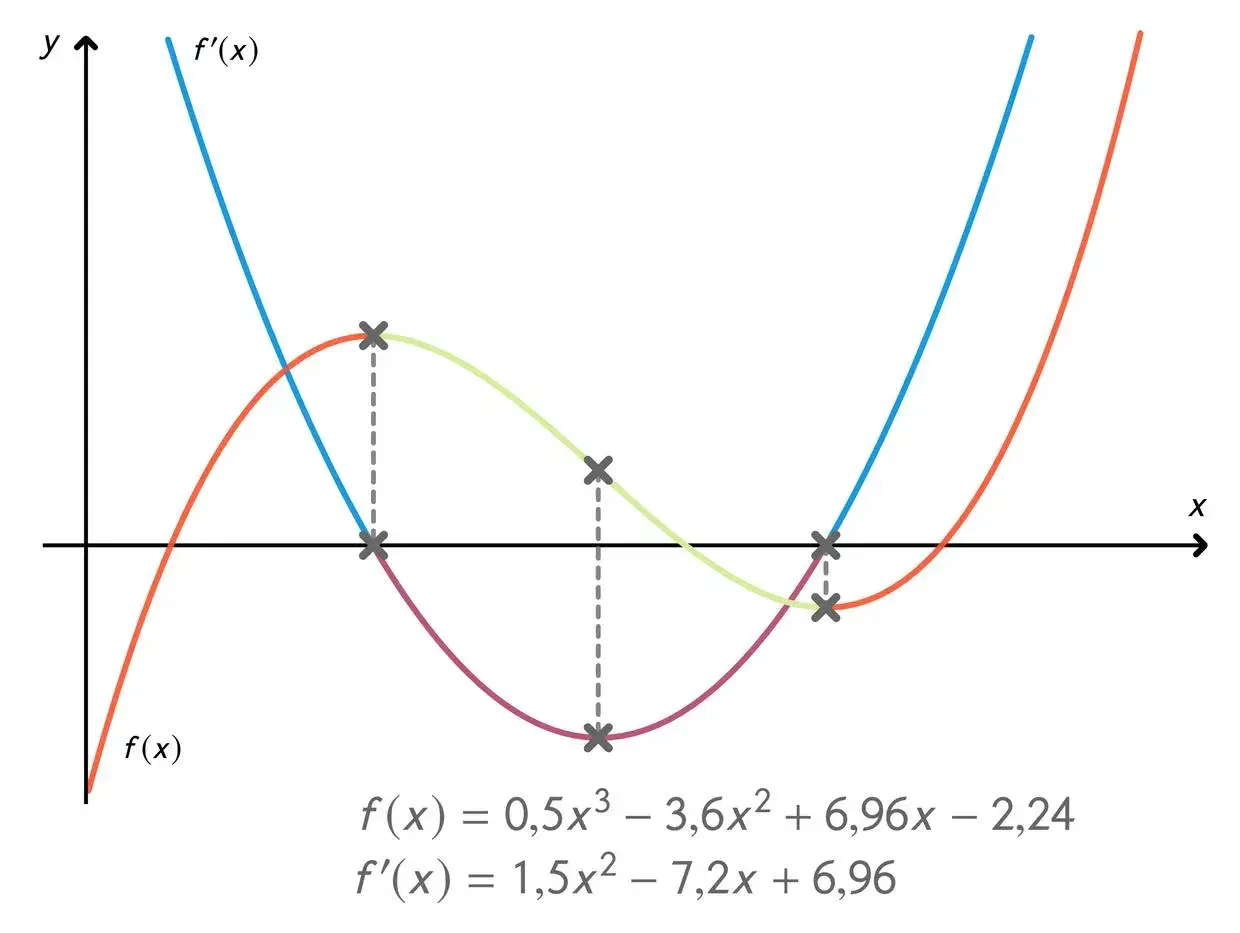

Eine kubische S-Kurve führt oft zu einer parabelförmigen Ableitung. Links und rechts vom Wendepunkt ändert sich die Steigung spürbar, in der Mitte liegt häufig ein Extremum von f'. Wer hier die Vorzeichenfolge sauber liest, hat den wichtigsten Teil schon geschafft.
Betrags- und Knickgraphen
Betragsfunktionen oder andere Zackenformen sind didaktisch wertvoll, weil sie die Grenze der Methode zeigen. An der Spitze eines Knickpunkts gibt es keine eindeutige Tangente, also auch keine normale Ableitung. In vielen Aufgaben ist genau das die Information, auf die es ankommt: Die Ableitung existiert dort nicht.
Lesen Sie auch: Quadratzahlen bis 20 - Schnell lernen & verstehen
Kreis- und Halbkreisbögen
Bei Kreisabschnitten ändern sich die Steigungen sehr gleichmäßig, an den Randpunkten aber oft extrem stark. Ich nutze solche Aufgaben gern, um den Zusammenhang zwischen Tangente und Ableitung zu verankern. Besonders hilfreich ist hier der Gedanke, dass die Ableitung nichts anderes als die Steigung der Tangente im jeweiligen Punkt beschreibt.
Wer solche Standardformen erkennt, spart Zeit und reduziert Fehler. Für mich sind sie keine Ausnahmen, sondern schnelle Prüffälle, an denen sich das Verständnis sofort zeigt.
Die drei Dinge, die ich in jeder Skizze zuerst prüfe
- Ich prüfe zuerst das Vorzeichen von f' in jedem Abschnitt.
- Dann markiere ich die Nullstellen an Hoch-, Tief- und waagerechten Wendepunkten.
- Zum Schluss schaue ich auf die Größe der Steigung, also darauf, wo der Graph besonders steil oder besonders flach ist.
Wenn diese drei Ebenen stimmen, ist die Skizze meist schon belastbar. Alles Weitere ist Feinarbeit, nicht mehr die eigentliche Idee. Genau deshalb funktioniert grafisches Arbeiten so gut: Es zwingt mich, den Graphen nicht nur anzuschauen, sondern wirklich zu lesen.
