Korrosion ist kein Zufall, sondern eine elektrochemische Reaktion, die sich technisch gut beeinflussen lässt. Genau hier setzt der kathodische Korrosionsschutz an: Das zu schützende Metall wird so polarisiert, dass es sich wie eine Kathode verhält und die eigentliche Auflösung an einer anderen Stelle stattfindet. Für die Praxis ist das vor allem dann relevant, wenn Rohre, Tanks, Schiffsrümpfe oder Stahl in Beton dauerhaft sicher betrieben werden sollen.
Die wichtigsten Punkte auf einen Blick
- Der Schutz funktioniert nur, wenn Strompfad, Elektrolyt und Messbarkeit zusammenpassen.
- Es gibt zwei Grundsysteme: Opferanoden und Fremdstromanlagen.
- Beschichtungen sind kein Zusatz, sondern der wirtschaftlich wichtigste Partner des Systems.
- Wirksam wird die Technik erst mit regelmäßiger Kontrolle von Potenzialen, Streuströmen und Umhüllung.
- Typische Einsatzfelder sind erdverlegte Leitungen, Lagertanks, Hafenbauwerke und Stahl in Beton.
So funktioniert die elektrochemische Umkehr
Die Grundidee ist überraschend schlicht: Ein Metall korrodiert dort, wo es Elektronen abgibt, also an der Anode. Beim kathodischen Schutz verschiebt man die Oberfläche des Bauteils in einen Bereich, in dem diese Abgabe stark gebremst wird. Das Metall wird damit zur Kathode einer elektrochemischen Zelle, und die eigentliche Oxidation läuft an einer anderen Stelle ab.
Die AMPP beschreibt das als einen elektrochemischen Prozess, bei dem der Schutzstrom die Korrosion von der Struktur auf ein leichter angreifbares Metall oder auf eine Hilfselektrode verlagert. In der Praxis heißt das: Elektronen werden gezielt in das Bauteil eingespeist, sodass dessen Potenzial negativer wird. Je nach Umgebung reicht das von wenigen Millivolt bis zu deutlich spürbarer Polarisation.
Warum der Elektrolyt nötig ist
Ohne leitfähige Umgebung funktioniert die Methode nicht. Boden, Meerwasser, feuchter Beton oder Prozesswasser bilden den Elektrolyten, über den der Strom fließt. Trockene Luft leitet dagegen zu schlecht, deshalb ist der Ansatz für frei bewitterte Metallflächen allein nicht gedacht.
Was die Polarisation in der Praxis bewirkt
Polarisation bedeutet vereinfacht, dass sich das elektrochemische Gleichgewicht an der Oberfläche verschiebt. Die Metallauflösung wird gehemmt, weil die Reaktion an der Oberfläche „unbequemer“ wird. Genau deshalb kann selbst eine kleine Beschädigung in einer Beschichtung geschützt werden, solange der Schutzstrom die Fehlstelle erreicht.
Damit ist das Prinzip klar, aber im Alltag entscheidet nicht die Theorie, sondern das passende System. Genau dort wird die Auswahl zwischen Opferanode und Fremdstrom wichtig.
Welche Systeme in der Praxis verwendet werden
In der Praxis unterscheiden wir im Wesentlichen zwei Varianten: galvanische Systeme mit Opferanoden und fremdstromgespeiste Anlagen. Beide verfolgen dasselbe Ziel, unterscheiden sich aber deutlich bei Leistung, Wartung und Skalierbarkeit. Die Entscheidung hängt fast nie nur vom Material ab, sondern von Größe, Umgebung, Zugänglichkeit und Lebensdaueranforderungen.
| Kriterium | Opferanode | Fremdstrom |
|---|---|---|
| Prinzip | Ein unedleres Metall löst sich bevorzugt auf | Ein Gleichrichter speist den Schutzstrom aktiv ein |
| Investition | Meist niedriger | Höher, weil Technik und Messinfrastruktur nötig sind |
| Wartung | Relativ einfach, aber Anoden müssen ersetzt werden | Regelmäßige Kontrolle von Stromquelle, Kabeln und Messpunkten |
| Typische Anwendung | Kleinere Anlagen, einzelne Bauwerke, Unterwasserkomponenten | Große Rohrleitungen, Tanks, weitläufige oder komplexe Anlagen |
| Stärken | Einfach, robust, ohne externe Stromversorgung | Gut steuerbar, anpassbar und für große Flächen geeignet |
| Grenzen | Begrenzte Stromabgabe und endliche Lebensdauer | Höhere Komplexität und potenzielle Beeinflussung durch Streuströme |
Als Anodenmaterialien kommen typischerweise Zink, Magnesium oder Aluminium infrage. Welche Legierung sinnvoll ist, hängt von Medium und Temperatur ab. Unter Wasser oder in aggressiven Umgebungen spielt die Materialwahl eine viel größere Rolle, als viele anfangs vermuten. Die AMPP nennt genau diese Metalle als gängige Option für Unterwasser- und Offshore-Anwendungen.
Ich halte die Kombination mit einer Beschichtung für den entscheidenden Punkt. Auf unbeschichteten Flächen wird der Schutz schnell teuer und ineffizient. Auch die AMPP betont, dass Beschichtung und kathodischer Schutz zusammen meist die beste technische und wirtschaftliche Lösung ergeben. Das ist kein theoretischer Luxus, sondern in der Praxis der Unterschied zwischen einer sauberen Anlage und einem dauerhaft zu großen Strombedarf.
Wenn das System einmal ausgewählt ist, stellt sich die nächste Frage: Wo lohnt sich der Aufwand wirklich, und wo ist eine andere Korrosionsstrategie sinnvoller?
Wo der Schutz besonders sinnvoll ist
Am stärksten ist diese Methode dort, wo Metall über lange Zeit mit einem Elektrolyten in Kontakt steht. Typische Beispiele sind erdverlegte Rohrleitungen, unterirdische Tanks, Schiffsrümpfe, Ballasttanks, Hafenanlagen, Spundwände, Pfähle, Brückenunterbauten und Bewehrungsstahl in Beton. Das sind keine Einzelfälle, sondern genau die Fälle, in denen Korrosion für Betreiber teuer, sicherheitsrelevant und schwer zugänglich wird.
| Anwendung | Warum das Verfahren passt | Worauf man achten muss |
|---|---|---|
| Erdverlegte Rohrleitungen | Kontinuierlicher Elektrolyt im Boden und klar messbare Potenziale | Umhüllung, Streuströme und elektrische Trennung prüfen |
| Lagertanks | Besonders bei Tankböden schwer zugängliche Korrosionszonen | Untergrund, Bodenfeuchte und Inspektionspunkte mitdenken |
| Schiffsrümpfe und Ballasttanks | Ständig leitfähige Umgebung mit hoher Korrosionslast | Anodenverbrauch und Wartungsfenster sauber planen |
| Hafenbauwerke und Spundwände | Wechsel zwischen Wasser, Spritzwasser und feuchtem Milieu | Strömung, Beschichtungsqualität und mechanische Belastung beachten |

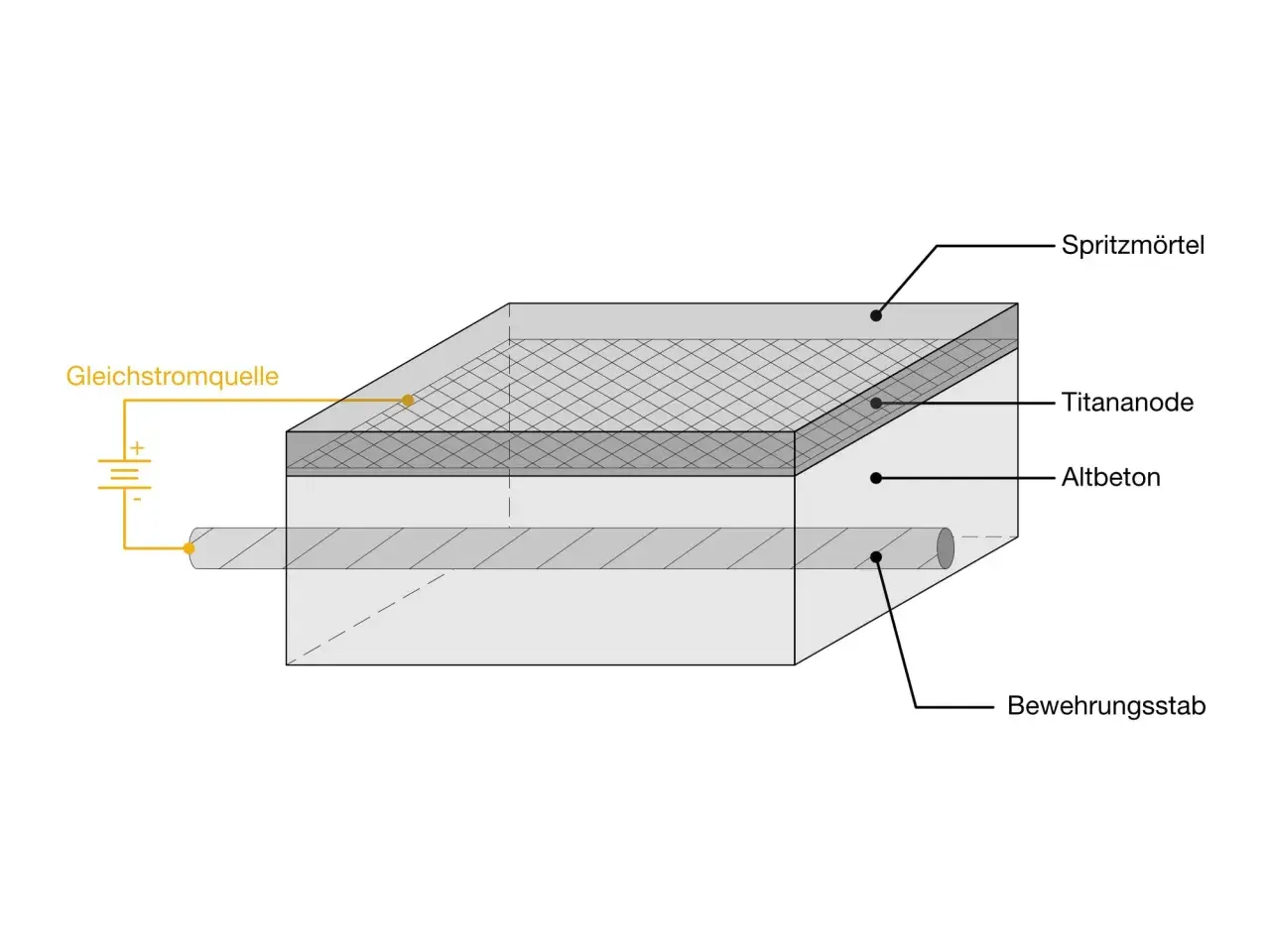

| Stahl in Beton | Feuchte Betonstrukturen können leitfähig genug sein, um Schutzstrom zu führen | Überpolarisation vermeiden und Bewehrung fachgerecht einbinden |
In Deutschland orientieren sich Betreiber aktuell an den DVGW-Arbeitsblättern GW 10, GW 17 und GW 20 sowie an den dazugehörigen Empfehlungen für besondere Einbausituationen. Das ist vor allem für erdüberdeckte Leitungen, komplexe Anlagen und Mantelrohre wichtig, weil dort die Randbedingungen oft strenger sind als auf dem Papier. Wer diese Vorgaben ignoriert, spart nicht an der richtigen Stelle.
Die Wahl des Einsatzfelds ist also nie nur eine Frage des Materials, sondern immer auch eine Frage von Zugänglichkeit, Betriebsumgebung und Kontrolle. Genau deshalb lohnt sich als Nächstes der Blick auf die Planung.
So plane ich eine Anlage in der Praxis
Eine gute Anlage entsteht nicht aus einer einzelnen Berechnung, sondern aus einer Kette sauberer Entscheidungen. Ich würde immer mit denselben Fragen anfangen: Wie aggressiv ist die Umgebung, wie groß ist die zu schützende Fläche, wie gut ist die Beschichtung, und wo kann ich später überhaupt messen? Erst danach wird das System dimensioniert.
- Ich bewerte das Bauteil, die Umgebung und die vorhandene Umhüllung.
- Ich prüfe, ob elektrische Trennung zu benachbarten Metallteilen möglich ist.
- Ich bestimme, ob Opferanoden ausreichen oder Fremdstrom nötig wird.
- Ich lege Messpunkte, Referenzelektroden und Prüfstellen fest.
- Ich plane die Inbetriebnahme mit Messung von Potenzialen und Stromverteilung.
- Ich definiere Wartungs- und Prüfintervalle für den laufenden Betrieb.
Lesen Sie auch: Reaktionsgeschwindigkeit: Faktoren, die Chemie wirklich steuern
Welche Messgrößen ich ernst nehme
In der Praxis reichen einfache Ja-Nein-Aussagen nicht aus. Relevant sind unter anderem das Einschaltpotenzial, also der sofort gemessene Wert beim Zuschalten des Schutzstroms, das IR-freie Potenzial ohne Spannungsabfall im Elektrolyten und die lokale Stromverteilung an Fehlstellen. Ein bekannter Orientierungswert ist das 100-mV-Polaristionskriterium. Ich würde es aber nie isoliert betrachten, sondern immer zusammen mit Bauwerk, Medium und Normvorgaben.
- Referenzelektrode: ein Messfühler mit definiertem Potenzial, über den die Oberfläche bewertet wird.
- Close-interval survey: engmaschige Potenzialmessung entlang der Leitung oder Struktur.
- Coupons und Sonden: kleine Messkörper, mit denen man reale Korrosionsbedingungen besser abschätzt.
- Gleichrichter: die Stromquelle bei Fremdstromsystemen, die den Schutzstrom regelt.
Wer hier sauber arbeitet, bekommt nicht nur besseren Schutz, sondern vor allem belastbare Daten für den Betrieb. Und genau diese Daten sind auch die Grenze zur nächsten Stolperfalle: zu glauben, dass ein einmal richtig installiertes System dauerhaft ohne Aufmerksamkeit läuft.
Typische Fehler und die Grenzen der Methode
Der häufigste Denkfehler ist für mich, den Schutz als Ersatz für gutes Design zu sehen. Das Verfahren ist stark, aber es heilt keine schlechte Umhüllung, keine fehlende Trennung und keine schlecht gewartete Anlage. Es verschiebt Korrosion, es beseitigt sie nicht magisch.
- Abschirmende Beschichtungen: Eine abgelöste oder schlecht abgestimmte Umhüllung kann den Schutzstrom abschirmen, sodass Fehlstellen nicht ausreichend erreicht werden.
- Streuströme: Bahnanlagen, Gleichstromsysteme oder benachbarte Schutzanlagen können Fremdströme verursachen, die den Korrosionsschutz stören.
- Überpolarisation: Zu negative Potenziale können Wasserstoffentwicklung fördern und bei empfindlichen Werkstoffen Schäden begünstigen.
- Fehlende Wartung: Defekte Kabel, verbrauchte Anoden oder falsch eingestellte Gleichrichter fallen oft erst spät auf.
- Keine Dokumentation: Ohne Messhistorie lässt sich die Wirksamkeit kaum sauber bewerten.
Gerade Streuströme werden oft unterschätzt. Sie treten auf, wenn ein metallisches Bauteil durch einen ungewollten Stromweg beeinflusst wird, also nicht mehr im geplanten elektrischen Kreis arbeitet. Solche Effekte kommen in dicht bebauten Infrastrukturen schneller vor, als man denkt. Wer sie ignoriert, wundert sich später über Messwerte, die scheinbar keinen Sinn ergeben.
Die sinnvollste Grenze der Methode ist deshalb keine technische, sondern eine organisatorische: Dort, wo niemand kontrolliert, messen oder nachjustieren kann, verliert auch ein gutes System schnell an Wirkung. Genau hier entscheidet sich, ob die Anlage zuverlässig arbeitet oder nur auf dem Papier geschützt ist.
Worauf ich bei einer guten Auslegung zuerst schaue
Wenn ich ein Projekt bewerte, prüfe ich zuerst drei Dinge: die Beschichtung, die elektrische Trennung und die Messbarkeit. Diese Reihenfolge ist wichtig, weil der Schutzstrom nur dann effizient wirkt, wenn er überhaupt dorthin gelangt, wo er gebraucht wird. Danach kommen erst Detailfragen wie Anodentyp, Standort von Messpunkten und Nachweisführung im Betrieb.
Ein weiteres Kriterium ist die Betriebsrealität. Eine Anlage, die sich nur im Labor perfekt einstellen lässt, hilft im Alltag wenig. Sie muss zugänglich sein, sie muss nachvollziehbar überwacht werden können, und sie muss auch bei kleineren Abweichungen noch sicher funktionieren. Genau deshalb sind dokumentierte Prüfungen, Referenzelektroden und klare Wartungsintervalle kein Zusatz, sondern Teil des Schutzkonzepts.
Am Ende ist diese Technik dann am stärksten, wenn sie nicht als Einzelmaßnahme gedacht wird, sondern als System aus Beschichtung, Stromführung, Messung und Betrieb. Wer das sauber zusammenführt, bekommt einen Korrosionsschutz, der technisch nüchtern ist und wirtschaftlich überzeugt.
