Das Netz eines Kegels ist die abgewickelte Form eines räumlichen Körpers, und genau daran lässt sich Geometrie sehr anschaulich erklären. Wer versteht, wie Grundfläche, Mantelfläche und Kreissektor zusammenhängen, kann Kegel nicht nur zeichnen, sondern auch sauber berechnen. Für Schule, Bastelvorlagen und technische Skizzen ist das ein erstaunlich praktisches Thema.
Die wichtigsten Fakten auf einen Blick
- Ein Kegelnetz besteht beim geraden Kreiskegel aus einem Kreis und einem Kreissektor.
- Der Radius des Kreissektors ist die Mantellinie s, nicht die Höhe h.
- Die Bogenlänge des Sektors entspricht dem Umfang der Grundfläche: 2πr.
- Der Mittelpunktswinkel lässt sich mit α = 360° · r / s berechnen.
- Für die Oberfläche gilt: O = πr² + πrs.
- Saubere Netze entstehen nur, wenn die Maße konsistent zueinander passen.

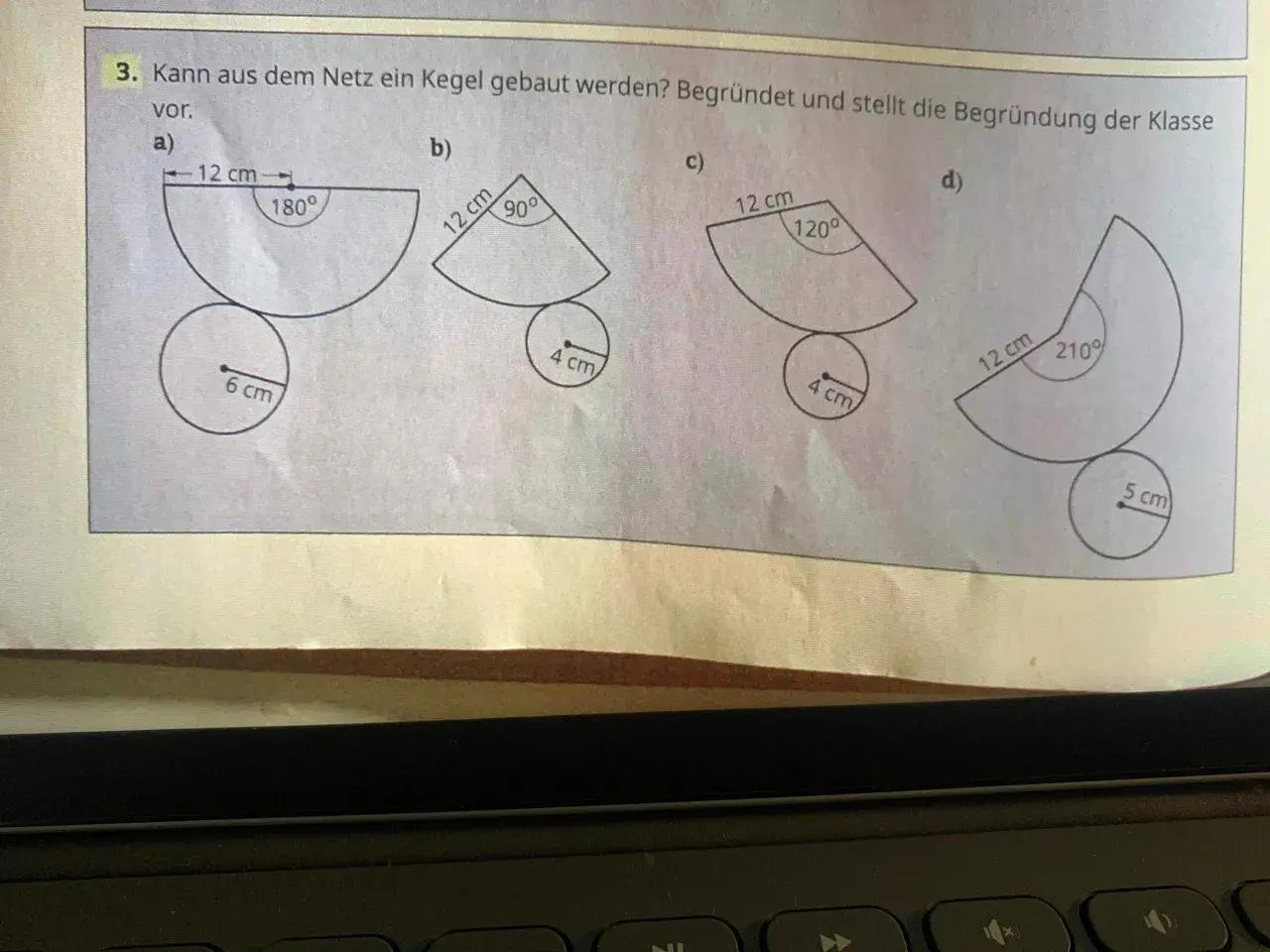

So ist ein Kegelnetz aufgebaut
Gemeint ist in der Schulmathematik fast immer der gerade Kreiskegel. Sein Netz besteht aus zwei Teilen: unten aus der Grundfläche als Kreis und oben aus der Mantelfläche als Kreissektor. Wenn man diesen Kreissektor entlang seiner Radien wieder zusammenführt, entsteht die gekrümmte Seitenfläche des Kegels.
Der entscheidende Gedanke ist einfach: Die Mantelfläche wird beim Abwickeln nicht kleiner, sondern nur flach dargestellt. Deshalb bleibt ihre Fläche erhalten, ebenso die Bogenlänge des Kreissektors. Genau dieser Bogen muss später um den Grundkreis herumpassen. Das ist der Punkt, an dem viele Missverständnisse entstehen, deshalb kläre ich ihn lieber früh als spät.
Für schiefe Kegel ist die Sache deutlich komplizierter; dort ist das Netz nicht mehr so elegant konstruierbar wie im Standardfall. In Unterricht und Prüfung ist aber meistens der gerade Kegel gemeint, und auf diesen Fall konzentriere ich mich hier. Mit diesem Bild im Kopf wird die Rechnung im nächsten Schritt deutlich greifbarer.
Welche Maße die Zeichnung bestimmen
Für das Netz brauche ich nur wenige Größen, aber sie müssen zusammenpassen. Der Grundkreis wird durch den Radius r bestimmt, die Höhe heißt h, und die schräge Seitenkante, also die Mantellinie, bezeichne ich mit s. Der Kreissektor des Netzes hat dann den Radius s, nicht h.
| Größe | Bedeutung | Wofür sie gebraucht wird |
|---|---|---|
| r | Radius der Grundfläche | Bestimmt den unteren Kreis und den Umfang 2πr |
| h | Höhe des Kegels | Hilft, s mit dem Satz des Pythagoras zu berechnen |
| s | Mantellinie | Ist der Radius des Kreissektors im Netz |
| α | Mittelpunktswinkel des Sektors | Bestimmt, wie weit der Kreissektor geöffnet ist |
Wenn h und r gegeben sind, berechne ich zuerst s mit dem Satz des Pythagoras: s = √(h² + r²). Danach folgt der Winkel des Kreissektors: α = 360° · r / s. Die Bogenlänge des Sektors ist dann genauso lang wie der Umfang des Grundkreises, also 2πr.
Ein kurzes Beispiel macht das sofort klar: Bei r = 3 cm und h = 4 cm ist die Mantellinie s = 5 cm. Der Mittelpunktswinkel des Sektors beträgt dann 216°, weil 360° · 3 / 5 = 216. Die Mantelfläche liegt bei 15π cm², die gesamte Oberfläche bei 24π cm², also ungefähr 75,4 cm². Genau solche Zahlen helfen, das Netz nicht nur zu sehen, sondern auch zu kontrollieren.
Mit diesen Beziehungen ist das Fundament gelegt. Als Nächstes gehe ich den praktischen Aufbau so durch, wie ich ihn auch auf Papier oder mit dem Zirkel verwenden würde.
So zeichne ich das Netz Schritt für Schritt
In der Praxis beginne ich immer mit einer sauberen Skizze der bekannten Größen. Wenn r und h vorliegen, rechne ich s aus; wenn s schon gegeben ist, spare ich mir diesen Schritt. Danach zeichne ich den Kreissektor mit dem Radius s und dem korrekten Winkel α.
- Ich bestimme zuerst die Mantellinie s, falls sie noch fehlt.
- Dann berechne ich den Mittelpunktswinkel α.
- Mit dem Zirkel zeichne ich den Kreissektor mit Radius s.
- Anschließend trage ich den Winkel α mit dem Geodreieck oder einem Winkelmesser ab.
- Zum Schluss füge ich den Grundkreis mit Radius r hinzu.
Für Bastelmodelle ergänze ich oft noch eine schmale Klebekante von etwa 5 bis 8 mm. Mathematisch gehört sie nicht zum Netz, praktisch macht sie das Zusammenfügen aber deutlich einfacher. Diese kleine Reserve wird gern vergessen, obwohl sie am Ende den Unterschied zwischen sauberem Modell und frustrierendem Gefummel macht.
Wichtig ist außerdem, dass der Kreissektor nicht einfach „ungefähr“ passt. Sein Bogen muss exakt so lang sein wie der Umfang des Grundkreises. Wenn das nicht stimmt, schließt der Kegel später nicht sauber oder bleibt sichtbar offen. Wer diese Reihenfolge einhält, hat die Konstruktion meistens schon im Griff.
Typische Fehler, die das Ergebnis verfälschen
Beim Zeichnen des Netzes begegnen mir immer wieder dieselben Fehler. Sie wirken klein, führen aber schnell dazu, dass das Modell nicht passt oder die Rechnung falsch wird.
- h mit s verwechseln: Die Höhe ist nicht die schräge Seitenlinie. Für den Kreissektor braucht man s.
- Den falschen Winkel wählen: Ein zu kleiner oder zu großer Mittelpunktswinkel verändert die Bogenlänge und damit die gesamte Passform.
- Den Grundkreis falsch dimensionieren: Schon ein kleiner Fehler bei r wirkt sich auf den Umfang 2πr aus.
- Die Bogenlänge nicht prüfen: Der Sektor kann schön aussehen und trotzdem nicht zum Kegel passen.
- Die Klebekante mit einrechnen: Für das mathematische Netz gehört sie nicht dazu; für ein Bastelmodell muss man sie bewusst ergänzen.
- Schiefe und gerade Kegel gleich behandeln: Für den Unterricht ist fast immer der gerade Kreiskegel gemeint, nicht die kompliziertere Sonderform.
Am häufigsten ist aus meiner Sicht die Verwechslung von h und s. Wer diesen Punkt sauber trennt, vermeidet schon einen großen Teil der Fehler. Danach lohnt sich der Blick darauf, wofür das Netz eigentlich gebraucht wird, denn dort zeigt sich der praktische Wert der Geometrie besonders deutlich.
Wofür das Kegelnetz im Unterricht und in der Praxis nützt
In der Schule macht das Netz vor allem zwei Dinge sichtbar: die Oberfläche des Kegels und die Beziehung zwischen Kreis und Kreissektor. Das ist didaktisch stark, weil man nicht nur Formeln auswendig lernt, sondern sieht, warum sie stimmen. Gerade bei Flächeninhalten ist diese visuelle Ebene oft der Punkt, an dem es „klick“ macht.
Außerhalb der Schule begegnet dieselbe Idee in ziemlich handfesten Situationen. Verpackungen, Trichter, Dekorationen oder Papiermodelle werden häufig aus flachen Vorlagen hergestellt, die später gebogen werden. Sobald Material nicht beliebig dehnbar ist, wird das Netz zur entscheidenden Grundlage.
Ich finde den Vergleich mit anderen Körpernetzen hilfreich: Beim Würfel sind alle Flächen Rechtecke, beim Kegel steckt die eigentliche Besonderheit in der Mantelfläche als Kreissektor. Diese Form ist weniger intuitiv als ein Quadrat, aber gerade deshalb so interessant. Sie zeigt, wie eng Geometrie und Materiallogik zusammenhängen.
Genau deshalb lohnt sich der Blick auf eine letzte, sehr praktische Frage: Woran erkenne ich schnell, ob ein Netz wirklich stimmt, bevor ich es ausschneide oder weiterverarbeite?
Woran ich ein sauberes Netz sofort prüfe
Bevor ich ein Kegelnetz als fertig ansehe, gehe ich eine kurze Plausibilitätsprüfung durch. Sie dauert nur einen Moment, spart aber oft ein komplett misslungenes Modell.
- Der Radius des Kreissektors ist s, nicht h.
- Die Bogenlänge des Sektors entspricht 2πr.
- Der Grundkreis hat den Radius r und passt zur berechneten Oberfläche.
- Der Winkel α ist kleiner als 360°, solange ein echter Kegel vorliegt.
- Die Form wirkt proportional: je größer s im Verhältnis zu r, desto schmaler und weiter öffnet sich der Sektor.
Wenn diese Punkte stimmen, passt das Netz in der Regel auch geometrisch. Für mich ist das die eigentliche Stärke dieser Darstellung: Sie macht den Kegel nicht nur sichtbar, sondern überprüfbar. Und genau das ist im Mathematikunterricht oft der entscheidende Schritt vom bloßen Wissen zum sicheren Können.
