Der innere Aufbau eines Motors wirkt von außen kompakt, ist physikalisch aber eine präzise Kette aus Druck, Wärme und Bewegung. Ich zeige hier, welche Bauteile wirklich zusammenspielen, wie der Viertakt abläuft und warum Kühlung, Schmierung und Verdichtung über Leistung und Lebensdauer entscheiden. Wer das verstanden hat, liest technische Daten deutlich sicherer und erkennt typische Probleme früher.
Die wichtigsten Bauteile und Abläufe auf einen Blick
- Ein Verbrennungsmotor wandelt chemische Energie über Druck in Drehmoment um.
- Zylinderblock, Zylinderkopf, Kolben, Pleuel und Kurbelwelle bilden den mechanischen Kern.
- Ventile, Nockenwelle, Einspritzung und Zündung steuern, wann Luft und Kraftstoff in Arbeit umgewandelt werden.
- Kühlung und Schmierung sind keine Nebenrollen, sondern schützen vor Reibung, Überhitzung und Verschleiß.
- Otto- und Dieselmotor unterscheiden sich vor allem bei Zündung, Verdichtung und Einspritzung.
Wie aus Verbrennung Drehmoment wird
Im Kern wandelt ein Hubkolbenmotor chemische Energie in mechanische Arbeit um. Im Brennraum steigt nach der Zündung der Druck stark an; auf den Kolben wirkt dann eine Kraft nach der Formel F = p × A. Schon ein vergleichsweise kleiner Zylinderdruck von 50 bar erzeugt auf einer Kolbenfläche von 50 cm² rund 25 kN, also eine Kraft, die ohne Kurbeltrieb gar nicht sinnvoll nutzbar wäre. Pleuel und Kurbelwelle machen daraus Drehmoment an der Welle, der Rest der Energie geht als Abwärme über Abgas und Kühlung verloren.
Physikalisch ist daran spannend, dass nicht die reine Verbrennung die Nutzarbeit liefert, sondern die kontrollierte Ausdehnung der heißen Gase. Genau deshalb ist der Motor kein einfacher „Explosionskasten“, sondern eine Wärmekraftmaschine mit klaren Verlusten, Zeitfenstern und Toleranzen. Damit diese Kette stabil läuft, braucht der Motor mehrere exakt aufeinander abgestimmte Bauteile.

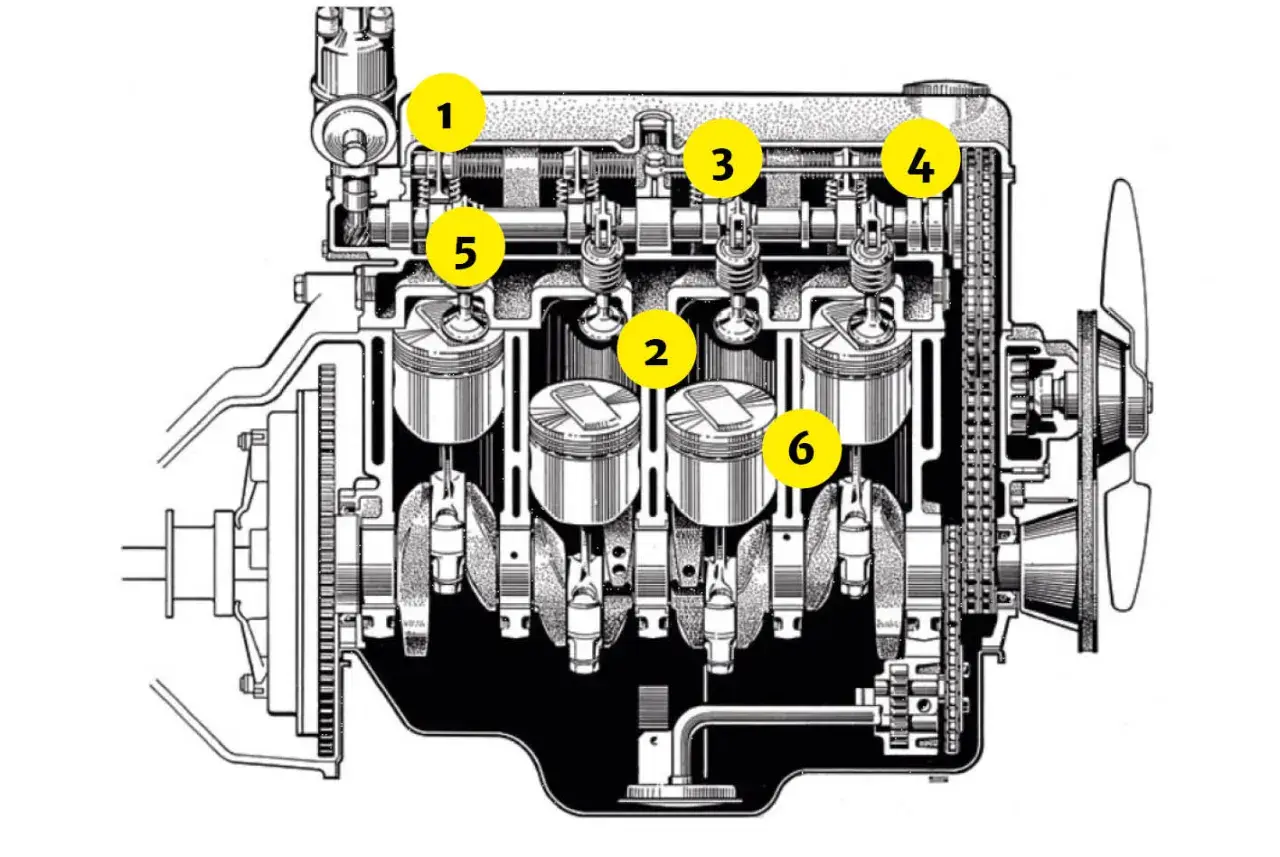

Die wichtigsten Bauteile im Inneren des Motors
Wenn ich den Motor innerlich aufschneide, tauchen immer dieselben Kernbauteile auf. Viele davon kennt man dem Namen nach, aber ihre Aufgabe wird erst klar, wenn man sie als physikalische Kette liest: abdichten, führen, umwandeln, steuern, kühlen und schmieren.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Zylinderblock | Trägt die Zylinder und enthält Öl- und Kühlkanäle. | Sorgt für Stabilität und führt Wärme ab. |
| Zylinderkopf | Schließt den Zylinder nach oben ab und nimmt Ventile, Zündkerzen oder Injektoren auf. | Entscheidet mit über Gaswechsel und Brennraumform. |
| Kolben | Bewegt sich auf und ab und nimmt den Gasdruck auf. | Ist die eigentliche Arbeitsfläche des Motors. |
| Kolbenringe | Dichten den Brennraum ab und regulieren den Ölfilm an der Zylinderwand. | Verhindern Druckverlust und zu hohen Ölverbrauch. |
| Pleuel | Überträgt die Kraft vom Kolben auf die Kurbelwelle. | Verbindet Hubbewegung und Rotation. |
| Kurbelwelle | Wandelt die lineare Bewegung in Drehbewegung um. | Am Ende steht hier das nutzbare Drehmoment. |
| Nockenwelle und Ventiltrieb | Steuern das Öffnen und Schließen der Ventile. | Bestimmen, wie gut der Zylinder befüllt und entleert wird. |
| Einspritzanlage und Zündsystem | Dosieren Kraftstoff und lösen bei Ottomotoren die Zündung aus. | Entscheiden über Verbrauch, Laufkultur und Leistung. |
| Ölpumpe und Kühlsystem | Versorgen Lager und Bauteile mit Öl und führen Wärme ab. | Halten Reibung und Temperatur in einem sicheren Bereich. |
Wer diese Bauteile einmal sauber auseinanderhält, versteht den weiteren Ablauf viel leichter. Genau dort setzt der nächste Schritt an: der Takt des Motors selbst.
So läuft der Viertaktmotor Schritt für Schritt
Der Viertaktmotor ist deshalb so verbreitet, weil er Gaswechsel, Verdichtung und Arbeitstakt sauber trennt. Das macht die Steuerung präzise und den Ablauf gut nachvollziehbar.
- Ansaugen: Das Einlassventil öffnet, der Kolben bewegt sich nach unten und saugt Luft oder ein Luft-Kraftstoff-Gemisch an. Beim Dieselmotor gelangt zunächst meist nur Luft in den Zylinder.
- Verdichten: Beide Ventile schließen, der Kolben geht nach oben und komprimiert das Gas. Dabei steigen Druck und Temperatur deutlich; beim Diesel ist diese Verdichtung besonders hoch.
- Arbeiten: Im Ottomotor entzündet die Zündkerze das Gemisch, im Diesel wird Kraftstoff eingespritzt und zündet durch die heiße Luft selbst. Der Druckschub drückt den Kolben nach unten und liefert die Nutzarbeit.
- Ausstoßen: Das Auslassventil öffnet, der Kolben schiebt die Abgase aus dem Zylinder und bereitet den nächsten Zyklus vor.
Beim Zweitakter laufen diese Phasen teilweise überlappend ab, weil Einlass, Spülung und Auslass über Kanäle und Fenster organisiert werden. Das spart Bauteile, macht die Steuerung der Frischgas- und Abgasströme aber deutlich anspruchsvoller. Ob das nun als Otto-, Diesel- oder Zweitaktmotor umgesetzt wird, ändert den inneren Aufbau an entscheidenden Stellen.
Otto, Diesel und andere Bauarten im Vergleich
Beim Grundprinzip sind Otto- und Dieselmotor verwandt, im Detail unterscheiden sie sich aber deutlich. Das wirkt sich auf Bauteile, Belastung, Verbrauch und Geräusch aus.
| Merkmal | Ottomotor | Dieselmotor | Praktische Folge |
|---|---|---|---|
| Zündung | Zündkerze | Selbstzündung durch hohe Verdichtung | Der Diesel braucht keine Zündanlage, aber eine sehr präzise Einspritzung. |
| Typische Verdichtung | Etwa 8:1 bis 12:1 | Etwa 14:1 bis 22:1 | Dieselmotoren werden mechanisch stärker belastet. |
| Gemischbildung | Luft und Kraftstoff werden gemischt, meist vor oder während des Ansaugens | Kraftstoff wird in heiße Luft eingespritzt | Die Einspritzung ist beim Diesel ein zentraler Steuerfaktor. |
| Charakter | Oft höher drehend und leiser | Oft drehmomentstärker und effizienter im Teillastbereich | Das Fahrgefühl unterscheidet sich deutlich. |
| Bauteilauslegung | Meist leichter dimensioniert | Robuster wegen höherer Drücke | Material und Kosten steigen mit der Belastung. |
Die genannten Werte sind typische Bereiche, keine festen Normen. Moderne Motoren liegen je nach Turboaufladung, Direkteinspritzung und Abgasstrategie deutlich außerhalb klassischer Mittelwerte. Genau hier wird sichtbar, warum Kühlung und Schmierung bei jedem Motortyp so viel Gewicht haben.
Warum Kühlung und Schmierung über die Lebensdauer entscheiden
Zwei Systeme machen im Alltag den Unterschied zwischen stabiler Funktion und frühem Verschleiß: Schmierung und Kühlung. Das Öl trennt Metallflächen mit einem Film, der Reibung stark senkt; das Kühlsystem führt Wärme aus Block und Zylinderkopf ab, damit Dichtungen, Ventile und Lager nicht überlastet werden. In vielen Pkw liegt die Kühlmitteltemperatur grob bei 85 bis 105 °C, das Motoröl oft etwas höher; beides ist normal, solange die Werte stabil bleiben.
Wenn dieser Bereich verlassen wird, entstehen schnell Folgeschäden. Zu wenig Öl führt zu Mischreibung, also direktem Kontakt zwischen Metallflächen. Zu hohe Temperatur kann den Schmierfilm abreißen lassen, Dichtungen altern lassen oder im Extremfall zu einem Kolbenfresser führen. Für mich ist genau das der Punkt, an dem Motorentechnik von reiner Theorie in echte Schadensprävention übergeht.
- Öldruckwarnung: sofort reagieren, nicht weiterfahren.
- Kühlmittelverlust: meist ein Hinweis auf Leck, defekten Deckel oder beschädigte Dichtung.
- Klopfende oder mahlende Geräusche: oft ein Zeichen für Lager- oder Schmierprobleme.
- Blauer Rauch: kann auf Ölverbrennung hindeuten.
- Weiße Wolken bei warmem Motor: können auf Kühlmittel im Brennraum hinweisen.
Wer nur auf Leistung schaut, übersieht diese unspektakulären Systeme leicht. Im Alltag sind sie oft der eigentliche Grund, warum ein Motor lange hält oder früh Probleme macht.
Worauf ich beim Lesen eines Motordatenblatts zuerst achte
Wer den Aufbau wirklich verstehen will, sollte nicht nur nach PS schauen. Ich achte zuerst auf Hubraum, Zylinderzahl, Bohrung-Hub-Verhältnis, Verdichtung, Drehmomentverlauf und Art der Aufladung; daraus lässt sich oft mehr über Charakter und Belastung ablesen als aus einer Spitzenleistung allein.
- Hubraum und Zylinderzahl: Sie sagen etwas über Grundcharakter und Laufruhe, aber noch nichts über die eigentliche Qualität des Motors.
- Bohrung und Hub: Ein kurzhubiger Motor dreht meist leichter hoch, ein langhubiger liefert oft früher Drehmoment.
- Verdichtung: Sie beeinflusst Wirkungsgrad und thermische Belastung zugleich.
- Aufladung: Turbo oder Kompressor verändern Füllung, Ansprechverhalten und Wärmehaushalt.
- Drehmomentkurve: Sie zeigt viel besser als die Maximalleistung, wie nutzbar ein Motor im Alltag ist.
Ein Motor mit 150 PS kann im Alltag entspannter wirken als einer mit 200 PS, wenn die Drehmomentkurve breiter ist und die Thermik sauber ausgelegt wurde. Genau deshalb schaue ich immer auf das Zusammenspiel der Werte und nie nur auf die eine große Zahl. Wenn man den Motoraufbau so liest, sieht man hinter dem Metallgehäuse kein Rätsel mehr, sondern ein System, in dem Druck, Wärme, Zeitsteuerung und Reibung zusammenpassen müssen.
