Die Newman-Projektion hilft dabei, die räumliche Lage von Atomen an einer Einfachbindung schnell zu verstehen. Wer Konformationen, Torsionswinkel und die Unterschiede zwischen gestaffelten und verdeckten Anordnungen sicher lesen will, braucht genau diese Perspektive. Ich zeige hier, wie die Darstellung aufgebaut ist, wie man sie sauber zeichnet und woran man stabile von instabilen Formen erkennt.
Die wichtigsten Punkte auf einen Blick
- Die Darstellung zeigt den Blick entlang einer frei drehbaren Einfachbindung, meist einer C-C-Bindung.
- Der vordere Atomkern wird als Punkt, der hintere als Kreis gezeichnet.
- Gestaffelte Anordnungen sind meist stabiler als verdeckte, weil die Abstoßung geringer ist.
- Bei Butan sind anti mit 180 Grad und gauche mit 60 Grad die wichtigsten gestaffelten Varianten.
- Wer sie zeichnen will, muss zuerst die Blickrichtung festlegen und dann nur einen Bindungspartner gedanklich drehen.
- Die Projektion ist stark für Konformationsanalysen, aber kein Ersatz für das gesamte 3D-Modell.
Was diese Darstellung wirklich zeigt
Die Newman-Projektion ist keine hübsche Spezialgrafik, sondern ein sehr gezielter Blick auf ein Molekül entlang einer einzelnen Bindungsachse. Benannt ist sie nach Melvin Spencer Newman, und genau dieser Perspektivwechsel macht den Unterschied: Ich sehe nicht das ganze Molekül auf einmal, sondern nur die Anordnung der Gruppen um eine rotierbare Einfachbindung herum.Praktisch wird sie vor allem dann interessant, wenn ich beurteilen will, ob sich zwei Gruppen im Raum gegenseitig behindern oder weit genug voneinander entfernt sind. Das ist der Kern von Konformationen: gleiche Verknüpfung, aber unterschiedliche räumliche Lage durch Rotation. Damit wird auch klar, warum die Methode in der organischen Chemie so oft auftaucht - sie macht eine Bewegung sichtbar, die sonst leicht abstrakt bleibt.
Wichtig ist dabei eine Grenze: Die Darstellung zeigt immer nur eine Achse. Wer das im Kopf behält, versteht später auch besser, warum man für manche Fragestellungen zusätzlich andere Formeln braucht.
So liest man Punkt, Kreis und Linien richtig
Wer die Skizze sauber lesen will, muss die drei grafischen Bausteine kennen. Mehr steckt anfangs gar nicht dahinter, aber genau hier passieren die meisten Missverständnisse.
| Punkt | Er steht für das vordere Atom, meist das Kohlenstoffatom, auf das ich „zuecke“. |
|---|---|
| Kreis | Er markiert das hintere Atom, das durch den vorderen Blick teilweise verdeckt wird. |
| Linien aus dem Punkt | Sie zeigen die Substituenten des vorderen Atoms. |
| Linien aus dem Kreisrand | Sie zeigen die Substituenten des hinteren Atoms. |
Ich achte außerdem auf den Torsionswinkel, also den Winkel zwischen einer Bindung am vorderen und einer Bindung am hinteren Atom. Genau dieser Winkel entscheidet später darüber, ob eine Konformation gestaffelt, verdeckt oder dazwischen liegt. In Lehrzeichnungen werden die Bindungen oft leicht versetzt dargestellt, damit man sie besser unterscheiden kann - technisch sauber ist das, solange die Blickrichtung eindeutig bleibt.
Wenn man diese Zeichen einmal sicher liest, wird aus einer scheinbar einfachen Skizze schnell ein präzises Werkzeug für Strukturverständnis. Und genau an dieser Stelle wird die Energiefrage spannend.

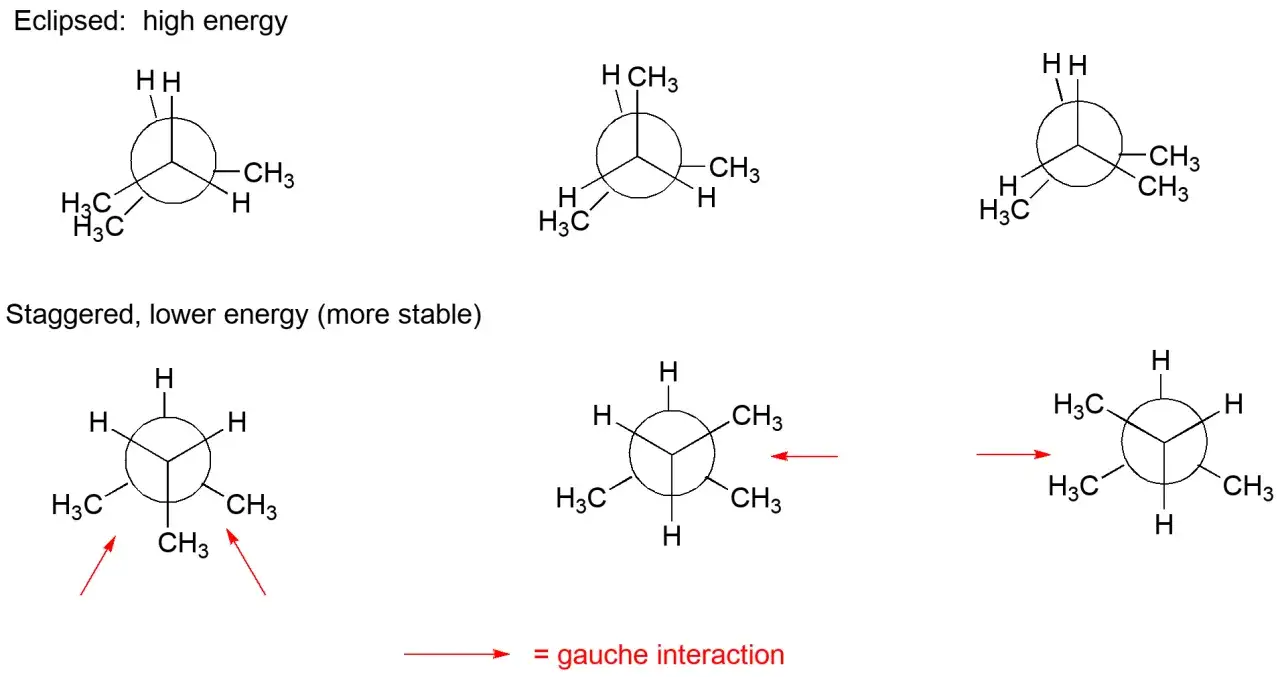

Warum gestaffelt meist stabiler ist als verdeckt
Der wichtigste Stabilitätsunterschied entsteht durch zwei Effekte: Torsionsspannung, also die energetische Belastung durch ungünstige Überdeckung von Bindungen, und sterische Spannung, also den Platzmangel zwischen sperrigen Gruppen. In der verdeckten Stellung liegen Bindungen oder Substituenten näher beieinander, was die Elektronenwolken stärker abstößt.
Bei Ethan lässt sich das besonders klar sehen: Die gestaffelte Form ist die energieärmste, die verdeckte die energiehöchste. Als grober Richtwert liegt der Unterschied bei etwa 12 kJ/mol. Das ist keine Zahl, die man blind auf jede Verbindung übertragen sollte, aber als Lehrbeispiel ist sie sehr hilfreich, weil sie zeigt, dass Konformationen eben nicht nur „anders aussehend“, sondern wirklich unterschiedlich stabil sind.
Bei einer vollständigen Drehung um 360 Grad durchläuft ein Molekül in 60-Grad-Schritten typische Positionen. Daraus ergeben sich drei gestaffelte und drei verdeckte Hauptlagen. In der Praxis betrachte ich vor allem die Extrempunkte, weil sie die energetischen Aussagen am deutlichsten machen. Genau deswegen ist die Newman-Darstellung in der Konformationsanalyse so stark.

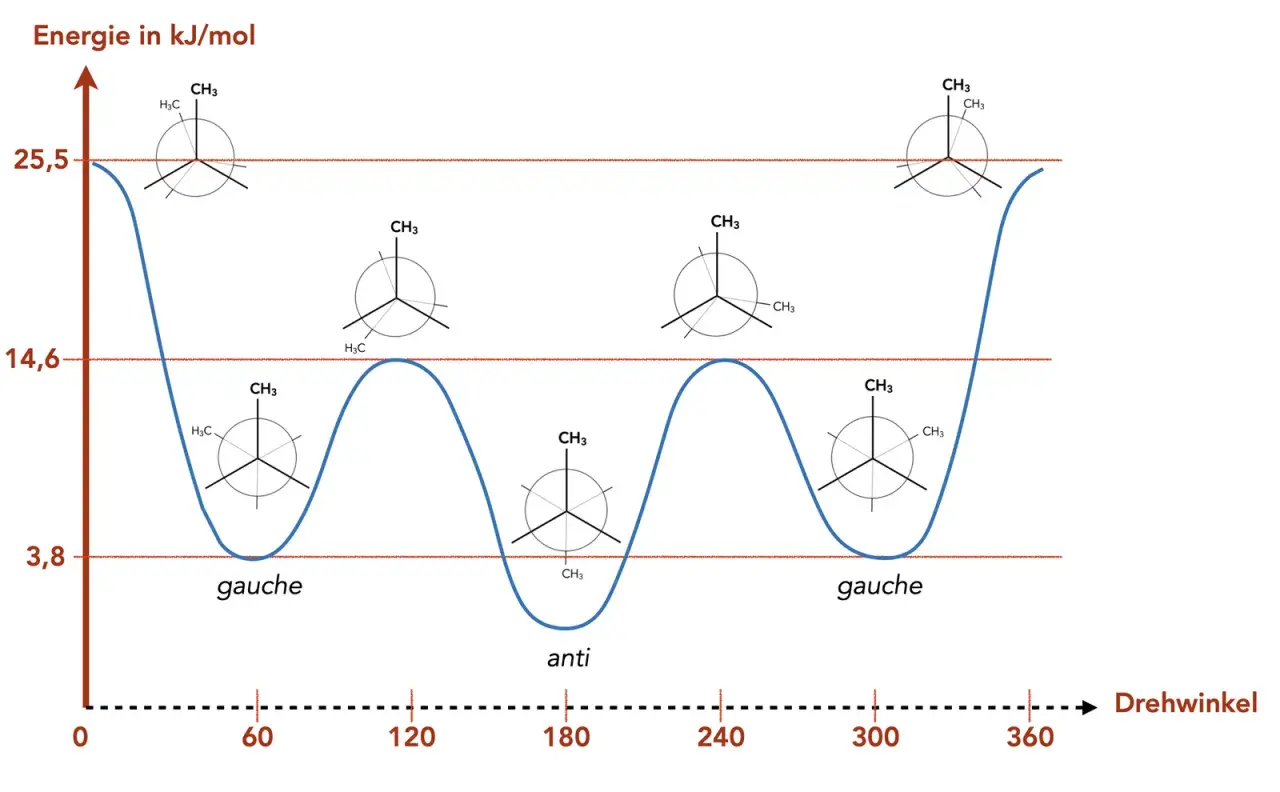

Butan zeigt Anti und Gauche besonders gut
Während Ethan den Grundmechanismus erklärt, zeigt Butan, warum Substituenten-Größe und Abstand noch wichtiger werden. Hier lohnt sich der Blick auf die mittlere C-C-Bindung, weil dort zwei Methylgruppen gegeneinander beurteilt werden. Das ist das klassische Beispiel, an dem man die Begriffe anti und gauche wirklich versteht.
| Anti | Die beiden größeren Gruppen stehen 180 Grad auseinander. Das ist meist die stabilste gestaffelte Anordnung, weil der Abstand maximal ist. |
|---|---|
| Gauche | Die größeren Gruppen stehen 60 Grad auseinander. Das ist noch gestaffelt, aber etwas weniger günstig als anti, weil die Gruppen näher beieinander liegen. |
| Verdeckt | Die Gruppen liegen übereinander oder fast übereinander. Das ist in der Regel die energetisch ungünstigste Lage. |
Gerade bei Butan merkt man schnell: Nicht jede gestaffelte Form ist gleich gut. Die anti-Anordnung gewinnt meist, weil die beiden Methylgruppen am weitesten voneinander entfernt sind. Für mich ist das der Punkt, an dem die Darstellung vom reinen Anschauungsbild zur Entscheidungshilfe wird - man sieht nicht nur die Lage, sondern kann die Stabilität direkt mitdenken.
Damit die Skizze im Alltag funktioniert, muss man sie aber auch sicher zeichnen können. Genau das mache ich als Nächstes Schritt für Schritt.
So zeichne ich eine Newman-Darstellung Schritt für Schritt
- Ich wähle zuerst die Bindung, auf die ich schauen will, meist eine frei drehbare C-C-Einfachbindung.
- Dann lege ich die Blickrichtung fest: Welches Atom ist vorne, welches hinten?
- Den vorderen Bindungspartner zeichne ich als Punkt, den hinteren als Kreis dahinter.
- An den Punkt setze ich die drei Substituenten des vorderen Atoms, an den Kreis die des hinteren.
- Für Vergleichszeichnungen drehe ich gedanklich meist nur den vorderen Teil in 60-Grad-Schritten, während der hintere fix bleibt.
- Am Ende prüfe ich den Torsionswinkel und ordne die Konformation als gestaffelt, verdeckt, anti oder gauche ein.
Dieser Ablauf klingt simpel, ist aber erstaunlich robust. Ich rate immer dazu, zuerst die Blickrichtung festzulegen und erst danach die Gruppen einzutragen. Wer sofort mit den Seitenketten beginnt, verwechselt sehr leicht vorne und hinten - und genau dann kippt die ganze Zeichnung.
Wenn die Bewegung von einer Keilstrichformel zur Newman-Darstellung kommt, hilft mir ein zusätzlicher Gedanke: Ich behandle die Bindung wie eine Achse, um die ich den Blick herumlege, nicht das Molekül selbst. Das klingt klein, verhindert aber viele Fehler.
Die häufigsten Fehler beim Zeichnen
Die meisten Probleme entstehen nicht durch fehlendes Wissen, sondern durch einen zu schnellen Arbeitsablauf. Ich sehe immer wieder dieselben Stolperstellen:
- Die Blickrichtung ist unklar, deshalb werden vorne und hinten vertauscht.
- Beide Bindungspartner werden gleichzeitig gedreht, obwohl für den Vergleich einer Konformation meist nur einer fixiert bleibt.
- Die Gruppen werden ohne Blick auf ihre Größe eingezeichnet, sodass spätere Stabilitätsaussagen nicht mehr stimmen.
- Der Torsionswinkel wird nicht mitgedacht, obwohl er die Konformation überhaupt erst definiert.
- Die Zeichnung wird zu „symmetrisch“ gemacht, obwohl kleine Versätze oft nötig sind, um die räumliche Lage lesbar zu halten.
Mein wichtigster Praxis-Tipp ist deshalb schlicht: Nicht nur zeichnen, sondern immer auch benennen, was man gerade zeichnet. Ist die Lage gestaffelt oder verdeckt? Stehen die größten Gruppen anti oder gauche? Sobald diese Fragen parallel beantwortet werden, sinkt die Fehlerquote deutlich.
Damit stellt sich noch eine letzte sinnvolle Frage: Wann ist diese Darstellung wirklich das beste Werkzeug, und wann greife ich lieber zu einer anderen Formel?
Wann ich sie nutze und wo ihre Grenzen liegen
Ich greife zur Newman-Darstellung vor allem dann, wenn ich Konformationen vergleichen, Stabilitäten bewerten oder Reaktionsmechanismen entlang einer Bindung verstehen will. Sie ist dafür präziser als eine allgemeine Strukturformel und meist unmittelbarer als eine rein räumliche Beschreibung ohne feste Blickachse.
| Darstellung | Stärke | Schwäche | Sinnvoll, wenn |
|---|---|---|---|
| Newman-Darstellung | Sehr gut für Konformationen entlang einer Bindung | Zeigt nur eine Achse und nicht das ganze Molekül | ich gestaffelte und verdeckte Lagen vergleichen will |
| Sägebockdarstellung | Etwas räumlicher und oft anschaulicher | Weniger direkt für exakte Winkelvergleiche | ich den Übergang vom 3D-Modell zur Projektion zeigen will |
| Keilstrichformel | Gute Gesamtübersicht über die Molekülgeometrie | Einzelne Rotationen sind schwerer zu lesen | ich die Struktur insgesamt darstellen möchte |
Die Grenze der Newman-Darstellung liegt also nicht in ihrer Genauigkeit, sondern in ihrem Fokus. Sie ist hervorragend für einen bestimmten Blickwinkel, aber sie ersetzt kein vollständiges 3D-Bild des Moleküls. Gerade bei komplexeren Systemen, mehreren rotierbaren Bindungen oder ringförmigen Strukturen braucht man oft zusätzliche Darstellungen, um nichts zu vereinfachen, was inhaltlich wichtig ist.
Wer das sauber einordnet, nutzt das Werkzeug genau dort, wo es stark ist, und vermeidet falsche Erwartungen an seine Aussagekraft.
Was ich mir für Chemie wirklich merke
Wenn ich die Darstellung auf drei Merkpunkte reduziere, dann auf diese: erst die Achse wählen, dann die Gruppen lesen, dann die Stabilität bewerten. Genau daraus entsteht die eigentliche Stärke dieser Projektion. Sie macht aus einer rotierenden Einfachbindung eine lesbare Entscheidung zwischen günstiger und ungünstiger Raumlage.
- Punkt und Kreis zeigen nicht zwei beliebige Zeichen, sondern vorne und hinten.
- Gestaffelt bedeutet meist mehr Abstand und damit weniger Spannung.
- Anti ist bei größeren Gruppen oft günstiger als gauche.
- Verdeckt ist in vielen Standardfällen die energetisch ungünstigste Lage.
- Wer die Blickrichtung sauber festlegt, versteht die Zeichnung sofort besser.
Für mich ist genau das der Nutzen in der Praxis: Die Darstellung ist klein, aber ihre Aussage ist groß. Wer sie beherrscht, liest organische Chemie deutlich sicherer, weil räumliche Ordnung nicht mehr abstrakt bleibt, sondern direkt am Bindungsmodell sichtbar wird.
