Die schiefe Ebene gehört zu den klarsten Modellen der Mechanik: Ich nutze sie gern, um zu zeigen, wie sich die Gewichtskraft in zwei Richtungen zerlegt und warum Reibung so viel verändert. Genau daran lässt sich ablesen, wann ein Körper rutscht, wie man Kräfte sauber berechnet und weshalb eine Rampe zwar Kraft spart, aber Länge kostet.
Die wichtigsten Punkte auf einen Blick
- Ohne Reibung gilt für den Hanganteil der Gewichtskraft m · g · sin α.
- Die senkrechte Komponente m · g · cos α bestimmt die Normalkraft und damit auch die Reibung.
- Je kleiner der Neigungswinkel, desto weniger Kraft braucht man - aber desto länger wird der Weg.
- Ob etwas rutscht, hängt bei Haftreibung davon ab, ob m · g · sin α die maximale Haftreibung μs · m · g · cos α übersteigt.
- Für viele Schul- und Alltagsaufgaben reicht ein freies Körperbild mit Gewichtskraft, Normalkraft und Reibung.
Wie das Modell die Bewegung auf einer Rampe verständlich macht
Für mich ist die geneigte Ebene vor allem deshalb so nützlich, weil sie einen komplexen Bewegungsfall auf ein sauberes Kräfteproblem reduziert. Statt den Körper direkt nach oben oder unten zu betrachten, zerlege ich die Gewichtskraft in einen Anteil entlang der Fläche und einen Anteil senkrecht dazu. Genau an dieser Stelle wird aus Geometrie Physik.
Das Modell beantwortet sofort zwei Kernfragen: Warum rollt oder rutscht etwas überhaupt los, und warum ist eine flachere Rampe oft angenehmer als ein steiler Anstieg? Die Antwort ist immer dieselbe: Die Richtung der Kraft ändert sich mit dem Neigungswinkel. Dadurch sinkt die nötige Zug- oder Schubkraft, aber der Weg wird länger. Genau deshalb lohnt sich der Blick auf die Kräfte im nächsten Schritt.
Welche Kräfte auf einer Rampe wirken
Auf einen Körper auf einer geneigten Fläche wirken im einfachen Schulmodell zuerst drei Kräfte: die Gewichtskraft nach unten, die Normalkraft senkrecht zur Fläche und - falls Reibung dazukommt - die Reibungskraft entlang der Fläche. Ich zeichne dafür immer ein freies Kräftebild, weil man sonst schnell Komponenten und Richtungen verwechselt.
Gewichtskraft zerlegen

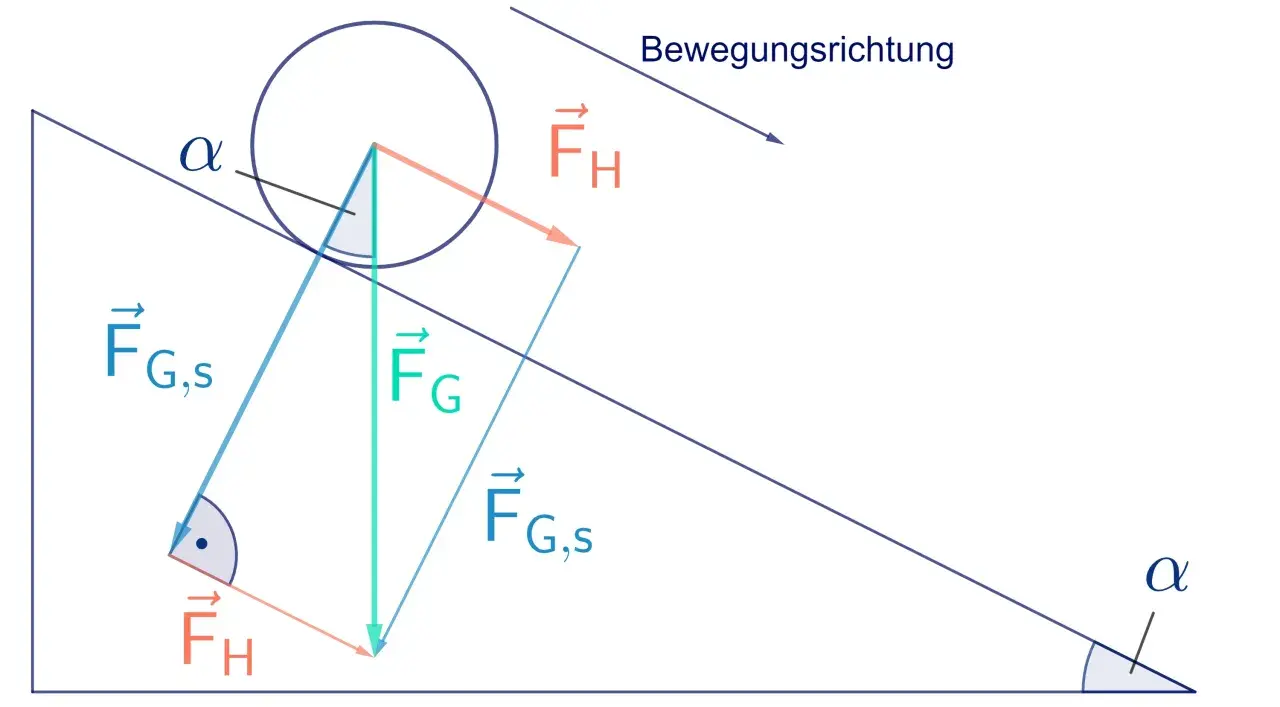

Die Gewichtskraft FG = m · g zeigt immer senkrecht nach unten. Für die Rechnung zerlege ich sie in zwei Bestandteile: F∥ = m · g · sin α parallel zur Fläche und F⊥ = m · g · cos α senkrecht zur Fläche. Der Winkel α ist dabei der Neigungswinkel gegen die Waagerechte.
Lesen Sie auch: Zeitdilatation - Formel, Beispiele & häufige Fehler vermeiden
Normalkraft und Gegenkraft
Ohne zusätzliche senkrechte Kräfte ist die Normalkraft betragsgleich zur senkrechten Gewichtskomponente, also FN = m · g · cos α. Genau diese Normalkraft ist wichtig, weil sie nicht nur die Auflage beschreibt, sondern direkt in die Reibung eingeht. Wer sie zu klein oder zu groß ansetzt, bekommt fast immer das falsche Ergebnis. Damit sind die Kräfte benannt, und jetzt lohnt sich der Blick auf die Formeln, mit denen ich rechne.
Warum die schiefe Ebene Kraft spart
Der Vorteil der Rampe ist einfach, aber oft missverstanden: Sie verringert nicht die Arbeit, sondern die nötige Zug- oder Schubkraft. Ohne Reibung gilt weiterhin dieselbe Hubarbeit, nämlich W = m · g · h. Der Trick ist nur, dass ich die Last nicht senkrecht heben muss, sondern über einen längeren Weg nach oben schiebe oder ziehe.
Je kleiner der Winkel, desto kleiner wird die Hangabtriebskomponente und desto größer wird der Weg auf der Fläche. Das ist der typische Tausch der einfachen Maschinen: weniger Kraft, mehr Strecke. Für Alltagsfragen ist das meist genau der Punkt, an dem man entscheidet, ob eine Rampe praktisch ist oder nur theoretisch gut aussieht.
Mit diesen Formeln rechne ich in der Praxis
In Standardaufgaben halte ich mich meist an vier Grundgleichungen. Sie reichen in vielen Fällen schon aus, solange keine besonderen Zusatzkräfte wirken.
| Größe | Formel | Wofür sie steht |
|---|---|---|
| Gewichtskraft | FG = m · g | Gesamtkraft durch die Erdanziehung |
| Hangabtriebskraft | F∥ = m · g · sin α | Teil der Gewichtskraft entlang der Fläche |
| Normalkraft | FN = m · g · cos α | Kraft der Unterlage senkrecht zur Fläche |
| Beschleunigung ohne Reibung | a = g · sin α | Bewegung, wenn nur die Hangabtriebskraft wirkt |
Ein kurzes Zahlenbeispiel macht den Ablauf greifbar: Eine Kiste mit 10 kg auf einer Rampe mit 30° hat eine Gewichtskraft von 98,1 N. Davon wirken 49,1 N entlang der Fläche und 84,9 N senkrecht darauf. Ohne Reibung würde sie mit etwa 4,9 m/s² beschleunigen. Ich prüfe solche Werte immer im Kopf gegen die Plausibilität: Bei 30° ist die Parallelkomponente genau halb so groß wie die Gewichtskraft, das passt also sofort.
Wenn Reibung dazukommt, ändere ich die Rechnung nicht wild, sondern ergänze sie sauber um die Reibungskraft. Genau dort entscheidet sich, ob der Körper stillsteht, rutscht oder mit konstanter Beschleunigung gleitet.
Reibung entscheidet, ob etwas rutscht oder stehen bleibt
In der Praxis ist Reibung der Teil, der aus einem sauberen Schulmodell ein reales Problem macht. Solange der Körper ruht, wirkt Haftreibung. Sie wächst nur so weit, wie sie gebraucht wird, allerdings höchstens bis zur Grenze FHR,max = μs · FN. Erst wenn die Hangabtriebskraft größer wird als dieser Maximalwert, beginnt das Gleiten.
Die kritische Bedingung lässt sich schön knapp schreiben: m · g · sin α = μs · m · g · cos α. Daraus folgt für den Grenzwinkel tan α = μs. Bei einem Haftreibungskoeffizienten von 0,3 liegt der Grenzwinkel also bei rund 16,7°. Das ist nützlich, weil man damit sehr schnell abschätzen kann, ob eine Oberfläche eher träge oder eher rutschig ist.
Sobald der Körper in Bewegung ist, ersetzt man die Haftreibung durch Gleitreibung: FGR = μk · FN. Dann lautet die Beschleunigung entlang der Fläche meist a = g · (sin α - μk · cos α). Bei unserer 10-kg-Kiste auf 30° und einem Gleitreibungskoeffizienten von 0,2 bleibt immer noch eine Beschleunigung von ungefähr 3,2 m/s² übrig. Genau an solchen Zahlen sieht man, dass Reibung die Bewegung oft deutlich stärker prägt als der Winkel allein. Im nächsten Schritt lohnt deshalb der Blick auf die Beispiele, in denen man dieses Modell wirklich benutzt.
Wo die geneigte Ebene im Alltag wirklich vorkommt
Im Unterricht wirkt das Modell manchmal abstrakt, im Alltag ist es erstaunlich präsent. Ich denke dabei zuerst an Rollstuhlrampen, Laderampen im Handel, Förderbänder mit Steigung und Zufahrten in Parkhäusern oder Lagerbereichen. Überall dort gilt derselbe Kompromiss: flacher bauen heißt leichter bewegen, aber mehr Platz brauchen.
- Rollstuhlrampen müssen Kraft sparen, dürfen aber nicht unnötig lang werden, sonst wird die Nutzung unpraktisch.
- Laderampen für Kisten oder Geräte orientieren sich an dem, was eine Person oder ein Wagen noch sicher schieben kann.
- Ski- und Rodelhänge zeigen das Modell in Reinform, weil die Hangabtriebskraft direkt in Bewegung übersetzt wird.
- Werkstatt- und Lagertechnik nutzt geneigte Flächen, um Güter kontrolliert zu führen oder zu dosieren.
Der didaktische Wert ist dabei hoch: Wer die Kräfte auf einer Rampe versteht, versteht später auch viele andere Mechanikaufgaben schneller. Genau an dieser Stelle zeigt sich aber auch, wo das Modell an Grenzen stößt.
Wann das Modell gut passt und wo es zu kurz greift
Die Rechnung an der geneigten Fläche ist ein Idealfall. Sie passt gut, wenn der Körper als starrer Block betrachtet werden kann und die Oberfläche einigermaßen gleichmäßig ist. Dann sind die wichtigsten Kräfte wirklich Gewichtskraft, Normalkraft und Reibung. Für Schulaufgaben reicht das meistens völlig aus.
Es gibt aber typische Grenzen: Rollende Körper verhalten sich anders als gleitende, weil Rotationsenergie hinzukommt. Bei rauen, weichen oder verformbaren Oberflächen kann die reale Reibung von der einfachen Coulomb-Idee abweichen. Und sobald Zugseile, Federkräfte oder Zusatzlasten im Spiel sind, muss man das Kräftebild erweitern. Ich verlasse mich deshalb nie blind auf eine Formel, sondern frage zuerst, welche Kräfte überhaupt im System vorkommen. Diese Prüfreihenfolge spart mehr Fehler als jede auswendig gelernte Standardlösung.
Worauf ich bei Aufgaben zuerst achte
Wenn ich eine Aufgabe zur geneigten Fläche löse, gehe ich fast immer in derselben Reihenfolge vor: Winkel prüfen, Kräfte sauber zeichnen, Gewichtskraft zerlegen, Reibung erst danach einsetzen. Dieser Ablauf klingt schlicht, verhindert aber die häufigsten Denkfehler, vor allem bei Vorzeichen und bei der Richtung der Kräfte.
Besonders wichtig sind drei Punkte: Der Winkel wird gegen die Waagerechte gemessen, nicht gegen die Fläche; die Masse ist nicht die Kraft; und die Kontaktfläche entscheidet im einfachen Modell nicht über die Reibung, sondern vor allem die Normalkraft und der Reibungskoeffizient. Wer das sauber trennt, bekommt auch schwierigere Aufgaben deutlich entspannter in den Griff. Genau das ist für mich der eigentliche Nutzen dieses Modells: Es ist klein genug, um überschaubar zu bleiben, und stark genug, um fast jede Alltagsrampe physikalisch verständlich zu machen.
