Die wichtigsten Punkte auf einen Blick
- Strom fließt nur dann dauerhaft, wenn der Kreis geschlossen ist.
- Die Grundbauteile sind Spannungsquelle, Leiter, Verbraucher und Schalter.
- Ein offener Schalter unterbricht den Stromweg, ein geschlossener lässt ihn zu.
- Elektrischer Strom erzeugt ein Magnetfeld, besonders deutlich in einer Spule.
- Für Schulversuche sind Batterie und Kleinspannung sinnvoll, nicht die Steckdose.
- Reihenschaltung ist für den Einstieg meist übersichtlicher als Parallelschaltung.
Warum dieser Grundkreis so wichtig ist
Am Anfang geht es nicht um komplizierte Formeln, sondern um ein klares Bild: Eine Spannungsquelle stellt Energie bereit, ein Verbraucher nutzt sie, und die Leitungen verbinden alles zu einem geschlossenen Weg. Nur dann kann Ladung fließen und zum Beispiel eine Lampe leuchten. Genau dieses Grundmuster steckt in fast jeder späteren Schaltung, auch wenn sie auf den ersten Blick viel komplexer aussieht.
Ich halte diesen Einstieg für so wertvoll, weil er mehrere Begriffe gleichzeitig verständlich macht: Spannung treibt an, Strom fließt durch den geschlossenen Weg, Widerstand bremst den Fluss, und der Schalter entscheidet, ob der Pfad offen oder geschlossen ist. Wer dieses Zusammenspiel sauber trennt, hat später bei Messungen und beim Lesen von Schaltplänen deutlich weniger Mühe. Als Nächstes lohnt sich der Blick auf die Bauteile selbst.
So sind die Bauteile sinnvoll angeordnet
Ein typischer Aufbau besteht aus einer Batterie oder einem kleinen Netzgerät, zwei Leitungen, einem Verbraucher und oft einem Schalter. In einfachen Versuchen arbeiten viele Schulen mit 1,5 V oder 4,5 V, weil das für Sichtbarkeit reicht und die Bauteile nicht unnötig belastet. Bei einer LED kommt noch die richtige Polung dazu, bei einer Glühlampe ist der Aufbau robuster, dafür weniger effizient.| Bauteil | Aufgabe | Worauf ich achte |
|---|---|---|
| Spannungsquelle | Sie liefert die elektrische Energie für den Kreis. | Die Spannung muss zum Verbraucher passen. |
| Leitungen | Sie verbinden die Bauteile und schließen den Weg. | Kontakte müssen fest sitzen, sonst wird die Schaltung unzuverlässig. |
| Verbraucher | Er wandelt elektrische Energie in Licht, Wärme oder Bewegung um. | Bei LEDs ist die Polung wichtig, bei Lampen vor allem die passende Nennspannung. |
| Schalter | Er öffnet oder schließt den Stromweg. | Halb offene Kontakte erzeugen oft nur verwirrende Effekte. |
Wenn ich so einen Aufbau erkläre, beginne ich meist mit einer Taschenlampenschaltung. Sie ist unspektakulär, aber gerade deshalb didaktisch stark: Man sieht auf einen Blick, dass wenige Teile genügen, solange der Weg vollständig ist. Danach wird auch verständlich, was beim Öffnen und Schließen des Schalters eigentlich passiert.
Was beim Öffnen und Schließen wirklich passiert
Ist der Schalter offen, ist der Stromweg unterbrochen. Elektrische Ladungen können dann nicht durch den Verbraucher zirkulieren, die Lampe bleibt dunkel, und der Kreis ist nicht funktionsfähig. Wird der Schalter geschlossen, entsteht wieder ein durchgehender Pfad, und der Strom kann fließen.
| Zustand | Wirkung im Stromkreis | Was man beobachtet |
|---|---|---|
| Offen | Der Weg ist unterbrochen, der Widerstand ist idealisiert sehr groß. | Die Lampe leuchtet nicht. |
| Geschlossen | Der Weg ist vollständig, der Strom kann fließen. | Die Lampe leuchtet, sofern die Quelle und der Verbraucher zusammenpassen. |
In einem unverzweigten Stromkreis ist die Stromstärke an jeder Stelle gleich. Das ist ein wichtiger Punkt, weil er später beim Messen und Vergleichen von Schaltungen eine große Rolle spielt. Der Schalter wirkt dabei nicht wie ein magischer An-Aus-Knopf, sondern als gezielte Unterbrechung oder Freigabe eines geschlossenen Pfads. Genau von hier aus ist der Schritt zum Magnetismus logisch.
Wie Strom Magnetfelder erzeugt
Hier wird der Bezug zum Thema Magnetismus direkt sichtbar: Fließt elektrischer Strom durch einen Leiter, entsteht um ihn herum ein Magnetfeld. Bei einem geraden Draht ist dieser Effekt relativ schwach, aber messbar. Noch deutlicher wird er in einer Spule, weil sich die Magnetfelder der einzelnen Windungen addieren.
Ein sehr anschaulicher Versuch ist der Draht in der Nähe einer Kompassnadel. Sobald Strom fließt, schlägt die Nadel aus; kehrt man die Stromrichtung um, ändert sich auch die Richtung des Magnetfelds. Ich finde dieses Experiment besonders überzeugend, weil es zeigt, dass Elektrizität und Magnetismus keine getrennten Welten sind, sondern zwei Seiten desselben physikalischen Zusammenhangs.

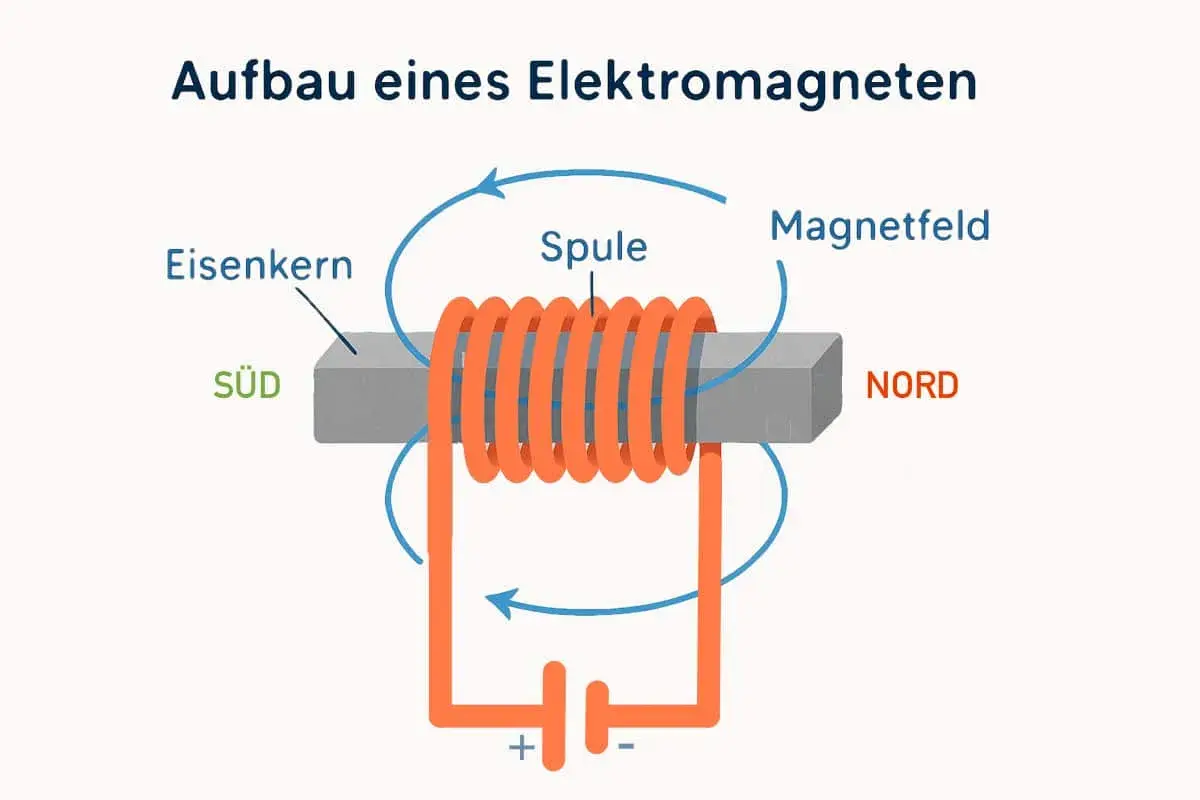

Wird in eine Spule ein Eisenkern eingesetzt, verstärkt sich die magnetische Wirkung deutlich. Genau deshalb funktionieren Elektromagnete so gut: Mit Strom an sind sie aktiv, beim Abschalten verschwindet die Wirkung fast vollständig. Für den Einstieg reicht aber meist schon der reine Drahtversuch, solange man klein, kontrolliert und mit niedriger Spannung arbeitet. Danach stellt sich fast automatisch die Frage, welche Schaltungsart sich für den Anfang am besten eignet.
Reihe oder parallel welcher Aufbau den Einstieg leichter macht
Für das Verstehen der Grundlagen ist die Reihenschaltung meist die bessere Wahl. Alle Bauteile liegen in einem einzigen Strompfad, sodass man den Verlauf des Stroms leicht verfolgen kann. Setzt man zwei Lampen in Reihe, teilen sie sich die verfügbare Spannung; beide leuchten dadurch in der Regel schwächer als eine einzelne Lampe.
| Schaltungsart | Vorteil | Nachteil | Typische Anwendung |
|---|---|---|---|
| Reihenschaltung | Sehr übersichtlich, ideal zum Lernen des Stromwegs. | Fällt ein Bauteil aus, ist der gesamte Kreis unterbrochen. | Schulversuch, einfache Lichterketten, Grundaufbau mit einer Lampe. |
| Parallelschaltung | Verbraucher arbeiten unabhängig voneinander. | Der Aufbau ist etwas komplexer und weniger anschaulich für Anfänger. | Hausinstallation, mehrere Leuchten, getrennt schaltbare Geräte. |
Für den ersten Zugang würde ich deshalb fast immer mit der Reihe beginnen. Sie zeigt am klarsten, dass der Strom einen geschlossenen Weg braucht, und macht spätere Erweiterungen verständlicher. Sobald das sitzt, lohnt sich der Blick auf die typischen Fehler, die den Versuch unnötig verfälschen.
Welche Fehler Anfänger am häufigsten machen
Die meisten Probleme sind keine Physikrätsel, sondern Kontaktfehler oder unpassende Bauteile. Lose Klemmen, beschädigte Kabel oder eine falsche Polung bei der LED reichen schon aus, damit die Schaltung nicht wie erwartet funktioniert. Ich sehe außerdem oft, dass die Quelle zu schwach oder der Verbraucher für die Quelle zu anspruchsvoll gewählt wird.
- Lockere Kontakte führen dazu, dass die Lampe flackert oder gar nicht leuchtet.
- Eine LED ohne passende Polung bleibt dunkel, obwohl die Schaltung sonst korrekt wirkt.
- Eine zu schwache Batterie liefert zwar Spannung, aber unter Last nicht mehr genug Energie.
- Ein Kurzschluss verbindet die Pole fast direkt und kann Batterie, Leitungen und Kontakte stark belasten.
- Die Steckdose gehört nicht in solche Experimente; für Schulaufbauten reicht Kleinspannung völlig aus.
Gerade der Kurzschluss zeigt, warum man einen kleinen Versuch nie mit der Hausinstallation verwechselt. In echten Anlagen schützen Sicherungen und andere Schutzorgane die Leitungen, im Schulversuch sollte man sich dagegen auf ungefährliche Kleinspannung und saubere Verbindungen beschränken. Mit diesem Sicherheitsrahmen lässt sich die Schaltung viel entspannter beobachten.
Was dieser kleine Aufbau für spätere Themen vorbereitet
Der eigentliche Gewinn liegt nicht darin, dass eine Lampe angeht. Der Aufbau erklärt, wie Stromkreise grundsätzlich funktionieren, warum sich Verbraucher unterschiedlich verhalten und weshalb ein stromdurchflossener Leiter ein Magnetfeld erzeugt. Wer das verstanden hat, kann später auch Induktion, Elektromagnete, Messgeräte und komplexere Schaltungen deutlich besser einordnen.
Ich würde diesen Grundversuch deshalb als Scharnier zwischen Elektrizität und Magnetismus beschreiben: klein im Aufbau, aber groß in seiner Aussage. Er zeigt, dass wenige Bauteile genügen, um zentrale physikalische Zusammenhänge sichtbar zu machen. Wer danach Spannung, Stromstärke und Widerstand als zusammenhängendes System betrachtet, ist für die nächsten Schritte bereits sehr gut vorbereitet.
