Ein Transistor ist im Inneren kein geheimnisvolles schwarzes Kästchen, sondern ein präzise aufgebautes Halbleiterbauteil mit Schichten, Übergängen und gezielter Dotierung. Genau dieser innere Aufbau entscheidet darüber, ob das Bauteil verstärkt, schaltet oder hohe Leistungen verträgt. Ich gehe deshalb von den Grundbausteinen aus, erkläre den Unterschied zwischen Bipolartransistor und MOSFET und zeige, welche Teile im Inneren wirklich den Stromfluss bestimmen.
Die wichtigsten Punkte auf einen Blick
- Ein Transistor arbeitet über Schichten, Dotierung und pn-Übergänge, nicht über mechanische Teile.
- Beim Bipolartransistor steuern Basis, Emitter und Kollektor den Stromfluss über zwei pn-Strecken.
- Beim MOSFET formt ein isoliertes Gate einen Kanal zwischen Source und Drain.
- Dotierung, Sperrschicht und parasitäre Effekte bestimmen, wie schnell und robust das Bauteil ist.
- In Datenblättern sind Schwellspannung, RDS(on), hFE und die maximalen Spannungen die wichtigsten Eckwerte.
Für das Verständnis reicht es nicht, nur die Anschlüsse zu kennen. Entscheidend ist, wie die Schichten innen zusammenarbeiten.
Woraus ein Transistor im Kern besteht
Ich sehe einen Transistor am liebsten als gesteuerten Leiter aus Halbleitermaterial. Er braucht mindestens drei Anschlüsse, aber innen vor allem zwei Dinge: Bereiche mit unterschiedlicher Dotierung und Grenzflächen, an denen Ladungsträger entweder durchgelassen oder gesperrt werden. In der Physik ist das ein gutes Beispiel dafür, dass elektrische Felder oft wichtiger sind als Magnetismus. Der eigentliche Trick ist: Ein kleines Steuersignal verändert den Leitungszustand eines deutlich stärkeren Strompfads.
Im einfachsten Sinn besteht der Aufbau aus:
- Halbleitermaterial, meist Silizium
- gezielt dotierten Zonen mit p- oder n-Leitfähigkeit
- einem oder mehreren pn-Übergängen
- elektrischen Kontakten nach außen
- je nach Typ zusätzlichen Isolations- oder Oxidschichten
Genau diese Kombination macht den Transistor so flexibel. Je nach Bauform wird das Steuersignal als Strom oder als Spannung ausgewertet, und daraus ergeben sich die bekannten Familien mit sehr unterschiedlichem Verhalten.
Der Aufbau eines Bipolartransistors

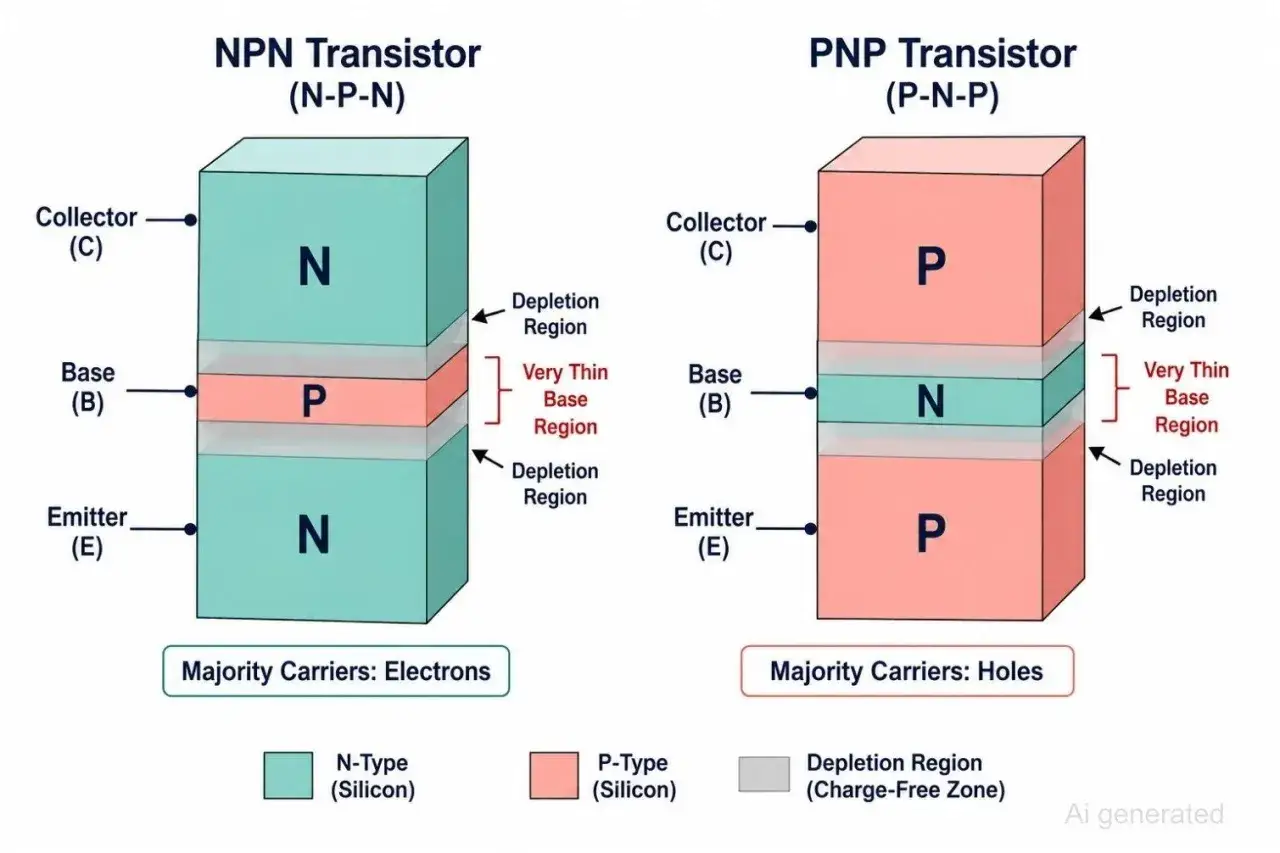

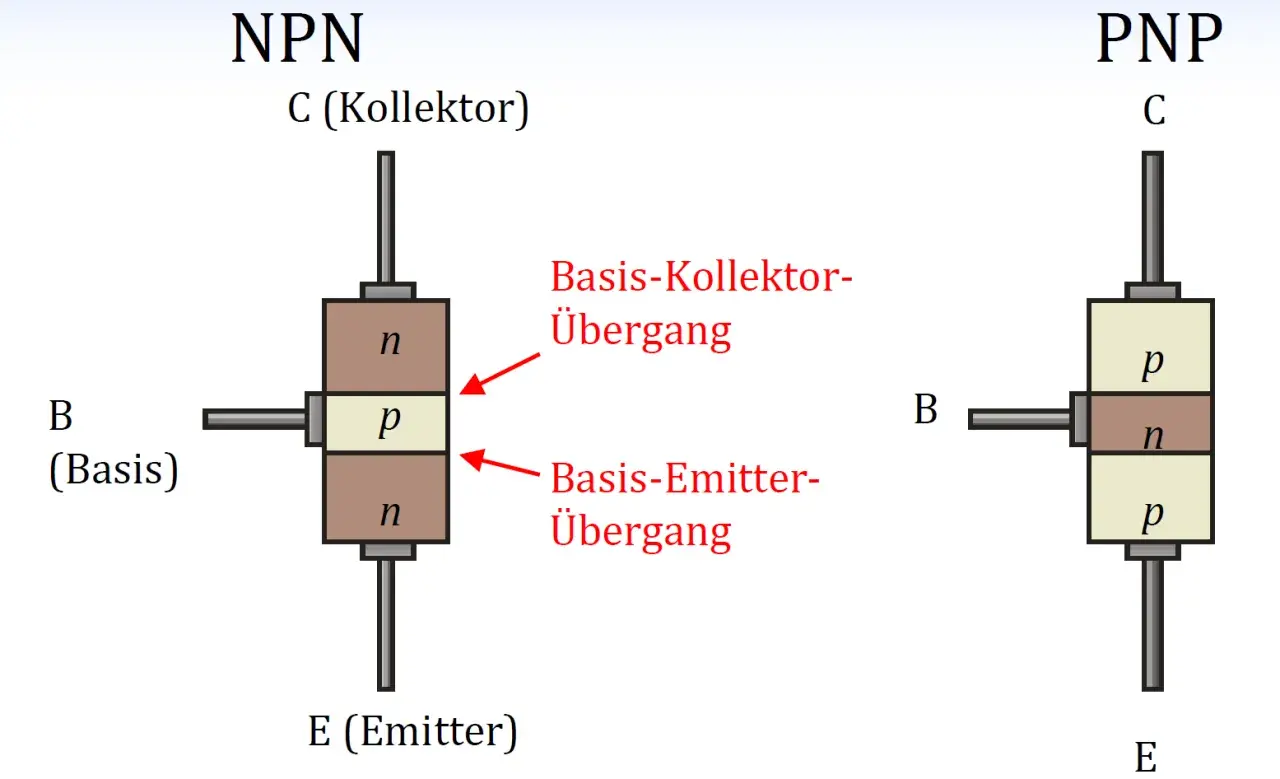

Ein Bipolartransistor besteht aus drei unterschiedlich dotierten Bereichen: Emitter, Basis und Kollektor. Beim NPN-Typ sind Emitter und Kollektor n-dotiert, die Basis ist p-dotiert; beim PNP ist es genau umgekehrt. Die Basis ist sehr dünn und schwach dotiert, weil sie den Strom nicht tragen, sondern nur lenken soll.
Die drei Zonen im Inneren
- Emitter: Er injiziert die Ladungsträger in das Bauteil und ist meist stark dotiert.
- Basis: Sie ist extrem dünn und steuert, wie viele Ladungsträger weiterkommen.
- Kollektor: Er sammelt die Ladungsträger wieder ein und ist meist für höhere Spannungen ausgelegt.
Was im Betrieb passiert
Wird die Basis-Emitter-Strecke im Silizium typischerweise mit rund 0,6 bis 0,7 V in Durchlassrichtung betrieben, strömen Ladungsträger vom Emitter durch die dünne Basis zum Kollektor. Weil die Basis so schmal ist, rekombiniert nur ein kleiner Teil, der Rest wird vom Kollektor aufgenommen. Daraus entsteht die Stromverstärkung. Bei Leistungstransistoren ist der Basisstrom nicht winzig; ich rechne im Entwurf deshalb immer mit einem spürbaren Ansteueraufwand.
Der Bipolartransistor ist damit ein Stromsteuerbauteil. Das erklärt auch, warum er in der analogen Verstärkung lange beliebt war: Die innere Struktur liefert direkt ein gut kontrollierbares Verhältnis zwischen kleinem Steuerstrom und größerem Laststrom. Als Nächstes lohnt sich der Blick auf den MOSFET, denn dort läuft die Steuerung physikalisch ganz anders ab.
Der Aufbau eines MOSFETs
Beim MOSFET liegt die Steuerung nicht in einer leitenden Basis, sondern in einem elektrischen Feld am Gate. Das Gate ist durch eine dünne Oxidschicht vom Halbleiter getrennt; dadurch fließt im stationären Zustand fast kein Gate-Strom. Sobald die Gate-Source-Spannung die Schwellspannung übersteigt, bildet sich unter dem Gate ein leitender Kanal zwischen Source und Drain.
Die wichtigsten Bauteile im Querschnitt
- Gate: Die Steuerelektrode, meist aus Metall oder Polysilizium.
- Gate-Oxid: Die Isolationsschicht, die das Gate elektrisch vom Halbleiter trennt.
- Source und Drain: Die beiden Stromanschlüsse, zwischen denen der Hauptstrom fließt.
- Body oder Substrat: Der Halbleiterbereich, in dem der Kanal entsteht.
- Kanal: Der leitfähige Pfad, der erst durch das elektrische Feld am Gate gebildet wird.
- Driftregion: Vor allem bei Leistungs-MOSFETs wichtig, weil sie hohe Spannungen aufnehmen muss.
Lesen Sie auch: Elektromagnetische Induktion - Einfach erklärt & angewandt
Warum parasitäre Effekte dazugehören
Bei einem Leistungs-MOSFET ist die sogenannte Body-Diode kein Zusatzbauteil, sondern Folge des Aufbaus. Dazu kommen parasitäre Kapazitäten wie Gate-Source-, Gate-Drain- und Drain-Source-Kapazität. Besonders die Gate-Drain-Kapazität ist relevant, weil sie das Schalten verlangsamt und das bekannte Miller-Verhalten erzeugt. Das ist kein Nebenthema, sondern ein direkter Effekt der inneren Geometrie.
In vielen Leistungs-MOSFETs verläuft der Strom vertikal durch das Die, damit größere Ströme und Spannungen möglich sind. Ob die Zellen planar oder als Trench-Struktur ausgeführt sind, ändert die elektrische Logik nicht, aber die Zelldichte, den Widerstand und das Schaltverhalten. Wer den inneren Aufbau versteht, erkennt sofort, warum Dotierung und Sperrschichten so viel ausmachen.
Warum Dotierung und Sperrschichten den Unterschied machen
Dotierung bedeutet, dass man dem Silizium gezielt Fremdatome beimischt, um die Zahl freier Elektronen oder Löcher zu verändern. Genau dadurch entstehen p- und n-Bereiche. Wenn zwei unterschiedlich dotierte Zonen aufeinandertreffen, bildet sich ein pn-Übergang. Die ladungsträgerarme Zone an dieser Stelle nennt man Sperrschicht.
Diese Sperrschicht ist für das Verhalten des Transistors zentral. Sie wächst bei Sperrspannung, blockiert den Strom und bestimmt damit mit, welche Spannung ein Bauteil sicher aushält. Wird die Sperrspannung zu hoch, kommt es zum Durchbruch. Das ist kein gewünschter Betriebszustand, sondern eine Grenze des Materials und der Geometrie.
Aus der Dotierung ergeben sich außerdem praktische Folgen:
- Die Leitfähigkeit der einzelnen Zonen wird festgelegt.
- Die Schwellspannung des Bauteils wird mitbestimmt.
- Die Spannungsfestigkeit hängt stark von der Driftregion ab.
- Verlustleistung und Temperaturverhalten werden indirekt beeinflusst.
Gerade bei Leistungshalbleitern ist die Balance heikel: Eine Zone darf nicht zu stark dotiert sein, sonst verliert sie Spannungsfestigkeit; sie darf aber auch nicht zu schwach sein, sonst steigen die Verluste. Diese Kompromisse erklären, warum verschiedene Transistortypen im Alltag so unterschiedlich eingesetzt werden.
Wie sich die Transistortypen in der Praxis unterscheiden
Wenn ich nur auf den inneren Aufbau schaue, lassen sich die wichtigsten Typen ziemlich klar voneinander abgrenzen. Für die Praxis ist vor allem wichtig, ob ein Bauteil über Strom, Spannung oder eine Kombination aus beidem angesteuert wird. Genau daran hängen Schaltgeschwindigkeit, Ansteueraufwand und thermische Reserve.
| Typ | Innere Struktur | Steuerung | Stärken | Grenzen |
|---|---|---|---|---|
| BJT | Zwei pn-Übergänge mit dünner Basis zwischen Emitter und Kollektor | Basisstrom | Gute lineare Verstärkung, einfache Grundschaltung | Benötigt Ansteuerstrom, thermisch empfindlicher |
| MOSFET | Isoliertes Gate, Kanalbildung im Halbleiter, Body-Diode und parasitäre Kapazitäten | Gate-Spannung | Schnelles Schalten, geringe statische Ansteuerleistung | Gate-Ladung und Kapazitäten begrenzen die Geschwindigkeit |
| IGBT | MOS-Gate kombiniert mit bipolarer Leitstruktur | Gate-Spannung | Gut für hohe Spannungen und Leistungen | Langsamer als ein MOSFET, besonders beim Ausschalten |
Für kleine Verstärkerstufen ist der BJT oft interessant, wenn ein sauberes lineares Verhalten gefragt ist. Für schnelles Schalten und effiziente Ansteuerung ist der MOSFET meist die naheliegende Wahl. Bei sehr hohen Spannungen und Leistungen landet man oft beim IGBT, auch wenn dessen Schaltverhalten langsamer ist. Der innere Aufbau bestimmt also nicht nur die Theorie, sondern sehr direkt die Einsatzgrenzen.
Worauf ich in Datenblättern und Symbolen achte
Ein Schaltzeichen zeigt nur die Funktion, nicht die ganze innere Struktur. Das ist ein häufiger Denkfehler. Wer ein Symbol mit dem realen Querschnitt verwechselt, unterschätzt schnell die Rolle von Oxid, Sperrschicht, Body-Diode oder parasitären Kapazitäten.
In der Praxis lese ich zuerst diese Werte:
- BJT: hFE, VBE, VCE(sat), maximaler Kollektorstrom
- MOSFET: VGS(th), RDS(on), Gesamt-Gateladung Qg, Body-Diode, SOA
- IGBT: VCE(sat), Schaltverluste, zulässige Spannung und Strombelastbarkeit
Besonders wichtig ist beim MOSFET: Die Schwellspannung bedeutet nicht, dass das Bauteil dann schon vollständig leitend ist. Sie sagt nur, ab wann der Kanal überhaupt beginnt, sich zu bilden. Ebenso sind Source und Drain bei Leistungsbauteilen nicht beliebig vertauschbar, weil die Body-Diode die Richtung vorgibt. Beim Bipolartransistor ist die Situation wieder anders: Er braucht einen echten Steuerstrom an der Basis und reagiert deshalb nicht wie ein spannungsgesteuerter Schalter.
Wenn ich einen Transistor im Datenblatt oder im Querschnitt verstehen will, prüfe ich also zuerst die Leitungszone, dann die Steuerschicht und zuletzt die parasitären Effekte. Daraus lässt sich meist schon ablesen, ob das Bauteil eher für Verstärkung, schnelles Schalten oder hohe Leistung geeignet ist.
Was beim inneren Aufbau wirklich zählt
Der wichtigste Gedanke ist für mich ganz schlicht: Ein Transistor wird nicht durch sein Symbol erklärt, sondern durch seinen Schichtaufbau. Erst die Kombination aus Dotierung, pn-Übergängen, Isolationsschichten und parasitären Effekten macht sein Verhalten verständlich. Wer das einmal sauber trennt, liest Schaltbilder und Datenblätter deutlich sicherer.
Für die Praxis bleibt deshalb ein einfacher Merksatz: Der innere Aufbau entscheidet über Steuerart, Schaltgeschwindigkeit, Verlustleistung und Spannungsfestigkeit. Genau dort liegt der Unterschied zwischen einem Bauteil, das in einer Verstärkerstufe gut funktioniert, und einem anderen, das in einer schnellen Leistungsschaltung die bessere Wahl ist. Mit diesem Blick erkennst du schneller, warum Transistoren mit gleichem Außengehäuse im Inneren sehr verschieden sein können.
Wer als Nächstes ein Datenblatt oder ein Schaltbild liest, kann mit diesem Wissen sofort nach den entscheidenden Schichten und Anschlüssen suchen, statt nur auf die äußere Bezeichnung zu schauen.
