Der kapazitive Widerstand beschreibt, warum ein Kondensator Wechselstrom nicht einfach „durchlässt“, sondern je nach Frequenz deutlich bremst oder fast kaum noch stört. Wer das Prinzip versteht, kann Schaltungen besser lesen, Filter sauber einordnen und typische Missverständnisse zwischen Widerstand, Blindwiderstand und Impedanz vermeiden. Genau darum geht es hier: um die Physik dahinter, die Formel, die Phasenverschiebung und die praktische Bedeutung in realen Schaltungen.
Die wichtigsten Punkte auf einen Blick
- Der kapazitive Blindwiderstand ist die frequenzabhängige Opposition eines Kondensators gegen Wechselstrom.
- Die Formel lautet XC = 1 / (2πfC): höhere Frequenz oder größere Kapazität verkleinert den Blindwiderstand.
- Im idealen Kondensator eilt der Strom der Spannung um 90° voraus.
- Bei Gleichspannung sperrt ein geladener Kondensator praktisch, bei Wechselspannung hängt alles von Frequenz und Kapazität ab.
- Reale Kondensatoren haben Verluste und parasitäre Induktivität, deshalb gilt das Idealbild nur näherungsweise.
- In Filtern, Koppelkondensatoren und Entkopplungen wird genau diese Frequenzabhängigkeit genutzt.
Was der kapazitive Blindwiderstand wirklich beschreibt
Ich trenne hier bewusst zwischen ohmschem Widerstand und dem Verhalten eines Kondensators im Wechselstromkreis. Ein Widerstand wandelt elektrische Energie dauerhaft in Wärme um. Ein idealer Kondensator speichert Energie nur kurz im elektrischen Feld und gibt sie im nächsten Moment wieder zurück. Deshalb spricht man bei ihm genauer von einem Blindwiderstand oder von Reaktanz.
Der entscheidende Punkt ist: Ein Kondensator ist kein Bauteil mit einem festen Widerstandswert wie ein Metallfilmwiderstand. Seine „Gegenwirkung“ hängt davon ab, wie schnell sich die Spannung ändert. Bei Gleichspannung ist das nach dem Aufladen fast gar nicht mehr der Fall, bei Wechselspannung dagegen ständig. Genau daraus entsteht die frequenzabhängige Wirkung, die in Schaltungen so nützlich ist.
Wer das einmal sauber im Kopf trennt, versteht auch sofort, warum ein Kondensator in der einen Situation wie ein fast offener Schalter wirkt und in der anderen fast wie ein Leiter. Wie stark dieser Effekt ist, zeigt die Formel sehr direkt.
So liest sich die Formel ohne Fachnebel
Für den idealen Kondensator gilt:
XC = 1 / (2πfC)
Die Formel ist kurz, aber sie sagt viel aus. f ist die Frequenz in Hertz, C die Kapazität in Farad und XC der kapazitive Blindwiderstand in Ohm. Wer lieber mit Kreisfrequenz rechnet, verwendet auch XC = 1 / (ωC) mit ω = 2πf.
| Größe | Bedeutung | Einheit |
|---|---|---|
| XC | kapazitiver Blindwiderstand | Ω |
| f | Frequenz | Hz |
| C | Kapazität | F |
| ω | Kreisfrequenz, also 2πf | rad/s |
Für die Praxis ist ein einfacher Merksatz hilfreich: Verdoppelt sich die Frequenz, halbiert sich XC. Verdoppelt sich die Kapazität, halbiert sich der Blindwiderstand ebenfalls. Der Zusammenhang ist also streng umgekehrt proportional. Wer an der Formel herumrechnet, merkt schnell, dass kleine Kondensatoren bei niedrigen Frequenzen sehr „groß“ wirken können.
Ein Beispiel macht das greifbar: Ein Kondensator mit 100 nF hat bei 50 Hz einen Blindwiderstand von rund 31,8 kΩ. Bei 1 kHz sind es noch etwa 1,59 kΩ, bei 10 kHz nur noch rund 159 Ω. Der gleiche Kondensator verhält sich also je nach Frequenz völlig anders. Genau deshalb funktioniert derselbe Baustein in Netzfiltern, Audioschaltungen und HF-Anwendungen jeweils anders.
Die Formel ist damit nicht nur Rechenhilfe, sondern die eigentliche Erklärung für das Verhalten im Wechselstromkreis. Als Nächstes lohnt sich der Blick auf die beiden Stellschrauben, die in der Praxis am meisten verändern: Frequenz und Kapazität.
Warum Frequenz und Kapazität den Unterschied machen
Der kapazitive Widerstand fällt mit steigender Frequenz. Das klingt simpel, hat aber große Folgen: Tiefe Frequenzen werden stärker gebremst, hohe Frequenzen deutlich weniger. Deshalb kann ein Kondensator Signale auswählen oder Störungen gezielt kurzschließen, je nachdem, wie die Schaltung aufgebaut ist.
| Änderung | Auswirkung auf XC | Typische Folge |
|---|---|---|
| Frequenz steigt | XC sinkt | Das Bauteil lässt Wechselanteile leichter passieren |
| Frequenz sinkt | XC steigt | Der Kondensator wirkt stärker wie eine Sperre |
| Kapazität steigt | XC sinkt | Auch tiefere Frequenzen werden besser „durchgelassen“ |
| Kapazität sinkt | XC steigt | Nur schnell wechselnde Signale beeinflussen den Strom stark |
Bei Gleichstrom ist die Frequenz praktisch null. In der idealen Rechnung geht XC dann gegen unendlich, also gegen eine Sperre. Bei sehr hohen Frequenzen geht der Wert dagegen gegen null. Das ist der Grund, warum ein Kondensator im Hochfrequenzbereich oft sehr wirksam ist, im Niederfrequenzbereich aber überraschend „träge“ wirken kann.
Ich finde den Vergleich mit der Spule hilfreich: Dort läuft der Effekt genau andersherum. Die Spule wird mit steigender Frequenz immer „widerständiger“, der Kondensator immer weniger. Diese Gegenbewegung ist im Themenfeld Elektrizität und Magnetismus kein Nebenaspekt, sondern ein zentrales Strukturprinzip vieler Schaltungen.
Wenn man diesen Verlauf verstanden hat, ist die nächste Frage logisch: Warum laufen Strom und Spannung am Kondensator nicht gleichzeitig? Genau dort steckt die eigentliche Physik.

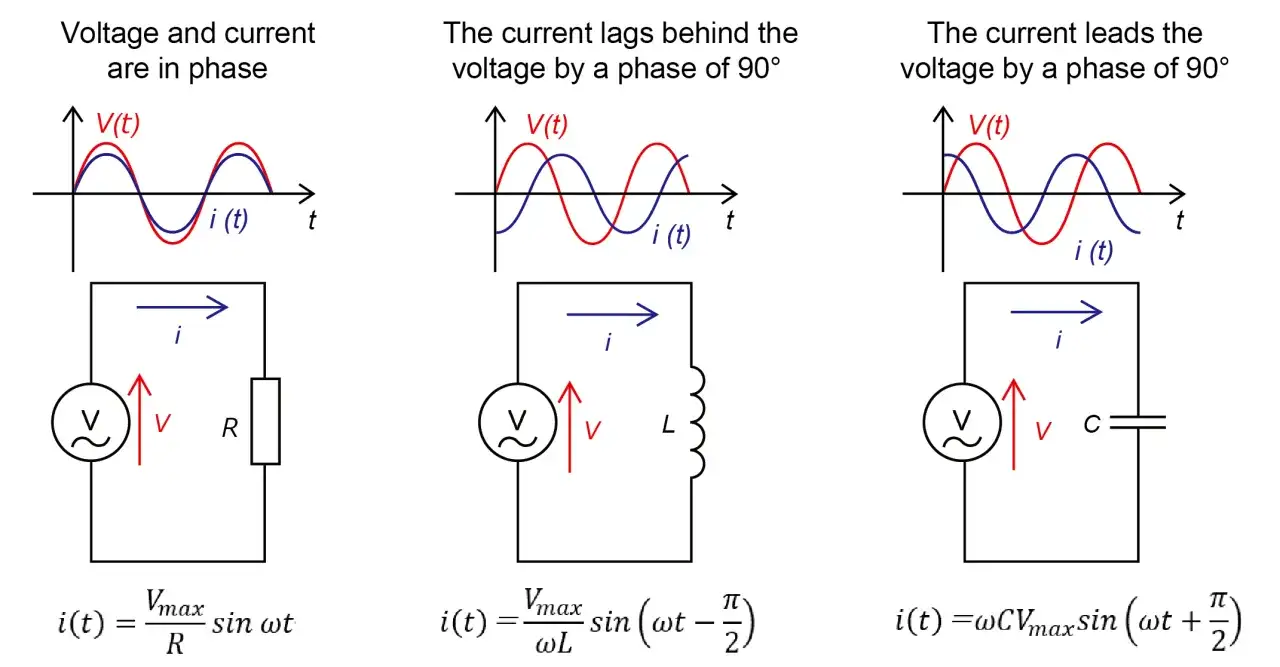

Warum Strom und Spannung nicht gleichzeitig verlaufen
Im idealen Kondensator gilt i = C · du/dt. Der Strom hängt also davon ab, wie schnell sich die Spannung ändert, nicht nur davon, wie groß sie gerade ist. Deshalb ist der Strom am größten, wenn die Spannung am schnellsten steigt oder fällt. Bei sinusförmiger Wechselspannung führt das zu einer Phasenverschiebung von 90°: Der Strom eilt vor, die Spannung folgt nach.
Das ist keine mathematische Spielerei. Es erklärt, warum ein Kondensator in einem Wechselstromkreis nicht einfach „mehr oder weniger leitet“, sondern zeitlich versetzt reagiert. Im idealen Fall ist die mittlere Wirkleistung null, denn die Energie wird nur im elektrischen Feld gespeichert und kurz darauf wieder an die Quelle zurückgegeben. Genau dieses Hin- und Her ist die Ursache für die Bezeichnung Blindleistung.

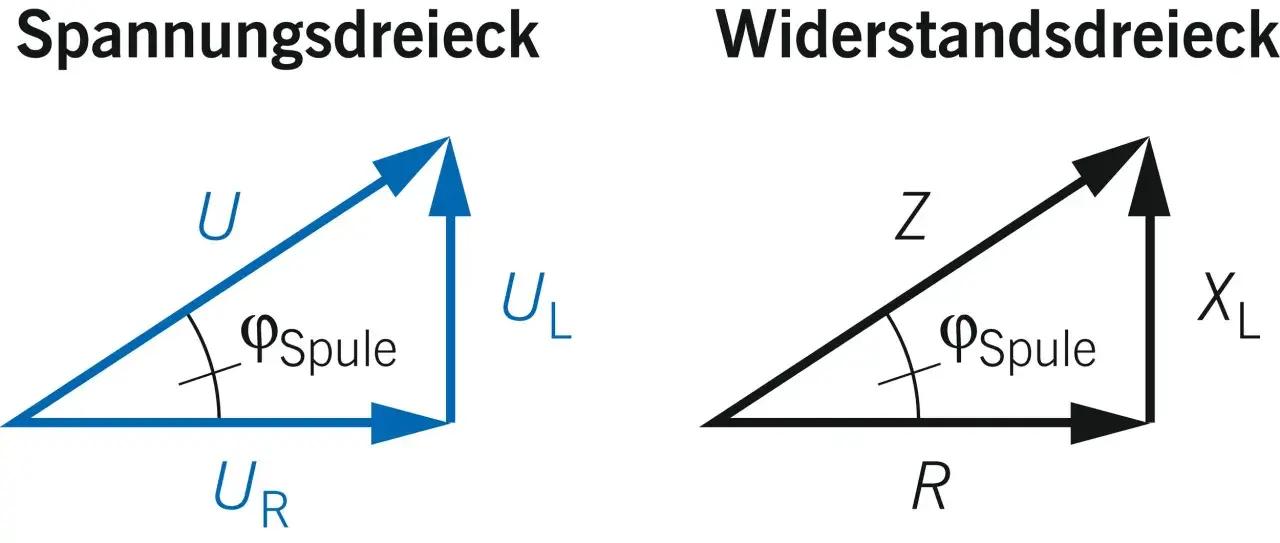

Für Messungen ist das wichtig, weil Amplitude und Phase zusammengehören. Wer nur Spannungswerte betrachtet, sieht beim Kondensator leicht einen falschen Zusammenhang. Im Oszilloskop oder im Zeigerdiagramm wird dagegen sofort sichtbar, dass der Strom dem Spannungsverlauf vorausläuft. Ich würde deshalb bei Lern- und Prüfungsaufgaben immer zuerst fragen: Ist hier die Phase Teil der Aufgabe oder wird nur der Betrag gesucht?
Die Phase ist mehr als eine Randnotiz. Sie bestimmt mit, wie sich der Kondensator in Filtern, Koppelschaltungen und Resonanzkreisen verhält. Genau dort wird der Effekt technisch genutzt.
Wo der Effekt in der Schaltungstechnik nützlich wird
In der Praxis ist der frequenzabhängige Charakter des Kondensators kein theoretisches Detail, sondern ein Werkzeug. Je nachdem, wie man ihn einsetzt, kann er Gleichanteile blockieren, Störungen aus der Versorgung ziehen oder zusammen mit Widerständen und Spulen Filter bilden. Ich sehe darin eine der elegantesten Eigenschaften passiver Bauelemente überhaupt: Ein Teil des Effekts entsteht einfach durch Physik, nicht durch komplizierte Steuerung.
| Anwendung | Rolle des Kondensators | Warum das nützlich ist |
|---|---|---|
| Koppelkondensator | blockiert Gleichspannung, lässt Wechselanteile passieren | Signalstufen können gekoppelt werden, ohne ihre Arbeitspunkte zu verschieben |
| Entkopplung / Abblocken | senkt für schnelle Störungen den Impedanzpfad | Versorgungsspannungen werden ruhiger, besonders nahe an ICs |
| RC-Filter | bestimmt mit dem Widerstand die Grenzfrequenz | Hochpass oder Tiefpass je nach Anordnung |
| Schwingkreis | tauscht Energie mit der Spule aus | Resonanz, Abstimmung und Frequenzselektivität |
Ein typischer Denkfehler besteht darin, den Kondensator „nur“ als Speicherbauteil zu sehen. Das stimmt zwar, aber im Wechselstrombetrieb ist er gleichzeitig ein frequenzabhängiges Werkzeug. Genau deshalb findet man kleine Keramikkondensatoren nahe an digitalen Bausteinen und größere Werte dort, wo tiefer liegende Frequenzen behandelt werden sollen.
Für mich ist hier die Frage immer dieselbe: Welche Frequenzen sollen durchkommen, welche sollen unterdrückt werden? Sobald das klar ist, ergibt sich die Kapazität oft fast von selbst. Die eigentliche Kunst liegt dann darin, die typischen Fehler bei der Einschätzung zu vermeiden.
Typische Denkfehler, die ich bei Kondensatoren oft sehe
Der häufigste Fehler ist, den Kondensator wie einen normalen Widerstand zu behandeln. Das führt schnell in die Irre, weil sein Verhalten nicht konstant ist, sondern von Frequenz, Signalform und Schaltungskontext abhängt. Wer nur nach „großem“ oder „kleinem“ Widerstand fragt, übersieht die eigentliche Abhängigkeit.
- Frequenz wird ignoriert. Ohne Frequenzangabe ist die Aussage über den Blindwiderstand unvollständig.
- Gleichstromintuition wird auf Wechselstrom übertragen. Ein geladener Kondensator sperrt bei DC, verhält sich aber bei AC ganz anders.
- Phase wird weggelassen. Betrag und zeitlicher Verlauf sind nicht dasselbe.
- Kapazität wird isoliert betrachtet. Der reale Effekt hängt immer auch von der Quellimpedanz und vom Lastnetzwerk ab.
- Ein Multimeter wird überschätzt. Für den echten Verlauf sind Oszilloskop oder Messaufbau mit bekannter Frequenz oft deutlich aussagekräftiger.
Besonders problematisch ist die Vorstellung, ein Kondensator habe „immer denselben Widerstand“. Das stimmt nur in einem sehr groben, didaktischen Sinn. In der technischen Praxis ist die Frequenzabhängigkeit der Kern der Sache. Wer das akzeptiert, spart sich viele Fehlinterpretationen bei Filtern, Entkopplungen und Signalpfaden.
Der nächste Schritt ist deshalb ein realistischer Blick auf das Bauteil selbst: Ideal ist der Kondensator nur auf dem Papier. In echten Schaltungen kommen Verluste und parasitäre Effekte dazu.
Was reale Kondensatoren vom Idealbild trennt
Ein echter Kondensator ist nie nur Kapazität. In Datenblättern tauchen deshalb zusätzliche Begriffe auf, die man kennen sollte, wenn man die Praxis ernst nimmt. Für das grundlegende Verständnis reichen drei Begriffe besonders weit: ESR, ESL und Leckstrom.
ESR als Verlustanteil
ESR steht für Equivalent Series Resistance, also einen wirksamen Serienwiderstand. Er steht für ohmsche Verluste im Bauteil und sorgt dafür, dass nicht alles Energieaustausch im Feld bleibt. Das ist vor allem bei hohen Strömen und in Entkopplungen relevant, weil sich das Bauteil erwärmen kann und die Dämpfung steigt.
ESL als parasitäre Induktivität
ESL bedeutet Equivalent Series Inductance. Gemeint ist die kleine Induktivität von Anschlüssen, Geometrie und Innenaufbau. Sie wird oft erst bei höheren Frequenzen sichtbar, kann aber dann die schöne Idealannahme kippen. Ab einer bestimmten Eigenresonanz verhält sich ein realer Kondensator nicht mehr nur kapazitiv, sondern das Gesamtverhalten wird zunehmend induktiv.
Lesen Sie auch: Thomson-Formel: LC-Schwingkreise einfach verstehen
Leckstrom und die Grenze nach unten
Auch im Gleichstrombetrieb ist kein Bauteil vollkommen ideal. Das Dielektrikum lässt oft einen kleinen Leckstrom zu. Für viele Alltagsanwendungen ist das unkritisch, in Präzisions- oder Langzeitschaltungen aber durchaus relevant. Hier zeigt sich, dass ein Kondensator nicht einfach „perfekt sperrt“, sondern nur sehr gut isoliert.
Darum ist eine einzelne Nennkapazität nie die ganze Wahrheit. Wer echte Bauteile sinnvoll einsetzen will, schaut zusätzlich auf Frequenzgang, Verlustfaktor und, wenn nötig, die Impedanzkurve im Datenblatt. Genau dort erkennt man oft auch die Grenzen der praktischen Nutzung.
Welche Faustregeln mir für schnelle Einschätzungen helfen
Wenn ich Kondensatoren in einer Schaltung grob bewerte, halte ich mich an ein paar einfache Regeln. Sie ersetzen keine Rechnung, aber sie verhindern die gröbsten Fehlannahmen.
- Bei gleicher Kapazität gilt: mehr Frequenz bedeutet weniger Blindwiderstand.
- Bei gleicher Frequenz gilt: mehr Kapazität bedeutet weniger Blindwiderstand.
- Für Gleichspannung ist der ideale Kondensator nach dem Aufladen praktisch eine Sperre.
- Für schnelle Wechselanteile kann derselbe Kondensator fast wie eine Leitung wirken.
- In realen Schaltungen vergleiche ich XC nie isoliert, sondern immer mit Widerständen, Quellenimpedanz und Last.
So bleibt der kapazitive Widerstand kein abstrakter Sonderfall, sondern ein nützliches Werkzeug für echte Entscheidungen beim Schaltungsaufbau. Wer Frequenz, Phase und parasitäre Effekte gemeinsam denkt, versteht Kondensatoren deutlich sicherer als mit einer reinen Formelsammlung. Genau diese Kombination macht den Unterschied zwischen bloßem Auswendiglernen und brauchbarem technischen Verständnis.
