Die wichtigsten Punkte zum Aufbau einer Solarzelle
- Der Kern ist fast immer ein Halbleiter, meist Silizium, mit einem p-n-Übergang als elektrischer Trennstelle.
- Eine Frontseite mit Antireflexschicht und feinen Metallkontakten lässt Licht hinein und sammelt den Strom ein.
- Das interne elektrische Feld trennt Elektronen und Löcher, damit aus Licht nutzbarer Gleichstrom wird.
- Ein Solarmodul ist mehr als eine Hülle: Glas, Folien, Rückseite, Bypass-Dioden und Anschlussdose gehören zur Funktion dazu.
- Moderne Zelltypen verändern den inneren Aufbau, nicht aber das Grundprinzip der Stromerzeugung.
- Wer Leistung verstehen will, muss auch Verschattung, Temperatur und Kontaktverluste mitdenken.

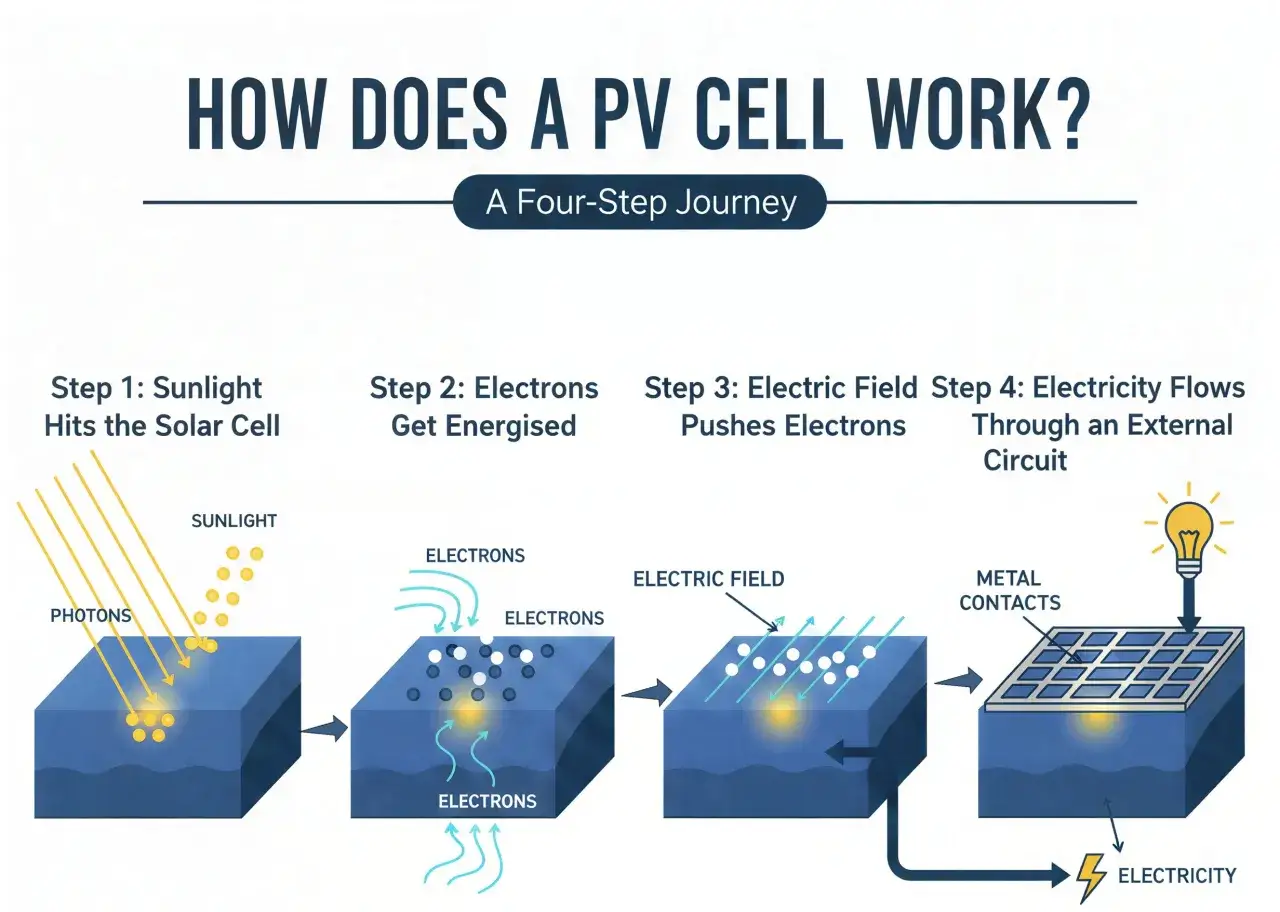

Wie aus Licht elektrischer Strom wird
Ich trenne den Ablauf gern in drei Schritte, weil genau dort das Prinzip klar wird: Licht trifft auf den Halbleiter, es entstehen freie Ladungsträger, und ein internes Feld sortiert sie in die richtige Richtung. Dieser Strom ist zunächst Gleichstrom; Wechselstrom entsteht erst später über den Wechselrichter.
Photonen lösen Ladungsträger aus
Trifft ein Photon mit genügend Energie auf Silizium, kann es ein Elektron aus seiner Bindung lösen. Es bleibt dann ein Elektron-Loch-Paar zurück. Das Elektron ist beweglich, das Loch verhält sich ebenfalls wie ein positiver Ladungsträger. Diese grundlegende Ladungserzeugung ist der eigentliche Ausgangspunkt jeder Photovoltaikzelle.
Das elektrische Feld sortiert Elektronen und Löcher
In einer Solarzelle gibt es eine eingebaute Trennstelle, den p-n-Übergang. Dort entsteht eine Raumladungszone mit einem internen elektrischen Feld. Dieses Feld schiebt Elektronen in eine Richtung und Löcher in die andere. Genau dadurch werden die Ladungen getrennt, bevor sie sich wieder gegenseitig neutralisieren können.
Lesen Sie auch: Leiterschleife im Magnetfeld - Drehmoment & Induktion verstehen
Kontakte machen aus dem Effekt nutzbaren Strom
Die getrennten Ladungsträger müssen anschließend abgeführt werden, sonst bleibt der Effekt im Halbleiter stecken. Dafür gibt es metallische Kontakte auf Vorder- und Rückseite. Sie führen den Strom aus der Zelle heraus, aber so sparsam wie möglich, damit sie nicht zu viel Licht abschatten. Aus meiner Sicht ist das der erste Punkt, an dem Physik und Ingenieurpraxis unmittelbar zusammenkommen.
Damit ist der funktionale Kern klar, und als Nächstes lohnt sich der Blick auf die einzelnen Schichten, aus denen diese Wirkung überhaupt entsteht.

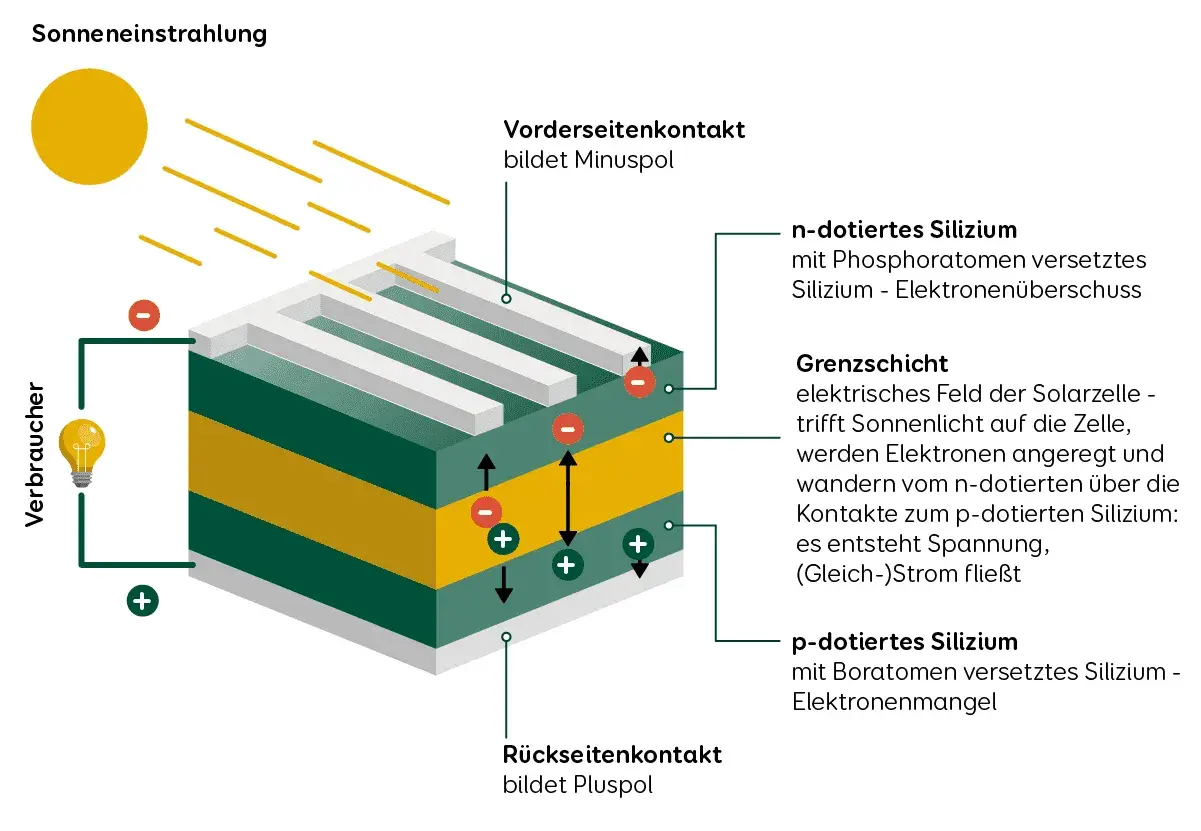

Aus welchen Schichten eine Solarzelle aufgebaut ist
Bei klassischen Siliziumzellen ist der Wafer oft nur etwa 150 bis 200 Mikrometer dick. Das ist erstaunlich wenig Material für ein Bauelement, das über Jahrzehnte arbeiten soll. Ich trenne deshalb gern zwischen optischen, elektrischen und passivierenden Schichten, weil nicht jede Lage direkt Strom erzeugt. Manche Aufgaben sind viel unsichtbarer, aber genauso wichtig.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Oberflächenstruktur und Antireflexschicht | Reduziert Reflexion und lenkt Licht tiefer ins Material | Mehr Licht bleibt im Halbleiter, statt an der Oberfläche verloren zu gehen |
| Frontkontakt mit feinen Metallfingern | Sammelt Ladungsträger auf der Vorderseite | Die Kontakte müssen leitfähig sein, dürfen aber die Fläche nicht zu stark beschatten |
| Emitter, meist n-dotiert | Bildet mit der Basis die aktive Grenzfläche | Hier entsteht der p-n-Übergang, also die Trennstelle für Elektronen und Löcher |
| Basis, meist p-dotiert | Nimmt den größten Teil des Lichts auf | Sie ist der eigentliche Absorber und bestimmt mit über Spannung und Ertrag |
| Rückseitenpassivierung und Rückkontakt | Verringert Rekombination und leitet Strom ab | Je besser die Rückseite passiviert ist, desto weniger Ladung geht vorzeitig verloren |
Die wichtigste Idee ist einfach: Licht soll hinein, Ladung soll heraus, Verluste sollen klein bleiben. Genau deshalb wirken gute Zellen äußerlich oft unspektakulär, technisch aber sehr fein abgestimmt. Der nächste Schritt ist die Dotierung, denn ohne sie gäbe es diese Trennwirkung nicht.
Warum Dotierung und der p-n-Übergang alles entscheiden
Dotierung bedeutet, dass dem reinen Silizium winzige Mengen anderer Elemente zugesetzt werden. Mit Bor entsteht eine p-dotierte Schicht, in der es eher an Elektronen fehlt. Mit Phosphor entsteht eine n-dotierte Schicht mit einem Elektronenüberschuss. Diese gezielte Veränderung ist kein Nebendetail, sondern der Punkt, an dem aus Silizium ein photovoltaisches Bauelement wird.
Wenn beide Zonen miteinander verbunden werden, gleichen sich Ladungsträger an der Grenzfläche aus. Zurück bleibt eine Zone, in der kaum freie Ladung vorhanden ist, aber ein inneres elektrisches Feld wirkt. Das ist der p-n-Übergang in seiner funktionalen Form. Er trennt die erzeugten Elektronen und Löcher, noch bevor sie sich wieder gegenseitig aufheben können.
In der Praxis liegt die Spannung einer einzelnen Siliziumzelle grob im Bereich von 0,5 bis 0,7 Volt, je nach Technologie und Betriebszustand. Ich halte das für einen der häufigsten Denkfehler: Eine Solarzelle liefert nicht einfach "viel Spannung", sondern viele kleine, sauber addierbare Spannungsbeiträge. Erst die Verschaltung macht daraus ein Modul mit sinnvoller Nutzspannung.
Ein zweiter Begriff, der hier wichtig ist, ist die Rekombination. Damit ist gemeint, dass ein Elektron wieder in ein Loch fällt und die gewonnene Energie verloren geht. Gute Passivierung, saubere Grenzflächen und passende Kontakte reduzieren genau diesen Verlust. Wer das verstanden hat, kann auch den Unterschied zwischen Zelle und Modul sauber einordnen.
Wie aus einzelnen Zellen ein Modul wird
Eine Zelle ist noch kein fertiges Dachprodukt. Erst Glas, Einbettungsfolie, Rückseite, Verschaltung und Anschlussdose machen aus vielen kleinen Halbleiterflächen ein wetterfestes Solarmodul. Ich sehe hier oft das größte Missverständnis: Das Modul ist nicht bloß eine Hülle, sondern Teil der elektrischen und mechanischen Funktion.
| Komponente | Funktion im Modul | Praktischer Effekt |
|---|---|---|
| Frontglas | Schützt vor Hagel, Schmutz und mechanischer Belastung | Das Licht muss trotzdem möglichst verlustarm durchkommen |
| Einbettungsfolie, meist EVA oder POE | Fixiert die Zellen und isoliert sie gegen Feuchtigkeit | Sie dämpft Spannungen im Verbund und erhöht die Lebensdauer |
| Zellstrings und Lötbändchen | Schalten Zellen in Reihe und verbinden sie elektrisch | Die Spannung steigt, die Stromwege bleiben kontrollierbar |
| Bypass-Dioden | Überbrücken verschattete Teilbereiche | Teilverschattung führt nicht sofort zu massivem Leistungsverlust oder Hotspots |
| Rückseite, Backsheet oder Glas | Dient als Schutz- und Isolierschicht | Glas-Glas-Module sind oft schwerer, aber mechanisch sehr robust |
| Anschlussdose | Führt den erzeugten Strom aus dem Modul heraus | Hier werden Kabel und Schutzbauteile zusammengeführt |
Heute bestehen Module oft aus 60 oder 120 Halbzellen statt aus wenigen grob verschalteten Einheiten. Das hilft, ohmsche Verluste zu senken und das Verhalten bei Verschattung zu verbessern. Mehr Zellen oder mehr Halbzellen bedeuten aber nicht automatisch mehr Leistung, sondern erst einmal eine andere elektrische Architektur. Genau deshalb lohnt sich der Blick auf die Zelltypen selbst.
Welche Zelltypen den inneren Aufbau verändern
Zu den wichtigsten Weiterentwicklungen gehören heute verschiedene kristalline Siliziumkonzepte, Dünnschichtzellen und Tandemzellen. Ich würde diese Systeme nicht nach Schlagworten bewerten, sondern danach, was sich am inneren Aufbau tatsächlich ändert. Denn die spannende Frage ist nie nur, welche Technologie es ist, sondern welche Schichten und Kontaktstrukturen sie verwendet.
| Typ | Was am Aufbau anders ist | Stärken | Grenzen |
|---|---|---|---|
| Klassische kristalline Siliziumzelle | P-n-Übergang in einem Siliziumwafer mit Frontkontakt | Robust, bewährt, industriell sehr verbreitet | Teile der Frontfläche werden durch Metallkontakte beschattet |
| TOPCon | Tunneloxid-passivierter Kontakt auf der Rückseite | Weniger Rekombination, hohe Spannung, gute Effizienz | Fertigung ist komplexer als bei älteren Standardzellen |
| HJT | Kristalliner Siliziumkern mit dünnen amorphen Siliziumschichten | Sehr gutes Temperaturverhalten und starke Leistungswerte | Aufwändiger und meist teurer in der Herstellung |
| Dünnschichtzelle | Aktive Schicht nur wenige Mikrometer dick, auf ein Trägermaterial aufgebracht | Materialsparend, teilweise flexibel, interessant für spezielle Anwendungen | Oft geringere Flächenleistung als moderne Siliziumzellen |
| Tandemzelle | Zwei Absorber mit unterschiedlichen Bandlücken werden übereinander kombiniert | Das Sonnenspektrum wird besser ausgenutzt, großes Effizienzpotenzial | Technisch anspruchsvoll, Stabilität und Skalierung bleiben zentrale Hürden |
Bifazial ist dabei kein eigenes Material, sondern ein Konstruktionsprinzip: Auch die Rückseite kann Licht nutzen. Das lohnt sich vor allem auf hellen Untergründen oder in Freiflächenanlagen; auf dunklen Dächern ist der Zusatznutzen deutlich kleiner. Solche Details entscheiden oft mehr über den Alltagsertrag als ein schöner Laborwert auf dem Papier.
Worauf ich bei Aufbau, Leistung und Verschattung zuerst schaue
Wenn ich eine Solarzelle oder ein Modul fachlich bewerte, schaue ich zuerst auf vier Dinge: Lichtverlust an der Front, elektrische Widerstände, Wärmeverhalten und Verschattungsempfindlichkeit. Ein gutes Datenblatt sagt deshalb nicht nur etwas über den Spitzenwirkungsgrad, sondern auch über Temperaturkoeffizient, Bypass-Dioden, mechanische Lasten und die Art der Kontaktierung. Genau dort trennt sich hübsche Technik von wirklich gutem Engineering.
- Weniger Abschattung auf der Vorderseite verbessert den Lichtdurchsatz.
- Niedrige Rekombination erhöht die Spannung und damit den Ertrag.
- Saubere Verschaltung macht Teilverschattung weniger schmerzhaft.
- Gute Wärmeabfuhr stabilisiert die Leistung an heißen Tagen.
Der praktische Merksatz ist einfach: Erst die Schichten verstehen, dann Kontakte und Dotierung prüfen, danach den Modulaufbau betrachten. Wer Solarzellen so liest, erkennt schneller, warum zwei äußerlich ähnliche Produkte im Betrieb ganz unterschiedlich performen. Genau darin liegt der eigentliche Nutzen eines sauberen technischen Verständnisses.
