Die wichtigsten Punkte auf einen Blick
- Die magnetische Flussdichte ist die lokale Feldgröße; gemessen wird sie in Tesla.
- B beschreibt die Kraftwirkung auf Ladungen und stromdurchflossene Leiter, nicht einfach nur „die Anzahl der Feldlinien“.
- H ist die magnetische Feldstärke in A/m, also die Anregung des Feldes; beide Größen sind verwandt, aber nicht gleich.
- Im Vakuum gilt vereinfacht B = μ0 · H; in Materialien spielt zusätzlich die Permeabilität eine große Rolle.
- Typische Größen reichen von Mikrotesla im Alltag bis zu mehreren Tesla in der MRT.
- Für die Praxis sind nicht nur der Zahlenwert, sondern auch Geometrie, Material und Messmethode entscheidend.
Was das B-Feld physikalisch beschreibt
Ich trenne hier bewusst zwischen Gefühl und Physik: Ein Magnet „zieht“ nicht abstrakt, sondern erzeugt an jedem Ort ein Feld mit bestimmter Stärke und Richtung. Diese Größe ist ein Vektor, also nicht nur ein Betrag, sondern auch eine Orientierung. Genau deshalb reicht es nicht, einfach von „starkem Magnetismus“ zu sprechen.
Die Wirkung wird besonders anschaulich, wenn ein stromdurchflossener Leiter im Feld steht. Dann wirkt eine Kraft auf den Leiter, und aus dieser Kraft lässt sich das Feld ableiten. Darum ist das B-Feld für die Elektrodynamik so wichtig: Es beschreibt nicht nur einen Zustand, sondern unmittelbar eine messbare Wechselwirkung.
| Größe | Formelzeichen | Einheit | Was sie beschreibt |
|---|---|---|---|
| Magnetische Flussdichte | B | Tesla (T) | Örtliche Feldwirkung und Kraft auf bewegte Ladungen |
| Magnetische Feldstärke | H | A/m | Magnetische Anregung durch Ströme oder Magnetisierung |
| Magnetischer Fluss | Φ | Weber (Wb) | Gesamtmenge des Magnetfelds durch eine Fläche |
Für viele Lernende ist genau diese Unterscheidung der erste Aha-Moment. Sobald klar ist, dass B, H und Φ verschiedene Rollen spielen, werden Formeln und Aufgaben deutlich verständlicher. Als Nächstes schauen wir deshalb auf die Begriffe, die am häufigsten durcheinandergeraten.
Worin sich B, H und magnetischer Fluss unterscheiden
B ist die Größe, die in der Praxis oft direkt interessiert, weil sie die Kraftwirkung im Raum beschreibt. H dagegen steht eher für die „Ursache“ im Sinne der magnetischen Anregung, etwa durch einen Strom in einer Spule. Der magnetische Fluss Φ ist wiederum keine lokale Stärke, sondern eine aufsummierte Größe über eine Fläche.Ich merke immer wieder: Wer diese drei Begriffe in einen Topf wirft, versteht zwar die Schlagworte, aber nicht die Physik dahinter. Ein magnetischer Fluss kann groß sein, obwohl die lokale Flussdichte an einzelnen Stellen gering bleibt. Umgekehrt kann ein sehr starkes lokales Feld durch eine kleine Fläche dennoch einen kleinen Fluss ergeben.
Praktisch hilft eine einfache Faustregel: B ist lokal, H ist die Anregung, Φ ist die Gesamtsumme durch eine Fläche. Genau diese Trennung spart später Fehler in Aufgaben, Datenblättern und technischen Spezifikationen. Danach lohnt sich der Blick darauf, wie man das Feld tatsächlich berechnet und misst.
Wie man das Feld berechnet und misst
Für einen geraden Leiter im rechten Winkel zum Feld ist die Grundidee sehr einfach: Die Kraft wächst mit Stromstärke und Leiterlänge. In der vereinfachten Form lautet der Zusammenhang F = B · I · l, wenn Leiter und Feld senkrecht zueinander stehen. Allgemeiner kommt noch der Winkel dazu: F = B · I · l · sin(α).
Für bewegte Ladungen gilt dieselbe Logik in anderer Form. Dort schreibt man die Kraft oft als F = q · v · B · sin(α). Das ist wichtig, wenn man etwa verstehen will, warum Teilchen in Magnetfeldern auf Kreis- oder Schraubenbahnen gelenkt werden.
In Materialien wird die Flussdichte häufig über die Beziehung B = μ0 · μr · H beschrieben. Das funktioniert gut in vielen linearen Fällen, etwa bei Luft, nicht aber blind in jedem Eisenkern oder bei Sättigung. Genau hier beginnt die praktische Physik: Formeln sind wertvoll, aber nur unter den Bedingungen, für die sie gelten.
- Hall-Sonde: robust, verbreitet und gut für direkte Messungen der Flussdichte.
- Fluxgate-Magnetometer: sehr empfindlich bei kleinen Feldern, etwa in der Geophysik oder Abschirmtechnik.
- Messspule: sinnvoll bei zeitlich veränderlichen Feldern, weil die Induktion messbar wird.
- NMR-gestützte Verfahren: in der Metrologie relevant, wenn die Einheit sehr präzise dargestellt werden muss.
Für die Praxis zählt also nicht nur der Wert auf dem Display, sondern auch, welches Verfahren dahintersteht und ob statische oder wechselnde Felder gemessen werden. Von dort ist es nur ein Schritt zu der Frage, welche Größenordnungen im Alltag überhaupt typisch sind.
Welche Werte im Alltag, in Technik und Medizin typisch sind
Der größte Fehler beim Vergleich von Magnetfeldern ist oft das Fehlen eines Gefühls für Größenordnungen. Zwischen Mikrotesla, Millitesla und Tesla liegen Faktoren von 1.000. Das klingt nach Rechenroutine, macht in der Realität aber den Unterschied zwischen Alltagsfeld, technischem Feld und Spezialanwendung aus.
Ich orientiere mich bei solchen Vergleichen gern an konkreten Anwendungsfällen, weil Zahlen allein schnell abstrakt werden. Ein Erdmagnetfeld ist etwas anderes als ein MRT-System, und beides ist wiederum nicht mit einem kleinen Haushaltsmagneten zu verwechseln. Die Größenordnung entscheidet hier fast immer über die richtige Einordnung.
| Beispiel | Typische Größe | Einordnung |
|---|---|---|
| Erdmagnetfeld in Deutschland | etwa 50 µT | Sehr schwach im Vergleich zu Technikfeldern, aber für Navigation und Messungen relevant |
| Nahe leistungsstarker Haushaltsgeräte | Spitzenwerte oft 0,4 bis 2 µT | Kurze Abstände können messbar sein, die Werte fallen aber rasch mit der Entfernung ab |
| Starke Permanentmagnete | im Bereich von einigen 100 mT bis über 1 T | Schon im Kleinformat technisch beeindruckend und mechanisch ernst zu nehmen |
| Klinische MRT | 1,5 T oder 3 T | Hohe Feldstärken für Bildqualität und Signalstärke |
| Forschungssysteme | teils 7 T und darüber | Für Spezialanwendungen, bei denen Auflösung und Signalreserve zählen |
Wichtig ist dabei ein nüchterner Blick: Ein höherer Zahlenwert ist nicht automatisch „besser“. In der Medizin zählt etwa auch die Homogenität des Feldes, und im Alltag spielt oft die Distanz die größere Rolle als die reine Stärke am Magneten. Genau dieser Zusammenhang zwischen Material, Abstand und Geometrie ist der nächste Punkt.
Warum Material und Geometrie den Wert stark verändern
Ein Magnetfeld verhält sich nicht überall gleich, nur weil die Stromstärke gleich bleibt. Spulen, Eisenkerne, Luftspalte und die Form des Bauteils verändern die Flussdichte erheblich. In der Praxis ist das oft der eigentliche Hebel, nicht der Strom allein.

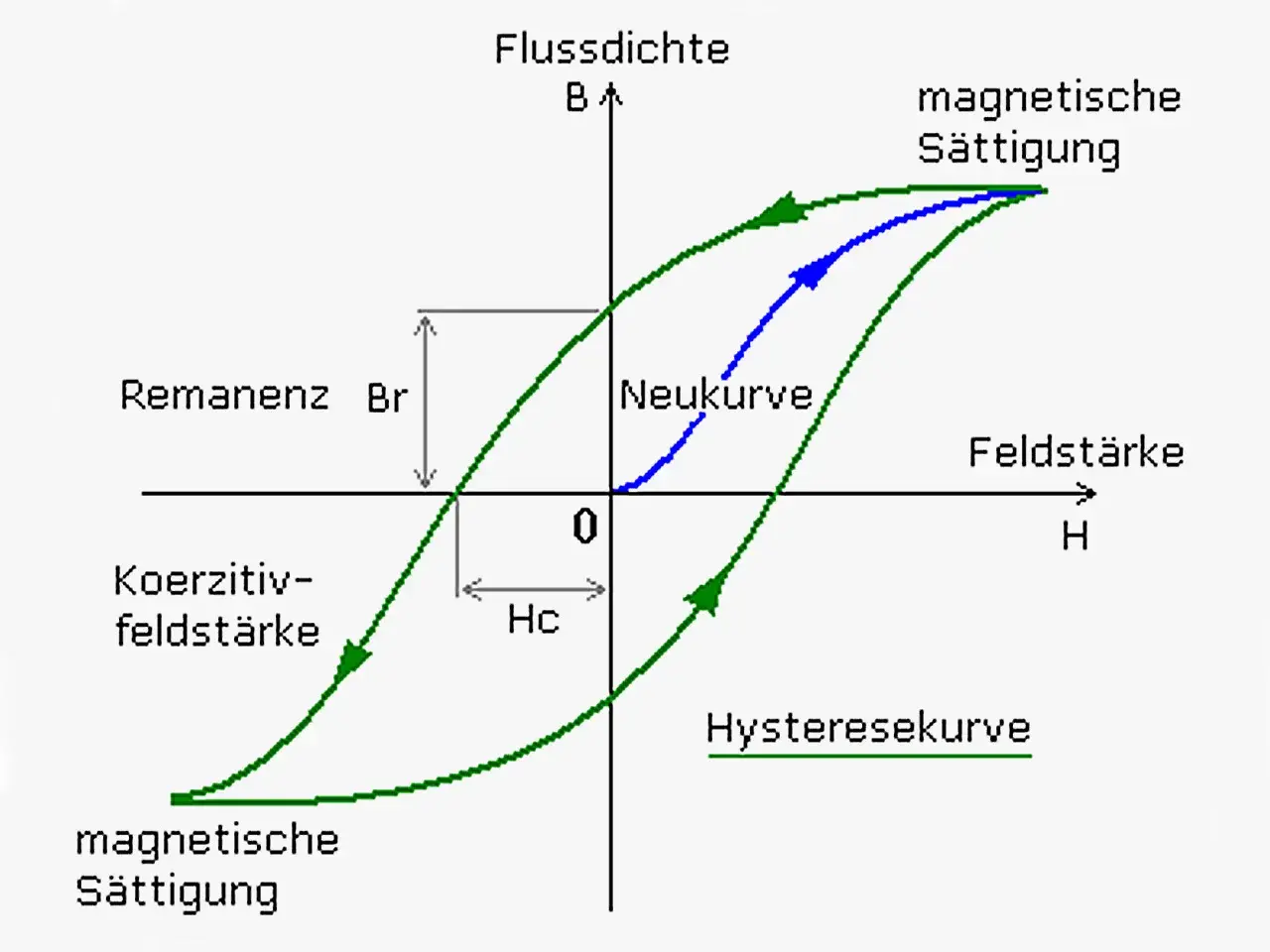

Besonders wichtig ist die magnetische Permeabilität des Materials. Sie beschreibt vereinfacht, wie gut ein Stoff magnetische Felder „führt“. Luft hat dabei einen sehr kleinen Einfluss, ferromagnetische Materialien wie Eisen können das Feld stark bündeln, bis sie in die Sättigung kommen. Ab diesem Punkt bringt mehr Strom nur noch wenig zusätzlichen Effekt.
- Luftspalte bremsen das Feld stark aus und bestimmen oft die Gesamtwirkung eines Magnetkreises.
- Spulenlänge und Windungszahl beeinflussen, wie gleichmäßig und stark das Feld im Inneren wird.
- Abstand ist entscheidend, weil die Wirkung eines Magneten mit wachsender Entfernung schnell abnimmt.
- Sättigung begrenzt ferromagnetische Kerne, selbst wenn der Strom weiter steigt.
- Homogenität ist in Anwendungen wie Sensorik oder MRT oft wichtiger als ein maximaler Spitzenwert.
Gerade dieser letzte Punkt wird unterschätzt: Ein Feld kann kräftig, aber ungleichmäßig sein, und dann ist es für Messaufgaben oder Bildgebung nur bedingt brauchbar. Damit sind wir bei den typischen Denkfehlern, die ich in der Praxis am häufigsten sehe.
Woran man in der Praxis wirklich denken sollte
Der erste Denkfehler ist, Feldlinienbilder wörtlich zu nehmen. Feldlinien sind ein nützliches Modell, aber keine physische Substanz. Mehr Linien im Bild bedeuten nicht automatisch einen exakt gemessenen Wert, sondern nur eine anschauliche Darstellung der Richtung und relativen Stärke.
Der zweite Fehler ist der Vergleich ohne Kontext. Eine Angabe in µT, mT oder T sagt erst dann etwas aus, wenn man weiß, wo gemessen wurde, wie groß der Abstand ist und ob das Feld statisch oder zeitlich veränderlich ist. Für Arbeitsschutz, EMV und Medizin spielt außerdem die Frequenz eine Rolle, nicht nur die reine Flussdichte.
Der dritte Punkt ist für Datenblätter besonders wichtig: Man muss immer prüfen, ob der genannte Wert die Flussdichte an der Oberfläche, im Zentrum, im Abstand von einigen Millimetern oder unter idealisierten Laborbedingungen meint. Ein Magnet mit „1 T“ im Prospekt kann im konkreten Aufbau deutlich weniger liefern, wenn Geometrie und Material nicht passen. Genau deshalb lohnt sich ein kritischer Blick auf die Messbedingungen.
Mein praktischer Rat ist deshalb schlicht: Erst die Einheit prüfen, dann die Messgeometrie, dann das Material und zuletzt die Formeln. Wer diese Reihenfolge einhält, liest Magnetangaben deutlich sicherer und vermeidet die meisten Fehlinterpretationen. Zum Schluss fasse ich das noch einmal als Arbeitsregel zusammen.
Die drei Regeln, die ich bei magnetischen Berechnungen immer zuerst prüfe
Für die Einordnung eines Magnetfelds reichen in vielen Fällen drei Fragen: Was wird überhaupt gemessen, unter welchen Bedingungen und in welcher Einheit? Wenn diese Punkte sauber beantwortet sind, wird aus einer abstrakten Zahl eine brauchbare physikalische Aussage.
Erstens: B ist die lokale Feldgröße in Tesla, nicht einfach ein anderes Wort für Magnetismus. Zweitens: H, B und Φ haben unterschiedliche Aufgaben und dürfen nicht durcheinandergeraten. Drittens: Material, Abstand und Geometrie entscheiden darüber, ob ein Aufbau nur theoretisch stark wirkt oder in der Praxis auch wirklich ein nützliches Feld erzeugt.
Wer mit diesen drei Regeln arbeitet, liest technische Angaben präziser, rechnet sicherer und erkennt schneller, ob ein Magnetfeld für den geplanten Zweck überhaupt geeignet ist. Genau das ist am Ende der eigentliche Nutzen der Flussdichte: nicht nur ein Wert auf dem Papier, sondern eine verlässliche Beschreibung dessen, was physikalisch wirklich passiert.
