Eine stromdurchflossene Schleife im Magnetfeld ist eines dieser Themen, die erst im Lehrbuch abstrakt wirken und dann plötzlich in Motoren, Generatoren und Messgeräten wieder auftauchen. Entscheidend ist nicht nur, dass Kräfte wirken, sondern wie sie sich verteilen, wann daraus ein Drehmoment entsteht und unter welchen Bedingungen eine Induktionsspannung auftaucht. Genau das ordne ich hier so ein, dass man den physikalischen Zusammenhang wirklich versteht und in Aufgaben oder Experimenten sicher anwenden kann.
Die wichtigsten Punkte auf einen Blick
- In einem homogenen Magnetfeld heben sich die Kräfte auf die beiden gegenüberliegenden Leiterseiten meist auf, aber es bleibt ein Drehmoment.
- Das Drehmoment ist maximal, wenn die Flächennormale der Schleife senkrecht zum Feld steht, und verschwindet in der Parallelstellung.
- Die zentralen Formeln sind Φ = B · A · cos(φ), τ = N · I · A · B · sin(φ) und Uind = -N · dΦ/dt.
- Eine Induktionsspannung entsteht nur, wenn sich der magnetische Fluss ändert - etwa durch Bewegung, Drehung, ein verändertes Feld oder eine andere Fläche.
- Motor und Generator beruhen auf demselben Grundprinzip, nur der Energiefluss ist umgekehrt.
- In der Praxis zählen Feldgeometrie, Windungszahl, Widerstand und Reibung mehr, als viele Schulaufgaben zunächst vermuten lassen.
Was in einer stromdurchflossenen Schleife im Magnetfeld passiert
Ich trenne das Thema gern in zwei Effekte: Kraft und Induktion. Die Kraft wirkt, sobald durch die Schleife Strom fließt und sie sich in einem Magnetfeld befindet. Für ein einzelnes gerades Leiterstück gilt die Lorentzkraft, also vereinfacht F = B · I · l · sin(α). In einer geschlossenen Schleife zeigen die Kräfte auf gegenüberliegenden Seiten oft in entgegengesetzte Richtungen, sodass die resultierende Kraft im homogenen Feld null sein kann.
Das bedeutet aber nicht, dass „nichts passiert“. Gerade diese gegenläufigen Kräfte bilden ein Kräftepaar, und daraus entsteht das Drehmoment. Die Schleife möchte sich so drehen, dass ihr magnetisches Moment günstiger zum Feld ausgerichtet ist. Physikalisch verhält sie sich damit wie ein kleiner Magnetdipol. Bei N Windungen verstärkt sich der Effekt linear: Mehr Windungen bedeuten bei gleichem Strom und gleicher Fläche auch ein größeres magnetisches Moment.Wichtig ist außerdem die Feldart. In einem homogenen Feld ist die Nettokraft auf die geschlossene Schleife typischerweise null, in einem inhomogenen Feld kann zusätzlich eine schiebende oder ziehende Kraft auftreten. Genau dieser Unterschied sorgt in Aufgaben immer wieder für Verwirrung. Wer ihn sauber trennt, löst die meisten Standardfragen schon deutlich sicherer. Als Nächstes schaue ich mir deshalb an, warum die Drehwirkung so zuverlässig auftritt.
Warum sich die Schleife dreht und wann das Drehmoment verschwindet
Das Drehmoment lässt sich sehr knapp beschreiben mit τ = m × B. Für eine ebene Leiterschleife gilt für das magnetische Moment m = N · I · A; damit wird die bekannte Schulformel für den Betrag daraus: τ = N · I · A · B · sin(φ). Dabei ist φ der Winkel zwischen dem Flächenvektor der Schleife und der Magnetfeldrichtung. Der Flächenvektor steht senkrecht auf der Schleifenebene, nicht entlang des Drahtes - das ist ein häufiger Stolperstein.
Aus der Formel folgt sofort das Entscheidende: Bei φ = 90° ist das Drehmoment maximal, bei φ = 0° oder 180° verschwindet es. Die Schleife wird also nicht „irgendwie“ gedreht, sondern in eine ganz bestimmte Lage gebracht. Das ist derselbe Grund, aus dem ein Kompass sich ausrichtet: Ein magnetischer Dipol sucht die energetisch günstigere Orientierung im Feld.
In der Praxis wirkt die Kraft an den gegenüberliegenden Leiterseiten in entgegengesetzte Richtungen. Eine Seite wird zum Beispiel nach oben, die andere nach unten gedrückt, und genau diese beiden Kräfte erzeugen das Kippmoment. Für einen Motor ist das der Kern der Sache: Ohne dieses Drehmoment gäbe es keine kontrollierte Rotation. Damit ist auch klar, warum die Geometrie der Schleife und die Lage des Feldes so wichtig sind. Im nächsten Schritt geht es darum, wann aus dieser Bewegung eine Spannung entsteht.
Wann aus Bewegung eine Induktionsspannung wird
Sobald sich der magnetische Fluss durch die Schleife ändert, wird eine Spannung induziert. Der Fluss lautet Φ = B · A · cos(φ). Daraus folgt das Induktionsgesetz in seiner praktischen Form: Uind = -N · dΦ/dt. Das Minuszeichen ist die Lenz’sche Regel: Die induzierte Spannung wirkt der Ursache ihrer Entstehung entgegen.
Für den Leser ist vor allem wichtig, welche Größen den Fluss ändern können:

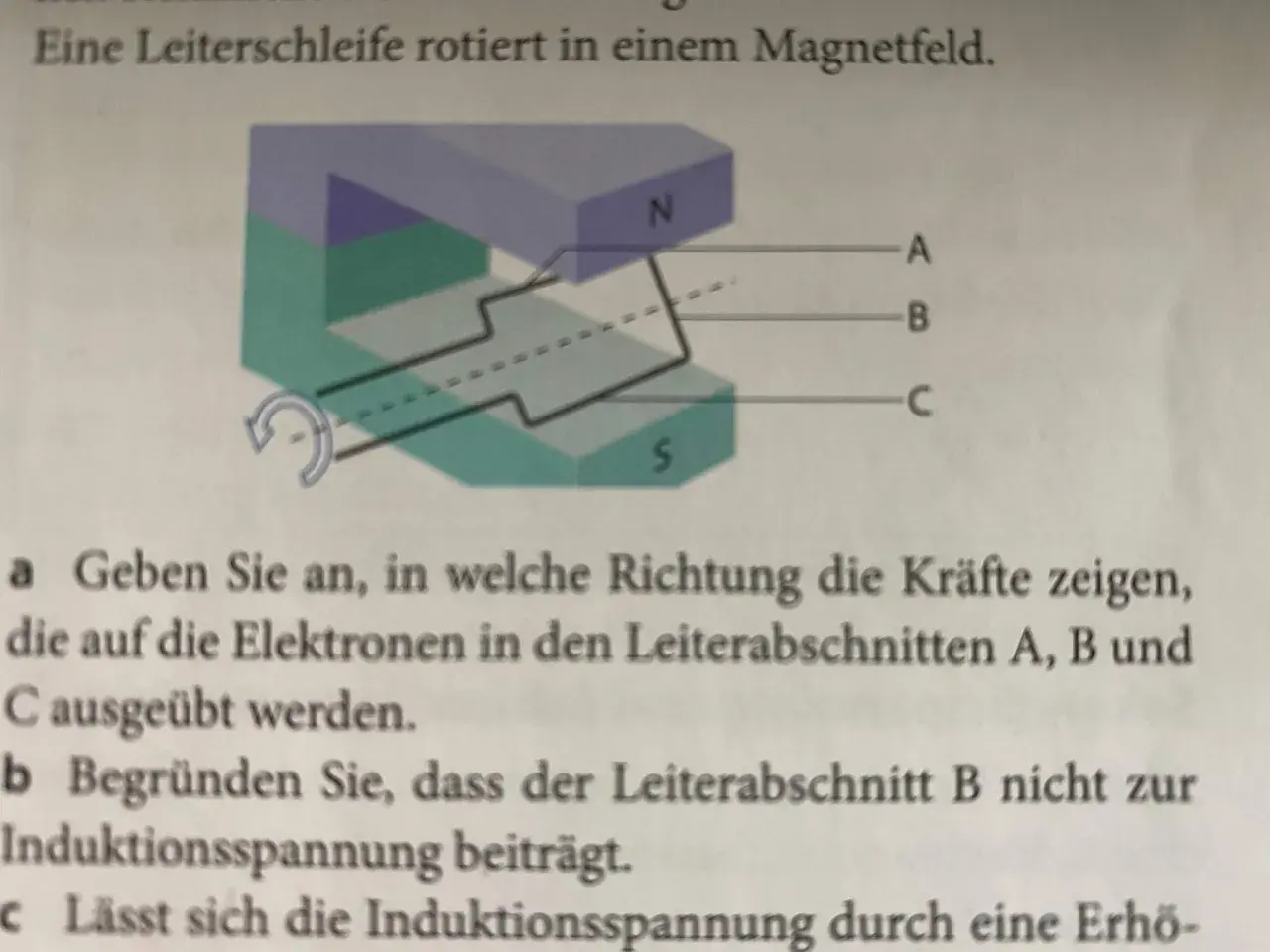

| Änderung | Folge | Typischer Fall |
|---|---|---|
| Magnetfeldstärke B ändert sich | Fluss ändert sich | Wechselndes Feld oder veränderter Magnetabstand |
| Fläche A ändert sich | Fluss ändert sich | Schleife wird in ein Feld hinein- oder herausbewegt |
| Winkel φ ändert sich | Fluss ändert sich | Drehung der Schleife, wie im Generator |
| B, A und φ bleiben konstant | Kein Induktionseffekt | Schleife ruht vollständig im homogenen Feld |
Der Punkt, der oft übersehen wird: Eine Schleife kann im Magnetfeld stehen und trotzdem keine Spannung liefern, solange sich der Fluss nicht ändert. Genau deshalb ist eine Schleife, die vollständig in einem gleichmäßigen Feld ruht, elektrisch „still“. Bewegt sie sich jedoch in das Feld hinein oder aus ihm heraus, entsteht eine messbare Spannung. Diese Unterscheidung ist für Aufgaben fast immer der Schlüssel. Im nächsten Abschnitt zeige ich, wie sich das in Motoren, Generatoren und Messinstrumenten konkret niederschlägt.
Motor, Generator und Messgerät beruhen auf demselben Prinzip
Der schönste Teil an diesem Thema ist für mich, dass dieselbe Physik gleich mehrere Geräte erklärt. Bei einem Elektromotor fließt Strom durch die Schleife, das Magnetfeld erzeugt ein Drehmoment, und mechanische Bewegung entsteht. Bei einem Generator ist es umgekehrt: Die mechanische Bewegung der Schleife im Feld erzeugt eine Induktionsspannung. Und bei einem beweglichen Messwerk wird das Drehmoment der Schleife genutzt, um einen Zeiger auszulenken.
Lesen Sie auch: Elektrische Arbeit verstehen – Formeln, Anwendung & Magnetismus
Der Unterschied liegt im Energiefluss
| Gerät | Energie hinein | Energie heraus | Was die Schleife macht |
|---|---|---|---|
| Motor | elektrisch | mechanisch | sie dreht sich durch Strom und Feld |
| Generator | mechanisch | elektrisch | sie liefert Spannung beim Drehen |
| Messgerät | geringer Strom | Zeigerausschlag | sie dreht ein leichtes Zeigersystem |
Das ist auch der Punkt, an dem viele den Motor falsch lesen: Sobald sich der Rotor dreht, wirkt die Schleife nicht nur als Verbraucher, sondern gleichzeitig als Generator. Die dabei entstehende Gegeninduktion bremst den Strom etwas. Genau deshalb ändert sich das Verhalten unter Last so deutlich. Wer diesen Zusammenhang versteht, erkennt auch, warum Motoren mit steigender Drehzahl nicht einfach beliebig weiter „leichter“ laufen. Als Nächstes lohnt sich der Blick auf die typischen Denkfehler, die in Aufgaben und Experimenten immer wieder auftreten.
Typische Fehler und Grenzen, die man nicht unterschätzen sollte
Der erste klassische Fehler ist die Annahme, dass in einem Magnetfeld immer automatisch eine resultierende Kraft auf die ganze Schleife wirkt. Das stimmt so nicht. Im homogenen Feld heben sich die Translationskräfte auf, während das Drehmoment bleibt. Der zweite Fehler betrifft den Winkel: Manche rechnen mit dem Winkel zwischen Schleife und Feld, obwohl eigentlich der Winkel zwischen Flächenvektor und Feld gebraucht wird.
Ein weiterer häufiger Irrtum ist die Vorstellung, Induktion entstehe nur dann, wenn die Schleife das Feld komplett verlässt. Tatsächlich genügt jede Änderung des magnetischen Flusses. Das kann eine Drehung sein, ein wechselndes Magnetfeld oder auch nur ein veränderter Flächenanteil im Feld. Wer sich hier an die Flussformel hält, spart sich viele Vorzeichenfehler.In der Praxis gibt es noch drei Grenzen, die in Schulaufgaben oft nur am Rand auftauchen, in echten Geräten aber wichtig sind:
- Widerstand und Erwärmung begrenzen den Strom und damit auch das Drehmoment.
- Reibung und Lagerverluste schlucken einen Teil der mechanischen Energie.
- Ungleichmäßige Felder verändern die Kraftverteilung und machen einfache Formeln nur näherungsweise gültig.
Für größere Windungszahlen gilt zwar meist: mehr Windungen bedeuten mehr Drehmoment und mehr Induktionsspannung. Gleichzeitig steigen aber auch Drahtlänge, Widerstand und Gewicht. Genau dieser Kompromiss entscheidet in echten Geräten oft mehr als die reine Theorie. Deshalb endet der sinnvolle Blick nicht bei der Formel, sondern bei den Größen, die eine Aufgabe tatsächlich entscheiden.
Die drei Größen, die fast jede Aufgabe entscheiden
Wenn ich eine Aufgabe zu diesem Thema prüfe, frage ich zuerst nur drei Dinge: Ist das Feld homogen? Ändert sich der magnetische Fluss? Welcher Winkel ist wirklich gemeint? Mit diesen drei Fragen lassen sich die meisten Denkfehler schon vor dem Rechnen vermeiden. Danach ist die Wahl der Formel meist keine Kunst mehr, sondern ein sauberer Abgleich zwischen Situation und Physik.
Für das schnelle Einordnen hilft mir eine einfache Reihenfolge: Erst die Geometrie der Schleife, dann die Richtung des Feldes, dann die Bewegung oder Stromrichtung. Wer so vorgeht, erkennt sofort, ob man über Drehmoment, Induktion oder beides gleichzeitig spricht. Und genau das ist der praktische Kern des Themas: Die Leiterschleife ist nicht nur ein Schulmodell, sondern das Grundelement hinter Rotation, Spannungsentstehung und elektromagnetischer Umwandlung.
Wenn man die drei Größen sauber trennt, wird aus einer scheinbar komplizierten Aufgabe ein klarer physikalischer Ablauf. Dann ist die Schleife im Magnetfeld kein Merksatz mehr, sondern ein nachvollziehbares Prinzip, das sich in wenigen Schritten sicher anwenden lässt.
