Der Oersted-Versuch gehört zu den kleinen Demonstrationen, die eine große Idee sichtbar machen: Elektrischer Strom erzeugt ein Magnetfeld. Genau daraus lässt sich verstehen, warum sich eine Kompassnadel neben einem Draht bewegt, warum sich die Richtung beim Umpolen ändert und weshalb daraus später Elektromotoren, Relais und viele Messverfahren entstanden. Ich ordne das hier so ein, dass du nicht nur die Beobachtung kennst, sondern auch Aufbau, Deutung und typische Denkfehler sauber auseinanderhalten kannst.
Die wichtigsten Punkte auf einen Blick
- Ein stromdurchflossener Leiter erzeugt um sich herum ein Magnetfeld.
- Die Kompassnadel schlägt aus, weil sich das Feld des Leiters mit dem Erdmagnetfeld überlagert.
- Mehr Strom führt im Versuch meist zu einem deutlich größeren Ausschlag.
- Wird die Stromrichtung umgepolt, kehrt sich auch die Ablenkung um.
- Der Versuch machte 1820 erstmals den Zusammenhang zwischen Elektrizität und Magnetismus unmittelbar sichtbar.
- Für den Unterricht ist der Aufbau besonders stark, weil er einfach, kontrollierbar und gut variierbar ist.
Was beim Versuch sofort sichtbar wird

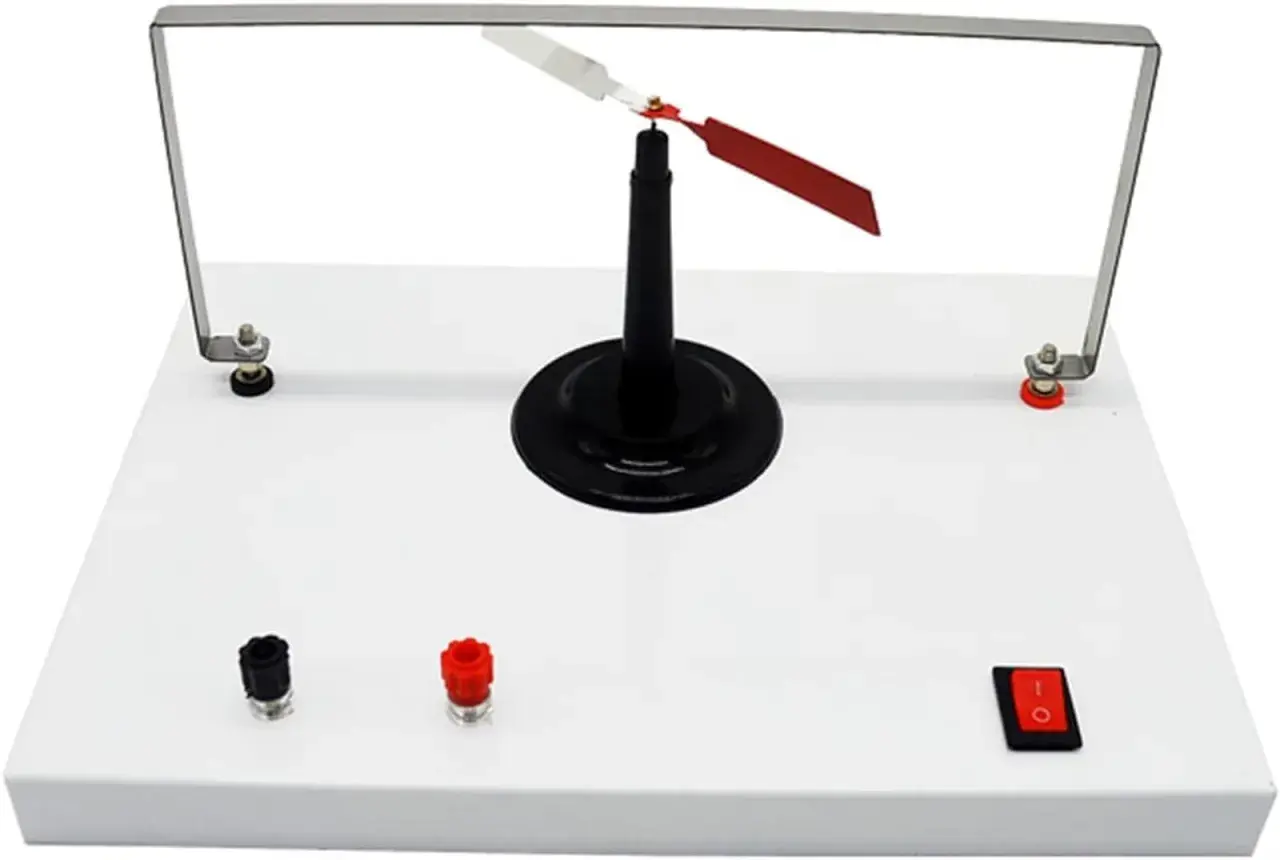

Beim Oersted-Versuch liegt ein gerader Leiter in der Nähe einer Kompassnadel. Fließt kein Strom, richtet sich die Nadel am Erdmagnetfeld aus. Sobald Strom durch den Draht fließt, dreht sie sich seitlich weg, und beim Umpolen schlägt sie auf die andere Seite aus. Genau dieser Wechsel ist der Kern des Experiments: Die Wirkung ist nicht zufällig, sondern folgt einer klaren Regel.
| Zustand | Was die Nadel macht | Was das bedeutet |
|---|---|---|
| Kein Strom | Sie bleibt in Nord-Süd-Richtung stehen. | Nur das Erdmagnetfeld bestimmt die Lage. |
| Strom fließt | Sie schlägt seitlich aus. | Das Feld des Leiters überlagert das Erdmagnetfeld. |
| Strom wird stärker | Der Ausschlag wächst. | Die magnetische Wirkung nimmt zu. |
| Strom wird umgepolt | Die Richtung des Ausschlags kehrt sich um. | Die Feldrichtung hängt von der Stromrichtung ab. |
Das Entscheidende ist also nicht der Draht als Material, sondern das, was im Draht geschieht. Ein Strom verändert die Umgebung des Leiters messbar, und genau das macht den Versuch so klar. Damit sind wir schon bei der eigentlichen Physik hinter dem Effekt.
Warum die Kompassnadel ausschlägt
Ein stromdurchflossener Leiter erzeugt um sich herum ein Magnetfeld. Dieses Feld verläuft nicht längs des Drahts, sondern kreisförmig um ihn herum. Die Kompassnadel richtet sich immer entlang des resultierenden Feldes aus, also nach der Vektorsumme aus Erdmagnetfeld und dem Feld des Leiters. Darum kippt sie aus ihrer Nord-Süd-Lage heraus, statt einfach stehen zu bleiben.
Lesen Sie auch: Elektrische Arbeit verstehen – Formeln, Anwendung & Magnetismus
Die Rechte-Hand-Regel hilft bei der Richtung
Die Rechte-Hand-Regel ist ein Merkschema: Den Daumen halte ich in Stromrichtung, die gekrümmten Finger zeigen die Richtung der Magnetfeldlinien um den Draht. Dreht man die Stromrichtung um, kehrt sich auch die Feldrichtung um. Genau deshalb schlägt die Nadel nach dem Umpolen auf die andere Seite aus.
- Stromstärke - je größer der Strom, desto stärker ist die magnetische Wirkung.
- Abstand - das Feld ist nahe am Leiter am stärksten und nimmt mit dem Abstand ab.
- Ausrichtung - der Leiter sollte möglichst sauber zur Nord-Süd-Richtung passen.
- Störfelder - andere Magnete oder Metallteile können das Ergebnis verwischen.
Ich würde den Versuch immer genau über diese drei Variablen erklären: Stromstärke, Abstand und Richtung. Das macht den Effekt nicht nur verständlich, sondern auch reproduzierbar. Von hier aus ist der Schritt zur Geschichte der Entdeckung klein, aber fachlich wichtig.
Was Ørsted 1820 wirklich gezeigt hat
Historisch war das ein Bruch mit einer alten Trennung. Vor 1820 galten Elektrizität und Magnetismus als verwandte, aber getrennte Phänomene. Hans Christian Oersted zeigte mit einer einfachen Beobachtung, dass ein elektrischer Strom ein Magnetfeld erzeugt und damit eine Nadel ablenken kann. Das war zunächst eine qualitative Entdeckung, aber genau die Art von Hinweis, die eine ganze Disziplin umkrempelt.
Für mich liegt die Stärke dieses Moments nicht im Mythos vom Zufall, sondern in der Konsequenz: Aus einem kurzen Ausschlag wurde ein neues Forschungsprogramm. Ampère formulierte darauf aufbauend die Wechselwirkung von Strömen genauer, später wurde das Ganze in die Elektrodynamik und schließlich in die Maxwell-Gleichungen eingeordnet, also in das Modell, das Elektrizität, Magnetismus und Licht zusammen beschreibt. Der kleine Versuch war damit kein Randdetail, sondern ein Startpunkt der modernen Sicht auf das elektromagnetische Feld.
Wenn man das versteht, sieht man den Versuch nicht mehr als Schultrick, sondern als Ursprung einer Idee, die bis heute Technik prägt. Und genau deshalb lohnt sich ein sauberer Blick auf den praktischen Aufbau.
So lässt sich der Versuch sauber aufbauen
Im Unterricht funktioniert der Versuch am besten schlicht und kontrolliert. Man braucht keinen spektakulären Aufbau, sondern eine saubere Geometrie: gerader Leiter, Kompass, stabile Stromquelle und möglichst wenig Störfelder. Ich würde ihn immer so aufbauen, dass die Ursache eindeutig bleibt und der Ausschlag nicht aus Zufall entsteht.
- Ein kurzschlussfestes Gleichspannungsnetzgerät oder eine geeignete Batterie verwenden.
- Einen dicken, geraden Leiter parallel zur Nord-Süd-Richtung ausrichten.
- Die Kompassnadel knapp oberhalb oder unterhalb des Leiters platzieren.
- Den Strom langsam erhöhen, damit der Ausschlag ruhig sichtbar wird.
- Danach die Stromrichtung umpolen und den Effekt vergleichen.
Wichtig ist die Sicherheit: Kein Anschluss an die Steckdose, keine unkontrollierten Kurzschlüsse und keine dünnen Drähte, die heiß werden. In großen Vorlesungsdemonstrationen werden teils Ströme von etwa 250 A genutzt, damit der Effekt aus größerer Entfernung klar erkennbar ist. Für den Schul- oder Heimkontext ist das nicht nötig, aber der Vergleich zeigt gut, warum die Beobachtung im kleinen Maßstab manchmal etwas Geduld braucht.
Wenn der Ausschlag schwach bleibt, liegt es oft an einem von drei Punkten: zu großer Abstand, zu geringer Strom oder eine unruhige Umgebung mit anderen Magnetquellen. Genau solche Fehler machen den Versuch didaktisch nützlich, weil man an ihm sehr gut sieht, wie physikalische Bedingungen zusammenwirken.Typische Missverständnisse und Grenzen
Der häufigste Fehler ist die Annahme, die Kompassnadel reagiere einfach auf den Strom als solchen. Physikalisch korrekt ist: Sie reagiert auf das Magnetfeld, das durch den Strom entsteht. Das ist ein Unterschied, der in Erklärungen oft verloren geht, aber für das Verständnis entscheidend ist.
| Missverständnis | Was tatsächlich passiert | Worauf ich achten würde |
|---|---|---|
| Die Nadel wird durch Wärme beeinflusst. | Die Ablenkung kommt vom Magnetfeld des Leiters. | Stromfluss, Abstand und Richtung kontrollieren. |
| Mehr Strom bedeutet immer nur einen größeren Winkel. | Grundsätzlich ja, aber die Anzeige hängt auch von Reibung, Erdmagnetfeld und Geometrie ab. | Langsam erhöhen und reproduzierbar messen. |
| Der Draht wird selbst zu einem Dauermagneten. | Das Magnetfeld existiert nur während des Stromflusses. | Strom ein- und ausschalten und den Rücklauf beobachten. |
| Der Versuch erklärt schon Induktion. | Hier geht es zuerst um die magnetische Wirkung des Stroms, nicht um Spannung durch Feldänderung. | Begriffe sauber trennen. |
Auch die Aussagekraft hat Grenzen: Der Versuch ist in erster Linie qualitativ. Er zeigt Richtung, Zusammenhang und Reproduzierbarkeit, aber keine präzise Feldmessung. Wer ihn zu schnell als Beweis für alles liest, macht es sich zu einfach. Gerade seine Einfachheit ist aber der Grund, warum er so stark wirkt.
Warum dieser kleine Effekt bis heute relevant ist
Ich halte diesen Versuch bis heute für einen der besten Einstiege in Elektrizität und Magnetismus, weil er drei Dinge gleichzeitig leistet: Er ist unmittelbar sichtbar, er lässt sich variieren und er zwingt zur genauen Erklärung. Man sieht nicht nur einen Effekt, sondern man muss verstehen, warum sich die Richtung beim Umpolen ändert und warum der Abstand eine Rolle spielt.
Wer den Versuch sauber deutet, hat bereits die zentrale Brücke zur Elektrotechnik vor Augen. Aus der magnetischen Wirkung des Stroms folgen Gedanken an Elektromotoren, Relais, Lautsprecher und viele Messinstrumente. Genau deshalb ist Oersteds Entdeckung mehr als ein historisches Aha-Erlebnis: Sie ist ein sehr kurzer Weg hinein in das Denken des Elektromagnetismus.
Mein praktischer Merksatz wäre deshalb: Wenn die Nadel ausschlägt, geht es nicht um Magie im Draht, sondern um ein Feld, das der Strom um ihn herum aufbaut und das sich messen, umkehren und technisch nutzen lässt.
