Die wichtigsten Punkte auf einen Blick
- Im Kern besteht eine Zelle aus zwei Elektroden, Elektrolyt und Separator; bei Lithium-Ionen-Zellen kommen Stromableiter und Schutzschichten hinzu.
- Elektronen fließen außen durch den Stromkreis, Ionen wandern innen durch den Elektrolyten.
- Spannung, Kapazität und Lebensdauer hängen stark von den verwendeten Materialien und der Temperatur ab.
- Bei Akkupacks kommen BMS, Zellüberwachung und Thermomanagement dazu, weil einzelne Zellen nie völlig identisch altern.
- Alkalibatterien, Bleiakkus und Lithium-Ionen-Zellen folgen demselben Grundprinzip, unterscheiden sich aber in Chemie, Spannung und Sicherheit.
Die wichtigsten Bauteile im Inneren einer Batterie
Wenn ich den Batterieaufbau sauber erklären will, trenne ich immer zwischen elektrochemischer Funktion und mechanischem Aufbau. Die Funktion entsteht durch die Reaktion an den Elektroden, der mechanische Aufbau sorgt dafür, dass diese Reaktion kontrolliert abläuft und kein Kurzschluss entsteht.
Anode und Kathode
Die beiden Elektroden sind der eigentliche Kern der Zelle. An der einen Elektrode werden Elektronen abgegeben, an der anderen aufgenommen. In Lithium-Ionen-Zellen bestehen sie meist nicht aus reinem Metall, sondern aus Materialverbünden: Auf der Anodenseite ist häufig Graphit im Einsatz, auf der Kathodenseite etwa ein Lithium-Metalloxid oder Lithiumeisenphosphat. Das ist wichtig, weil das Material bestimmt, wie viele Lithium-Ionen gespeichert werden können und auf welchem Spannungsniveau die Zelle arbeitet.
Im Alltag wird oft vereinfacht von Plus- und Minuspol gesprochen. Technisch genauer ist: Die Polung hängt vom Lade- oder Entladezustand ab. Für das Verständnis reicht aber meist die Faustregel, dass die Zelle beim Entladen Elektronen über den äußeren Stromkreis liefert und dabei innen Ionen verschiebt.
Separator und Elektrolyt
Zwischen den Elektroden liegt der Separator. Er ist elektrisch nicht leitend, aber für Ionen durchlässig. Genau diese Kombination macht ihn so wichtig: Ohne Separator gäbe es sofort einen Kurzschluss, mit einem zu dicken oder schlecht durchlässigen Separator würde der Ionenfluss zu stark gebremst. Der Elektrolyt wiederum ist das Medium, durch das die geladenen Teilchen im Inneren wandern. In vielen Lithium-Ionen-Zellen ist er flüssig oder gelartig, in anderen Systemen auch fest oder polymerbasiert.
Ich halte den Separator für eines der unterschätzten Bauteile, weil er im Fehlerfall eine Sicherheitsfunktion übernimmt. Er ist keine Nebensache, sondern die Trennwand zwischen normalem Betrieb und Schaden.
Stromableiter, Gehäuse und Kontaktierung
Damit der Strom aus der Zelle herausgeführt werden kann, braucht es Stromableiter. Bei Lithium-Ionen-Zellen ist auf der Anodenseite häufig Kupfer üblich, auf der Kathodenseite Aluminium. Diese dünnen metallischen Träger sammeln den Strom aus dem aktiven Material und leiten ihn weiter zu den Anschlüssen. Dazu kommen Gehäuse, Dichtungen und Anschlusslaschen. Sie wirken banal, sind aber entscheidend für Stabilität, Gasdichtigkeit und den Schutz vor mechanischer Belastung.
Ob Rundzelle, Pouch-Zelle oder prismatische Zelle: Das Grundprinzip bleibt gleich. Die Form ändert vor allem die Bauweise, nicht die elektrochemische Logik. Genau daraus ergibt sich die nächste Frage, nämlich was beim Laden und Entladen im Inneren tatsächlich passiert.

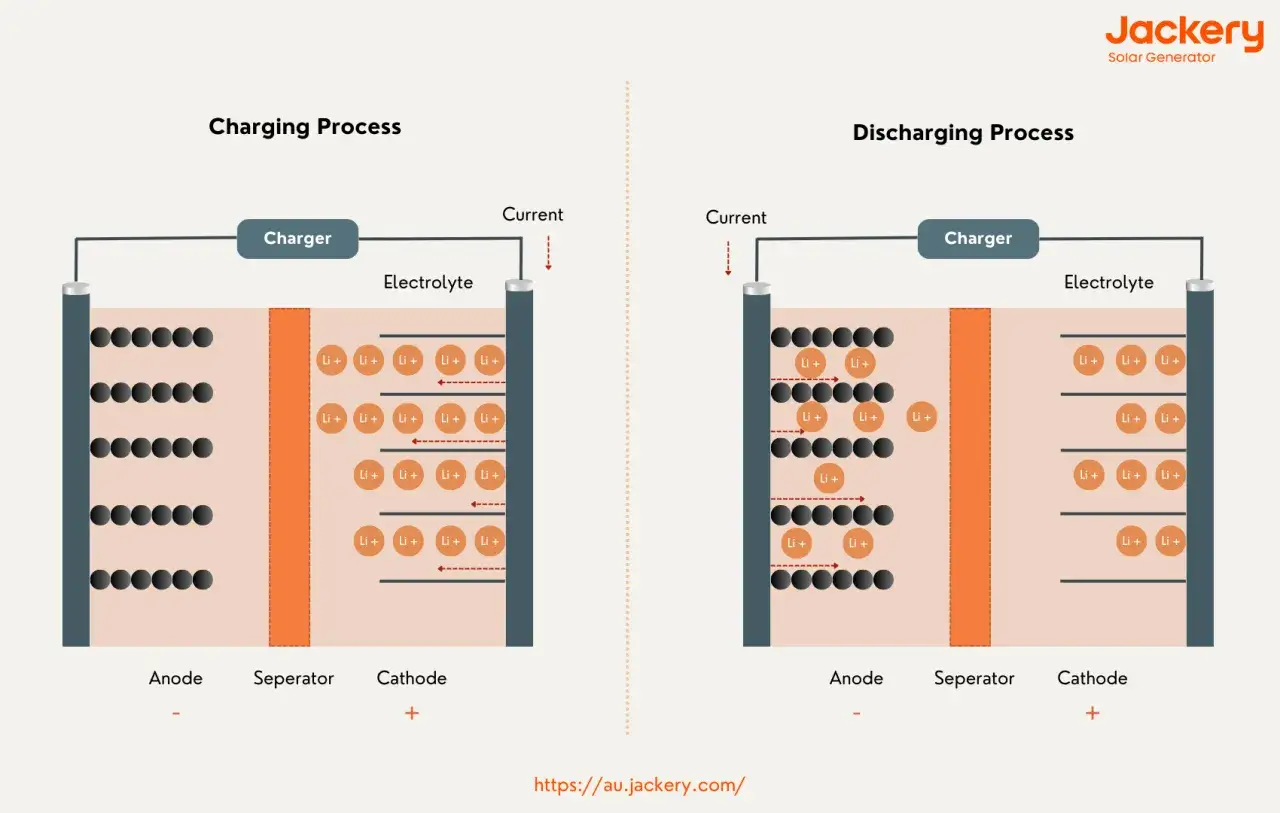

Warum Elektronen außen und Ionen innen wandern
Die Funktion einer Batterie beruht auf einer redoxchemischen Reaktion. Vereinfacht gesagt: Eine Elektrode gibt Elektronen ab, die andere nimmt sie auf. Weil der Separator keine Elektronen durchlässt, müssen diese Elektronen den äußeren Weg nehmen. Dort erzeugen sie den Strom, den ein Gerät nutzen kann. Innen dagegen bewegen sich die Ionen durch den Elektrolyten von einer Elektrode zur anderen.
Genau diese Trennung von Elektronenfluss außen und Ionenfluss innen ist der Grund, warum eine Batterie überhaupt elektrische Arbeit leisten kann. Ohne diese Trennung gäbe es keine kontrollierte Energieabgabe, sondern nur einen Kurzschluss.
Was beim Entladen passiert
Beim Entladen lösen sich an der Anode Teilchen aus ihrer Bindung, Elektronen werden frei und wandern durch den Verbraucher. Gleichzeitig bewegen sich die Ionen im Inneren zur Kathode. Dort werden sie wieder aufgenommen. Der Verbraucher sitzt also im äußeren Stromkreis und nutzt die frei werdende elektrische Energie, während im Zellinneren die chemische Energie in eine andere Form übergeht.

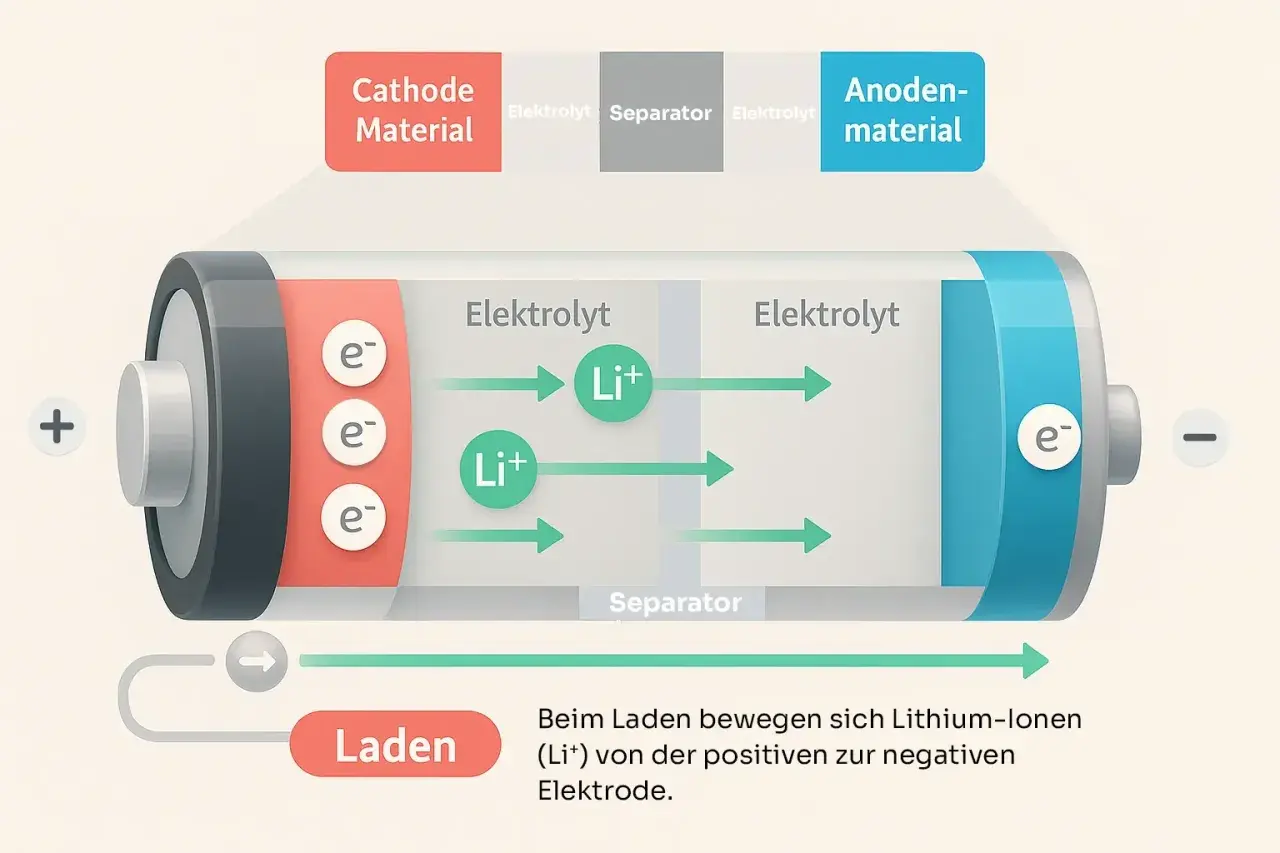

Was beim Laden passiert
Beim Laden kehrt sich der Prozess um. Ein Ladegerät zwingt die Reaktion praktisch in die Gegenrichtung. Die Ionen wandern zurück, die Elektronen werden ebenfalls zurückgeführt, und die chemische Energie wird wieder gespeichert. Das ist der Punkt, an dem Ladegeschwindigkeit und Temperatur besonders wichtig werden. Zu hoher Strom, besonders bei Kälte, kann die saubere Einlagerung behindern und die Zelle belasten.
Lesen Sie auch: Einfacher Stromkreis: Aufbau, Funktion & Magnetfelder verstehen
Was das mit Magnetismus zu tun hat
Für Elektrizität und Magnetismus ist eine Batterie deshalb interessant, weil sie den Stromkreis überhaupt erst in Gang setzt. Ein Magnetfeld entsteht nicht in der Batterie als „Magnet“, sondern dort, wo Strom durch einen Leiter fließt. Genau deshalb funktionieren Elektromotoren, Relais und Spulen nur, wenn eine Spannungsquelle wie eine Batterie den Strom bereitstellt. Die Batterie liefert die treibende Kraft, das Magnetfeld ist die Folge des fließenden Stroms. Wer das versteht, erkennt auch, warum eine Batterie in einem Stromkreis nicht nur „Energiequelle“, sondern der Startpunkt für viele elektrische und magnetische Effekte ist.
Wenn man das Prinzip verstanden hat, lohnt sich der Blick auf die Faktoren, die Leistung und Lebensdauer nach oben oder unten ziehen.
Was Leistung, Lebensdauer und Sicherheit bestimmt
Der reine Aufbau sagt noch nicht, wie gut eine Batterie wirklich ist. Entscheidend ist, welche Materialien verwendet werden, wie sauber sie verarbeitet sind und unter welchen Bedingungen die Zelle betrieben wird. In der Praxis sind es meist vier Punkte, die den Unterschied machen: interne Widerstände, Materialstabilität, Temperatur und Ladeverhalten.
- Material der Elektroden: Es bestimmt Energiegehalt, Spannung und Zyklenfestigkeit. Graphit, NMC, LFP oder Bleioxid verhalten sich sehr unterschiedlich.
- Elektrolyt: Er muss Ionen gut leiten, darf aber chemisch nicht instabil werden. Sonst steigen Verluste und Alterung.
- Separator: Er schützt vor Kurzschluss und muss gleichzeitig den Ionenfluss erlauben. Zu schwache Auslegung ist ein echtes Sicherheitsrisiko.
- Temperatur: Kälte verlangsamt die Chemie, Hitze beschleunigt die Alterung. Beides kostet Leistung.
Bei Lithium-Ionen-Zellen spielt außerdem die sogenannte SEI-Schicht eine wichtige Rolle. Das ist eine dünne Schutzschicht auf der Anodenseite, die sich während des Betriebs bildet. Sie ist nützlich, weil sie die Anode stabilisiert, wächst aber mit der Zeit weiter und erhöht dann den Innenwiderstand. Das ist einer der Gründe, warum selbst gute Akkus altern, auch wenn sie äußerlich unauffällig aussehen.
Ein weiterer praktischer Punkt ist die Ladebelastung. Sehr hohe Ströme können bei ungünstigen Bedingungen dazu führen, dass sich Lithium nicht mehr sauber in die Elektrodenstruktur einlagert. Dann entstehen Ablagerungen, die den Separator belasten und im Extremfall zu einem internen Kurzschluss beitragen können. Aus meiner Sicht ist das der Hauptgrund, warum Schnellladen immer als Kompromiss verstanden werden sollte: nützlich, aber nicht gratis.
Die gleiche Grundlogik bleibt erhalten, aber je nach Batterietyp sieht der innere Aufbau trotzdem ziemlich anders aus.
Wie sich der Aufbau je nach Batterietyp unterscheidet
Im Alltag werden sehr unterschiedliche Systeme alle „Batterie“ genannt. Technisch lohnt sich die Unterscheidung, weil sich Innenleben, Spannung und Sicherheitsniveau deutlich unterscheiden. Die folgende Übersicht zeigt die wichtigsten Unterschiede in kompakter Form.
| Typ | Typischer innerer Aufbau | Nominale Zellspannung | Stärke | Grenze |
|---|---|---|---|---|
| Alkalibatterie | Zink als Anode, Mangandioxid als Kathode, alkalischer Elektrolyt, Separator | 1,5 V | Günstig, lange lagerfähig, weit verbreitet | Nicht wiederaufladbar, begrenzte Stromabgabe |
| Bleiakku | Blei und Bleidioxid als Elektroden, Schwefelsäure als Elektrolyt, Platten und Separatoren | 2,0 V | Robust, gut für Startströme, preiswert im großen Maßstab | Schwer, geringe Energiedichte |
| Lithium-Ionen-Zelle | Graphitanode, Kathode aus Metalloxid oder Phosphat, flüssiger oder gelartiger Elektrolyt, Separator, Stromableiter | 3,6 bis 3,7 V | Hohe Energiedichte, leicht, vielseitig | Empfindlich gegen Fehlbehandlung und Hitze |
| LiFePO4-Zelle | Wie Lithium-Ionen, aber mit Lithiumeisenphosphat an der Kathode | 3,2 V | Sehr gute Zyklenfestigkeit und hohe Sicherheit | Etwas geringere Energiedichte als NMC/NCA |
| Festkörperzelle | Ähnliches Grundprinzip, aber fester Elektrolyt statt flüssigem | Je nach Chemie unterschiedlich | Potenzial für mehr Sicherheit und Energiedichte | 2026 noch nicht der breite Standard im Massenmarkt |
Die Tabelle zeigt gut, worauf ich in der Praxis achte: Nicht jede Batterie ist gleich aufgebaut, auch wenn die Grundidee immer dieselbe bleibt. Der entscheidende Unterschied liegt meist im Elektrolyten, im Elektrodenmaterial und darin, wie viel Energie pro Volumen oder Masse untergebracht wird.
Gerade bei Lithium-Systemen ist es außerdem wichtig zu unterscheiden, ob von einer einzelnen Zelle, einem Modul oder einem ganzen Pack die Rede ist. Das führt direkt zum nächsten Punkt, denn dort entscheidet sich, wie aus wenigen Zellen ein nutzbares Energiesystem wird.
Vom Einzelzellaufbau zum Batteriepack
Eine einzelne Zelle ist nur die kleinste Baueinheit. In Geräten und Fahrzeugen werden oft viele Zellen in Reihe und parallel verschaltet. Reihenschaltung erhöht die Spannung, Parallelschaltung erhöht die Kapazität und den möglichen Strom. Ein einfaches Beispiel: Werden viele Zellen mit etwa 3,6 Volt nominell in Reihe geschaltet, entstehen schnell Systeme im Bereich von mehreren hundert Volt.
Ab diesem Punkt reicht der reine Zellaufbau nicht mehr aus. Es kommen zusätzliche Systeme dazu, die ich für mindestens so wichtig halte wie die Chemie selbst.
- BMS: Das Battery Management System überwacht Spannung, Temperatur und Ladezustand jeder Zellgruppe.
- Balancing: Es gleicht Unterschiede zwischen den Zellen aus, damit keine einzelne Zelle zu früh altert oder überlastet wird.
- Thermomanagement: Luft-, Flüssigkeits- oder Passivkühlung hält den Arbeitsbereich stabil.
- Schutzschaltungen: Sie begrenzen Überstrom, Tiefentladung und Überspannung.
Das ist besonders bei Elektroautos, stationären Speichern und leistungsstarken Werkzeugakkus entscheidend. Einzelne Zellen altern nie exakt gleich. Ohne Überwachung würde die schwächste Zelle das ganze System begrenzen. Aus diesem Grund ist ein großer Akku nicht einfach nur „mehr von derselben Batterie“, sondern ein technisch deutlich komplexeres System.
Wer den Unterschied zwischen Zelle und Pack kennt, versteht auch besser, warum Hersteller so stark auf Temperaturfenster, Ladekurve und Schutzfunktionen achten.
Was der Batterieaufbau im Alltag über Laufzeit und Sicherheit verrät
Wenn ich eine Batterie praktisch einschätze, schaue ich nie nur auf die Kapazität in Ah oder mAh. Spannung, Chemie, Innenwiderstand und Temperaturverhalten sind oft aussagekräftiger als eine einzelne große Zahl auf dem Etikett. Eine Zelle mit hoher Nennspannung ist nicht automatisch ausdauernder, und ein größerer Akku ist nicht zwangsläufig robuster.
Für den Alltag sind drei Beobachtungen besonders nützlich: Erstens altern Batterien schneller, wenn sie oft heiß werden. Zweitens werden sie bei Kälte schwächer, weil die Ionen langsamer wandern. Drittens ist Schnellladen nur dann unkritisch, wenn die Chemie, die Kühlung und das Ladegerät zusammenpassen. Genau hier trennt sich gute Konstruktion von bloßer Marketingaussage.
Und noch ein Punkt, den viele unterschätzen: Beschädigte oder aufgeblähte Akkus sind kein kosmetisches Problem, sondern ein Sicherheitszeichen. In solchen Fällen sollte man das Bauteil nicht weiter belasten. Wer außerdem Batterien korrekt sammelt und zurückgibt, schützt nicht nur die Umwelt, sondern verhindert auch Risiken beim Umgang mit alten Zellen.
Der innere Aufbau einer Batterie ist damit mehr als ein Schema aus Anode, Kathode und Elektrolyt. Er erklärt, warum Strom fließt, warum Magnetfelder im äußeren Stromkreis entstehen und warum zwei optisch ähnliche Batterien im Alltag sehr unterschiedlich arbeiten können. Genau dieses Verständnis macht technische Daten lesbar und Entscheidungen über Nutzung, Laden und Ersatz deutlich sicherer.
