In einem Dielektrikum verschieben sich Ladungen nicht frei wie in einem Metall, sondern nur leicht aus ihrer Gleichgewichtslage. Die dielektrische Verschiebung beschreibt genau dieses Verhalten in der makroskopischen Feldsicht: Polarisation, gebundene Ladungen und die Größe, mit der man elektrische Felder in Materie sauber bilanzieren kann. Ich ordne den Begriff so ein, dass klar wird, was er physikalisch bedeutet, warum er im Kondensator wichtig ist und weshalb er in den Maxwell-Gleichungen weiterlebt.
Die wichtigsten Punkte in Kürze
- Im Dielektrikum fließen keine freien Ladungen; das Feld verschiebt nur gebundene Ladungen minimal und erzeugt Polarisation.
- Die Größe D fasst das Feld so, dass vor allem freie Ladungen als Quellen sichtbar werden.
- Für lineare, isotrope Stoffe gilt näherungsweise D = ε0 · εr · E; im Vakuum bleibt D = ε0 · E.
- In Kondensatoren erhöht ein Dielektrikum die Kapazität und senkt bei fester Ladung meist die Spannung.
- An Grenzflächen und bei zeitlich veränderlichen Feldern wird das D-Feld besonders nützlich, weil Randbedingungen und Magnetfeldkopplung sauberer werden.
Was im Dielektrikum auf mikroskopischer Ebene passiert
Ein Dielektrikum ist kein passiver Block ohne innere Antwort. Unter einem äußeren elektrischen Feld verschieben sich die Elektronenhüllen ein kleines Stück, Moleküle richten sich aus, und manchmal tragen auch ganze Dipole zur Wirkung bei. Diese Bewegung ist klein, aber sie reicht aus, um das Material zu polarisieren.
Der entscheidende Punkt ist die Unterscheidung zwischen freien und gebundenen Ladungen. In einem Isolator werden Ladungen nicht durch das Material transportiert, sondern nur gegeneinander verschoben. Im Inneren heben sich die Effekte oft weitgehend auf, an Oberflächen und Grenzflächen bleiben jedoch Ladungsüberschüsse zurück. Genau dort entstehen die bekannten Polarisationsladungen, die das äußere Feld teilweise abschwächen.
Ich halte diese Unterscheidung für den nützlichsten Einstieg, weil sie sofort erklärt, warum ein Dielektrikum das Feld verändert, ohne selbst zum Leiter zu werden. Sobald das sitzt, wird der Übergang zur Feldgröße D fast selbstverständlich.
Wie E, P und D zusammenhängen
Für die Beschreibung in Materie braucht man drei Größen, die oft zusammen auftreten, aber unterschiedliche Aufgaben haben: die elektrische Feldstärke E, die Polarisation P und die elektrische Flussdichte D. In der makroskopischen Elektrodynamik lautet die Grundbeziehung
D = ε0 · E + P
und für lineare, isotrope Medien zusätzlich näherungsweise
D = ε0 · εr · E.
| Größe | Symbol | Einheit | Was sie beschreibt |
|---|---|---|---|
| Elektrische Feldstärke | E | V/m | Das Kraftfeld, das auf Ladungen wirkt |
| Polarisation | P | C/m² | Dipolmoment pro Volumen, also die Antwort des Materials |
| Elektrische Flussdichte | D | C/m² | Feldgröße, die freie Ladungen als Quellen sichtbar macht |
Im Vakuum ist P = 0, daher reduziert sich das Ganze auf D = ε0 · E. In Materie kommt die Polarisation dazu, und genau das ist der Grund, warum D rechnerisch so hilfreich ist: Es trennt den Anteil, den das Medium selbst erzeugt, von dem Anteil, der von außen kommt. Wenn ich mit Dielektrika rechne, ist diese Trennung oft sauberer als ein direkter Blick auf E allein.
Die relative Permittivität εr sagt dabei, wie stark ein Stoff ein Feld im Vergleich zum Vakuum beeinflusst. Luft liegt sehr nahe bei 1, viele Kunststoffe grob im Bereich 2 bis 4, Glas oft bei etwa 4 bis 10, und Wasser kommt bei niedrigen Frequenzen auf eine Größenordnung um 80. Diese Werte sind aber nicht starr, sondern hängen unter anderem von Frequenz, Temperatur und Materialaufbau ab. Mit dieser Einordnung wird verständlich, warum Kondensatoren mit Dielektrikum so anders reagieren.
Warum Kondensatoren mit Dielektrika anders reagieren

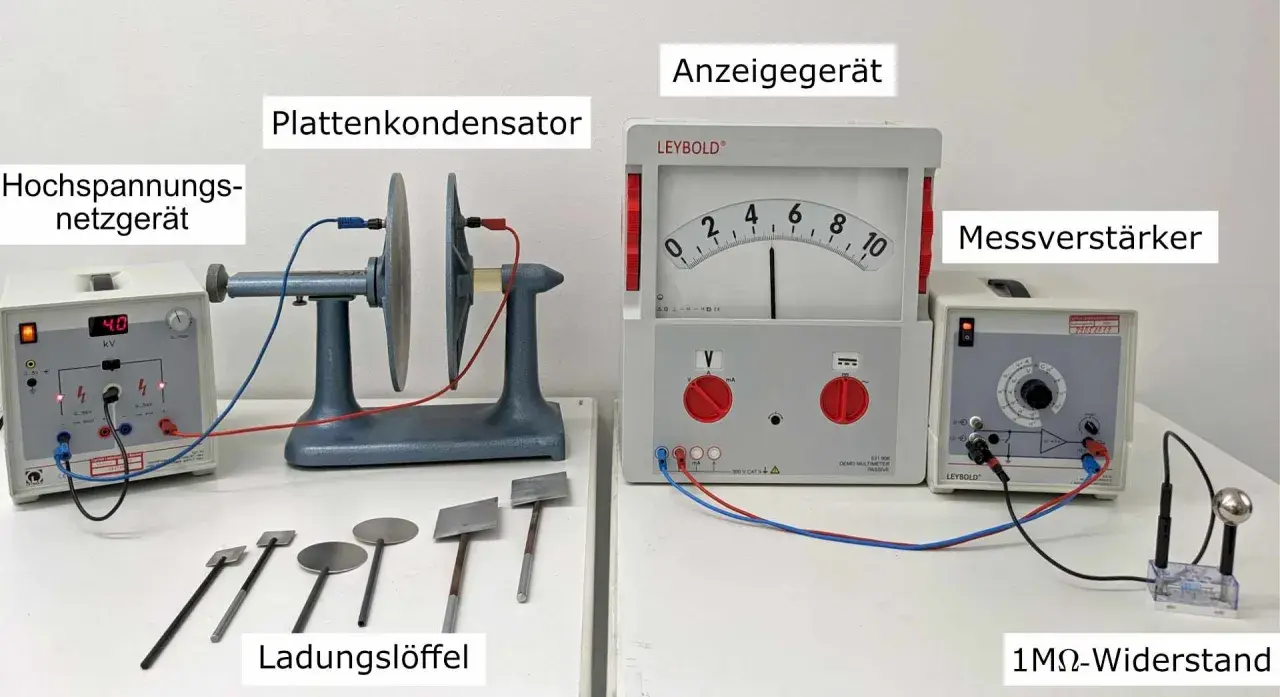

Der klassische Plattenkondensator ist das anschaulichste Beispiel. Schiebt man ein Dielektrikum zwischen die Platten, dann schwächt die Polarisation das innere Feld teilweise ab. Das ist kein Nebeneffekt, sondern der zentrale Mechanismus: Das Material richtet sich gegen das äußere Feld aus und verändert damit die elektrische Bilanz im Spalt.
Bei fester Ladung sinkt die Spannung
Ist der Kondensator isoliert und bereits geladen, bleibt die Ladung Q gleich. Mit Dielektrikum wird das Feld im Inneren kleiner, daher fällt auch die Spannung U. Für die gespeicherte Energie bedeutet das: Sie wird geringer, obwohl keine Ladung verloren geht. Diese Wirkung ist in der Praxis wichtig, wenn man Spannungsfestigkeit oder Feldstärken im Bauteil abschätzen will.
Lesen Sie auch: Einfacher Stromkreis: Aufbau, Funktion & Magnetfelder verstehen
Bei fester Spannung steigt die gespeicherte Ladung
Hängt der Kondensator an einer Spannungsquelle, sieht die Sache anders aus. Dann kann die Quelle zusätzliche Ladung nachliefern, bis die Spannung wieder stimmt. Die Kapazität steigt, und für den idealen Plattenkondensator gilt näherungsweise C = ε · A / d. Wenn ε sich etwa verdoppelt, verdoppelt sich bei gleicher Geometrie auch die Kapazität. Genau deshalb sind Dielektrika in Kondensatoren nicht nur Isolatoren, sondern gezielt eingesetzte Werkstoffe.
Wer mit realen Anwendungen arbeitet, sollte außerdem die Materialgrenzen im Kopf behalten. Hohe Feldstärken, Erwärmung und Verluste können die schöne Idealrechnung schnell verschieben. Deshalb zählt nicht nur der εr-Wert, sondern auch, wie stabil das Material unter Belastung bleibt. An den Grenzflächen wird das noch deutlicher.
Was an Grenzflächen und Oberflächenladungen wichtig wird
Sobald zwei Medien aufeinandertreffen, wird die Feldbeschreibung interessanter. Die normale Komponente von D hängt direkt an der freien Oberflächenladung. Ist keine freie Oberflächenladung vorhanden, bleibt diese Komponente stetig. Genau deshalb ist D in Grenzproblemen oft das praktischere Werkzeug als E.
Ich sehe hier den häufigsten Denkfehler: Viele vermischen freie Ladung, gebundene Ladung und Polarisation zu einer einzigen unklaren Größe. Physikalisch lohnt sich aber die Trennung. Die freie Ladung kommt von außen oder aus dem Stromkreis, die gebundene Ladung entsteht durch die Ausrichtung des Materials. An der Grenzfläche zwischen zwei Dielektrika oder zwischen Leiter und Isolator zeigt sich dieser Unterschied besonders klar.
- Freie Ladung bestimmt den Sprung von D in Normalrichtung.
- Gebundene Ladung entsteht durch Polarisation und sitzt oft an Oberflächen oder im Volumen mit räumlich wechselnder Polarisation.
- Anisotrope Materialien können dazu führen, dass D und E nicht parallel sind, weil die Permittivität dann richtungsabhängig wird.
Für einfache Schul- und Grundlagensituationen genügt meist ein isotropes Modell. In Kristallen, Verbundwerkstoffen oder stark inhomogenen Bauteilen muss man genauer hinschauen. Genau dort zahlt sich die saubere Formulierung mit D aus, weil sie die Randbedingungen ordnet und nicht alles in eine einzige Feldgröße presst.
Warum das Thema in den Magnetismus hineinragt
Der Übergang zum Magnetismus kommt über zeitlich veränderliche Felder. In der erweiterten Ampère-Gleichung taucht der Term ∂D/∂t auf. Vereinfacht gesagt: Auch wenn durch das Dielektrikum kein Leitungstrom fließt, erzeugt ein sich änderndes elektrisches Feld trotzdem ein Magnetfeld. Dieser Zusatz ist nicht nur mathematische Eleganz, sondern macht den Kondensator im Wechselstromkreis physikalisch konsistent.Das ist der Punkt, an dem viele zum ersten Mal merken, dass D mehr ist als eine historische Fußnote. Zwischen den Platten eines Kondensators kann kein freier Strom durch das Dielektrikum laufen, und doch ist der Stromkreis für das Magnetfeld nicht unterbrochen. Der Verschiebungsstrom schließt diese Lücke. Ohne ihn wären die Maxwell-Gleichungen an genau dieser Stelle unvollständig.
Praktisch ist das auch für elektromagnetische Wellen wichtig. Das Wechselspiel aus elektrischem und magnetischem Feld braucht diese Kopplung, um sich im Raum ausbreiten zu können. Für mich ist das einer der schönsten Momente in der Elektrodynamik: Ein Begriff aus der Materialbeschreibung wird plötzlich zum Bindeglied zwischen Elektrizität und Magnetismus.
Drei Merksätze, die Rechnungen mit Dielektrika leichter machen
Erstens: Die Verschiebung im Material bedeutet fast nie freien Ladungstransport, sondern Polarisation. Zweitens: D ist vor allem dann nützlich, wenn ich freie Ladungen und gebundene Ladungen sauber trennen will. Drittens: Die einfache Beziehung D = εE gilt gut nur für lineare, isotrope und näherungsweise frequenzunabhängige Medien; bei realen Materialien sind Temperatur, Frequenz, Randwirkung und Nichtlinearität oft die eigentlichen Grenzen.
Wenn ich diese drei Punkte im Kopf behalte, wird das Thema deutlich handlicher. Im Alltag der Physik ist E oft das direktere Feld, aber sobald Materie, Grenzflächen oder Wechselströme dazukommen, liefert D die sauberere Buchführung. Genau deshalb bleibt die elektrische Flussdichte ein nützliches Werkzeug und nicht bloß ein alter Begriff aus dem Lehrbuch.
