Ein Fehlerstrom-Schutzschalter trennt einen Stromkreis in Sekundenbruchteilen, sobald Hin- und Rückstrom nicht mehr zusammenpassen. Genau dadurch schützt er Menschen vor gefährlichen Berührströmen und hilft zugleich, Fehler in der Installation früh zu begrenzen. Ich zeige hier, wie das im Inneren funktioniert, welche Typen in deutschen Anlagen relevant sind und woran man erkennt, ob der Schutz richtig ausgelegt ist.
Die wichtigsten Punkte auf einen Blick
- Grundprinzip: Der RCD vergleicht Strom hinein und hinaus; die Differenz ist der Fehlerstrom.
- Wichtige Werte: 30 mA steht für zusätzlichen Personenschutz, 300 mA eher für Brandschutz oder vorgeschaltete Ebenen.
- Wichtiges Limit: Ein RCD ersetzt weder Sicherung noch Leitungsschutzschalter.
- Moderne Lasten: Für Wallboxen, PV oder Umrichter können Typ A, F, B oder A-EV unterschiedlich sinnvoll sein.
- Praxis: Die Prüftaste regelmäßig betätigen und die Herstellerangaben beachten.
Wie ein Fehlerstrom-Schutzschalter den Strom vergleicht

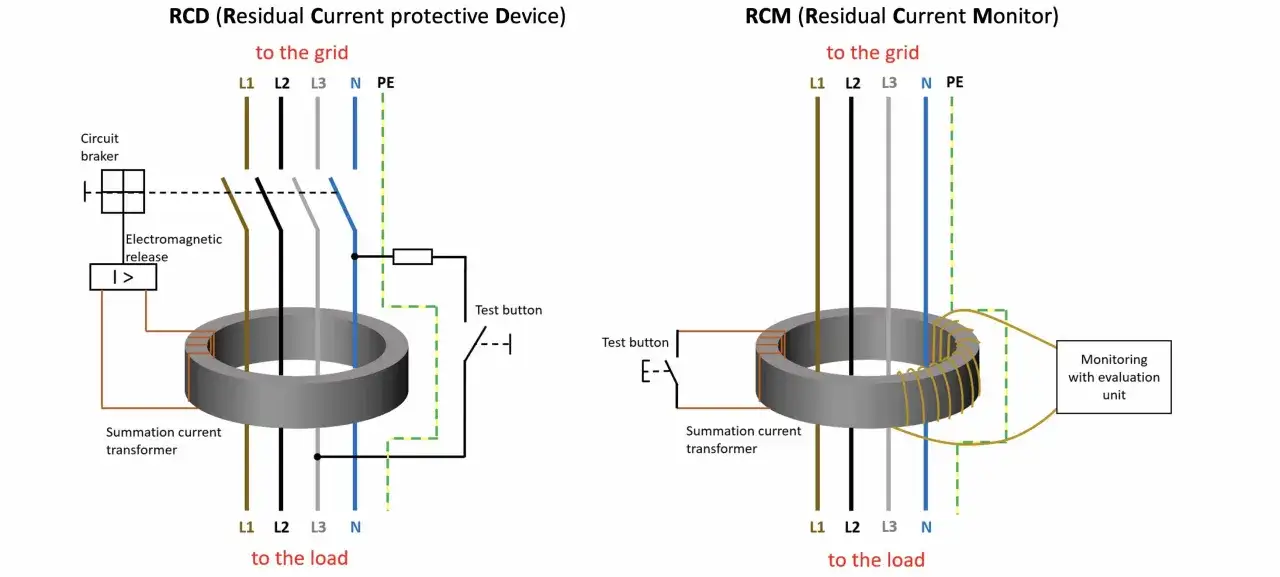

Das Herzstück ist kein magischer Sensor, sondern ein sehr nüchterner Vergleich. Alle aktiven Leiter eines Stromkreises laufen durch einen Summenstromwandler, also durch einen gemeinsamen Ringkern. Im Normalfall heben sich die magnetischen Felder gegenseitig auf, weil genauso viel Strom hinfließt, wie wieder zurückkommt.
Sobald ein Teil des Stroms über einen anderen Weg abfließt - etwa über ein beschädigtes Gerät, ein feuchtes Gehäuse, den Schutzleiter oder im schlimmsten Fall über den menschlichen Körper - entsteht eine Differenz. Diese Reststrom-Differenz erzeugt im Wandler ein Signal, das den Auslöser freigibt und den Stromkreis trennt. Genau hier liegt die eigentliche Funktion: nicht den Fehlerstrom kleinzurechnen, sondern ihn schnell abzuschalten.
Aus physikalischer Sicht ist das elegant, weil der Schutz auf dem Prinzip der Strombilanz basiert. Der RCD „weiß“ nicht, was der Fehler ist; er erkennt nur, dass die Bilanz nicht mehr stimmt. Das ist robust, aber auch begrenzt - und damit sind wir schon beim nächsten Punkt. Wer das Grundprinzip verstanden hat, erkennt sofort, warum die Art des angeschlossenen Geräts über die passende Schutzlösung mitentscheidet.
Warum der Schutz schnell reagiert, aber keine Allzwecklösung ist
Ich halte das für den häufigsten Denkfehler im Alltag: Ein RCD schützt sehr gut vor gefährlichen Berührströmen, aber er ersetzt keine andere Schutzfunktion. Er misst keinen Überstrom und er verhindert keinen Kurzschluss. Dafür braucht es weiterhin Leitungsschutzschalter oder Sicherungen.
Der entscheidende Vorteil ist die kurze Abschaltzeit. Bei einem Fehler soll die Einwirkdauer des Stroms so klein wie möglich sein. Der Schutz wirkt also nicht, indem er den Strom in der Sekunde des Fehlers begrenzt, sondern indem er die Zeit bis zur Trennung drastisch verkürzt. Genau das ist bei Stromunfällen relevant, denn schon kleine Ströme können bei ungünstiger Einwirkdauer gefährlich werden.
- Ein Leitungsschutzschalter reagiert auf Überlast und Kurzschluss.
- Ein RCD reagiert auf eine Stromdifferenz gegen Erde oder einen anderen Rückweg.
- Ein RCBO, also ein FI/LS-Kombigerät, verbindet beide Aufgaben in einem Gerät.
Praktisch heißt das: Der RCD ist ein Schutz gegen Fehlerstrom, nicht die komplette Absicherung einer Leitung. Gerade diese Abgrenzung verhindert später viele Missverständnisse bei Planung und Fehlersuche. Als Nächstes lohnt sich deshalb der Blick auf die Gerätearten, denn moderne Verbraucher stellen an den Schutz deutlich höhere Anforderungen als klassische Glühlampen oder Heizlasten.
Welche Typen in modernen Anlagen wichtig sind
Nicht jeder RCD erkennt dieselben Fehlerstromformen. Das ist besonders wichtig, wenn in einer Anlage heute viel Elektronik hängt: Netzteile, Inverter, Ladegeräte, Wärmepumpen oder Wallboxen erzeugen andere Ableitströme als ältere Verbraucher. Deshalb reicht „irgendein FI“ in der Praxis oft nicht aus.
| Typ | Erfasst | Typische Anwendung | Wichtiger Hinweis |
|---|---|---|---|
| AC | Sinusförmige Wechsel-Fehlerströme | Einfache, ältere Stromkreise | Für viele moderne Verbraucher heute zu eng ausgelegt |
| A | Wechsel- und pulsierende Gleichfehlerströme | Viele Haushaltskreise, Steckdosen, Licht | Der klassische Standard für viele Installationen |
| F | Wie Typ A, zusätzlich bestimmte Mischfrequenzen und kurzzeitige Störanteile | Einphasige Geräte mit Frequenzumrichter, etwa Waschmaschinen oder Wärmepumpen | Hilft, unnötige Auslösungen zu reduzieren |
| B | Auch glatte Gleichfehlerströme | Wallboxen, PV-Anlagen, Frequenzumrichter, Industrie | Teurer, aber bei moderner Leistungselektronik oft notwendig |
| S | Zeitverzögert und selektiv | Vorgeschaltete Ebenen, Hauptverteilungen | Verhindert, dass bei einem Fehler gleich die ganze Anlage abschaltet |
Für den Alltag ist der Punkt entscheidend: Die richtige Typwahl ist keine Luxusfrage, sondern eine Funktionsfrage. Bei einer Wallbox oder einem Gerät mit Gleichanteil kann ein einfacher Typ A zu wenig sein. In solchen Fällen sind anwendungsspezifische Lösungen wie Typ A EV oder Typ B je nach Konzept und Herstellerangabe die saubere Antwort. Wer das ignoriert, bekommt entweder Fehlfunktionen oder einen Schutz, der im Ernstfall nicht so arbeitet wie erwartet. Daraus ergibt sich die nächste Frage: Welche Werte und Einstellungen sind für den jeweiligen Einsatz wirklich sinnvoll?
Wann 30 mA, 300 mA und selektive Geräte passen
Die Zahl auf dem Gerät ist nicht nur eine technische Kennziffer, sondern beschreibt die Schutzidee dahinter. 30 mA steht im Alltag für zusätzlichen Personenschutz. 300 mA wird eher für den vorbeugenden Brandschutz oder als vorgeschaltete Ebene eingesetzt. Dazwischen gibt es Spezialfälle, in denen andere Empfindlichkeiten oder abgestufte Konzepte sinnvoll sind.
| Bemessungsdifferenzstrom | Typischer Zweck | Praxisfolge |
|---|---|---|
| 30 mA | Zusätzlicher Personenschutz | Sehr empfindlich, aber auch anfälliger für unerwünschte Auslösungen bei vielen Geräten |
| 100 mA | Sonderfälle mit höherer Verfügbarkeit | Kompromiss zwischen Schutzwirkung und Betriebsruhe |
| 300 mA | Brandschutz und vorgeschalteter Schutz | Schützt nicht primär vor direkter Berührung, sondern eher vor gefährlicher Erwärmung durch Fehlerströme |
| Selektiv / S | Gestaffelte Anlagen mit mehreren Schutzebenen | Ermöglicht, dass bei einem Fehler nicht die komplette Anlage dunkel wird |
Gerade in Badezimmern, Außenbereichen oder bei Steckdosenkreisen ist 30 mA in Deutschland das gängige Schutzniveau. In größeren Anlagen schaue ich dagegen zuerst auf die Staffelung: Ein zentraler RCD ist zwar günstig und übersichtlich, aber er kann bei einem einzelnen Fehler gleich viele Stromkreise abschalten. Mehrere einzelne FI/LS-Kreise sind teurer, erhöhen aber die Verfügbarkeit deutlich. Wer also nur auf den Preis schaut, zahlt später oft mit unnötigen Ausfällen. Und genau dort entstehen auch die meisten Probleme im Betrieb.
Wo der Schutz in der Praxis scheitert
Ein RCD ist zuverlässig, aber er ist nicht unfehlbar. Probleme entstehen meist nicht, weil das Gerät „schlecht“ ist, sondern weil die Anlage oder die Lasten nicht sauber zusammenpassen. Ich sehe dabei immer wieder dieselben Muster.
- Zu viele Verbraucher auf einem RCD: Die Summe normaler Ableitströme wird so groß, dass der Schutz unnötig auslöst.
- Moderne Elektronik: Netzteile, Ladegeräte, Umrichter und LED-Treiber erzeugen Restströme, die ältere Typen stärker belasten.
- Falscher Typ: Glatte Gleichfehlerströme können bestimmte RCDs in ihrer Wirkung beeinträchtigen.
- Feuchte oder beschädigte Leitungen: Außenbereiche, Keller und Badezimmer sind klassische Orte für schleichende Fehler.
- Gemeinsam genutzte Neutralleiter: Das führt in der Praxis schnell zu unklaren Auslösungen und Fehlersuche ohne Ende.
Der häufigste Irrtum ist dabei nicht der technische Defekt, sondern die Erwartung, ein einzelner Schutzschalter müsse „alles können“. Das tut er nicht. Wer die Anlage sauber aufteilt, passende Typen wählt und die Stromkreise logisch trennt, bekommt deutlich weniger Fehlabschaltungen und zugleich mehr Sicherheit. Damit bleibt noch ein Punkt, der oft zu spät beachtet wird: die regelmäßige Prüfung.
Prüfen und warten, ohne sich auf das Gefühl zu verlassen
Ein RCD ist nur dann sinnvoll, wenn er im Fehlerfall auch wirklich auslöst. Deshalb gehört die Prüftaste nicht zur Theorie, sondern zum Alltag. Viele Hersteller empfehlen eine regelmäßige Funktionsprüfung; je nach Gerät und Einsatz kann das monatlich oder unter klar definierten Bedingungen auch seltener sein. Ich würde mich hier immer an Typenschild und Bedienanleitung orientieren, nicht an Bauchgefühl oder Gewohnheit.
- Prüftaste betätigen und prüfen, ob der Schalter sauber abschaltet.
- Danach wieder einschalten und kontrollieren, ob der Stromkreis normal arbeitet.
- Wenn die Prüftaste nicht auslöst, das Gerät nicht weiter blind vertrauen, sondern fachlich prüfen lassen.
- Nach Umbauten, neuen Geräten oder Feuchtigkeitsschäden den Schutzkonzept-Status neu bewerten.
Für eine fachgerechte Messung reicht die Prüftaste allein allerdings nicht immer aus. Ein Elektriker prüft zusätzlich Auslösewert, Auslösezeit und Isolationszustand der Anlage. Das ist besonders wichtig, wenn Geräte wie Wallboxen, Wärmepumpen oder PV-Wechselrichter ins Spiel kommen. Dort entscheidet sich oft erst bei der Messung, ob der Schutz wirklich zur Last passt. Wer diese Prüfung mitdenkt, spart sich später viel unnötige Fehlersuche.
Was bei der Auswahl im Haus heute den Unterschied macht
Wenn ich eine Hausinstallation bewerte, schaue ich nicht zuerst auf den einzelnen Schalter, sondern auf das Gesamtsystem. Entscheidend sind Leitungsführung, Lastart, Aufteilung der Stromkreise und die Frage, ob Störungen von heute überhaupt in die Schutzlogik von gestern passen. Gerade bei Neubau, Modernisierung oder Nachrüstung lohnt sich eine saubere Planung deutlich mehr als ein späterer Austausch auf Verdacht.
- Wohnräume: Ein typischer Typ A deckt viele klassische Haushaltskreise gut ab.
- Feuchte und Außenbereiche: Hier ist ein empfindlicher Schutz besonders sinnvoll, weil das Risiko für Fehlerströme höher ist.
- Wallbox und PV: Hier sollte die Auswahl mit dem Gerätedatenblatt und dem Installationskonzept zusammenpassen.
- Mehr Verfügbarkeit: Mehrere getrennte FI/LS-Kreise sind im Alltag oft praktischer als ein zentraler Sammelschutz.
- Störungsarme Planung: Selektive Vorgabeschalter und passende Typen verhindern unnötige Abschaltungen.
Die wichtigste Faustregel bleibt für mich einfach: Der richtige RCD ist derjenige, der zur Fehlerart und zur Anlage passt, nicht nur derjenige mit der richtigen Ampelzahl auf dem Gehäuse. Wer das bei Planung, Nachrüstung und Wartung mitdenkt, bekommt mehr Sicherheit, weniger Ausfälle und eine Installation, die auch mit moderner Elektronik zuverlässig bleibt.
