Ein Kommutator ist das Bauteil, das in einem klassischen Gleichstrommotor die Stromrichtung im Rotor im richtigen Moment umkehrt. Genau dadurch bleibt das Drehmoment in derselben Drehrichtung erhalten, statt dass der Motor am Totpunkt stehen bleibt. Wer versteht, wie dieses Zusammenspiel aus Magnetfeld, Bürsten und Lamellen funktioniert, kann Motoren besser einordnen, typische Fehler schneller erkennen und den Unterschied zu bürstenlosen Antrieben sauber bewerten.
Die wichtigsten Punkte auf einen Blick
- Der Kommutator schaltet die Stromrichtung in den Rotorwicklungen mechanisch um.
- Er sorgt dafür, dass das Drehmoment nicht nach einer halben Umdrehung abreißt.
- Zusammen mit Kohlebürsten bildet er die elektrische Verbindung zwischen festem Gehäuse und drehendem Anker.
- Funkenbildung und Abrieb sind bei Bürstenmotoren nicht ungewöhnlich, werden aber bei Verschleiß schnell zum Problem.
- Bürstenmotoren sind einfach und günstig, bürstenlose Motoren arbeiten meist effizienter und wartungsärmer.
- Die Lebensdauer hängt stark von Last, Drehzahl, Sauberkeit und Kontaktqualität ab.

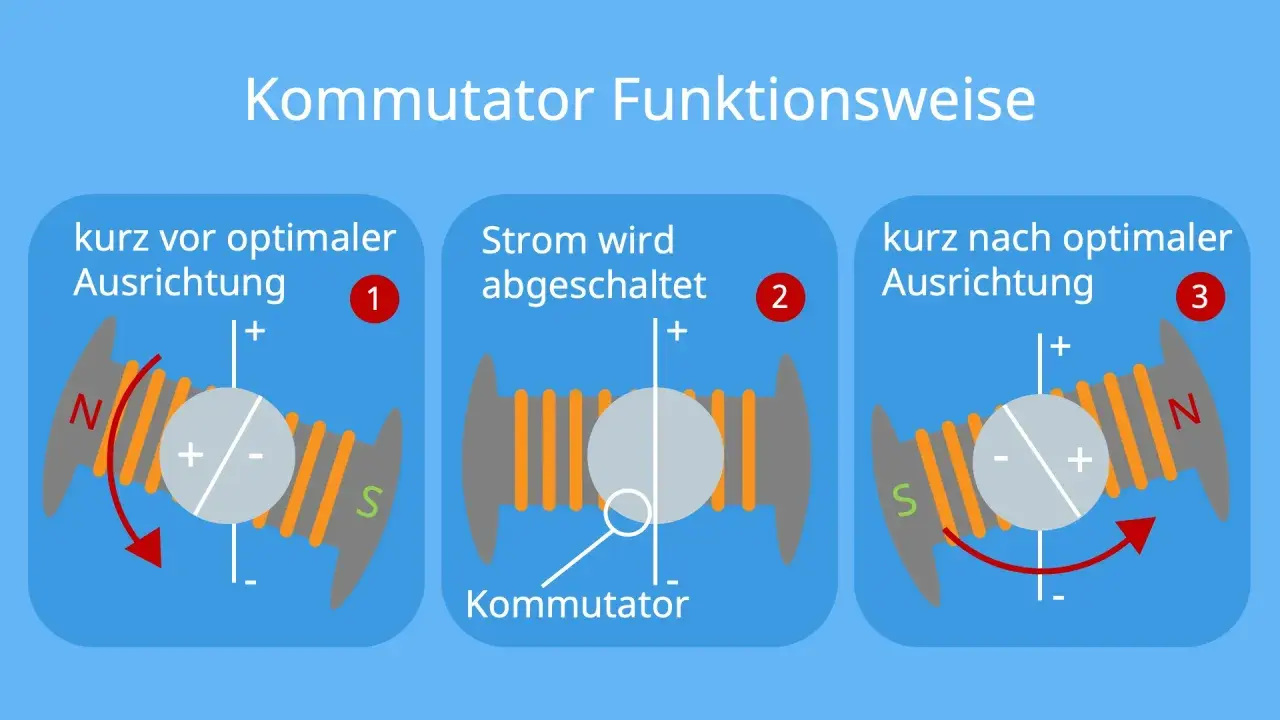

Wie der Kommutator das Drehmoment am Leben hält
Ich sehe den Kommutator nicht als nebensächliches Detail, sondern als den Taktgeber des Motors. Im Rotor fließt Strom durch eine Wicklung, dadurch entsteht ein Magnetfeld, das mit dem Feld des Stators zusammenwirkt. Diese Wechselwirkung erzeugt das Drehmoment, also die Kraft, die die Welle dreht.
Das eigentliche Problem ist die Drehung selbst: Würde der Strom in der Rotorwicklung nicht rechtzeitig umgekehrt, dann würde der Anker sich irgendwann so weit ausrichten, dass die Kräfte im Magnetfeld nicht mehr weiterdrehen, sondern nur noch stabilisieren. Der Kommutator verhindert genau das. Er sorgt mechanisch dafür, dass die Stromrichtung immer dann wechselt, wenn es für eine fortgesetzte Drehbewegung günstig ist.
Elektrisch betrachtet ist das keine Magie, sondern saubere Umpolung im richtigen Moment. Physikalisch steckt dahinter die Lorentzkraft, also die Kraft auf einen stromdurchflossenen Leiter im Magnetfeld. Praktisch bedeutet das: Der Motor bekommt nicht einfach nur Strom, sondern einen zeitlich passenden Stromverlauf, der Rotation überhaupt erst dauerhaft möglich macht. Der nächste Punkt ist deshalb der Aufbau, denn ohne Bürsten, Lamellen und Isolation funktioniert dieser Mechanismus nicht.
Aus welchen Bauteilen der Stromwender besteht
Der klassische Stromwender ist eine präzise, aber robuste Konstruktion. In der Mitte sitzt der Rotor mit seinen Wicklungen, außen der Kommutator als segmentierter Ring oder Zylinder. Die Segmente bestehen aus leitfähigem Material, sind aber durch isolierende Zwischenräume voneinander getrennt. Genau diese Unterteilung macht die periodische Stromumkehr möglich.
Die Kohlebürsten liegen federnd auf den Lamellen auf und übertragen den Strom vom festen Gehäuse auf den rotierenden Teil. Dass dafür meist Graphit verwendet wird, ist kein Zufall: Das Material leitet ausreichend gut, schont die Kontaktfläche und lässt sich bei Verschleiß relativ einfach ersetzen. In vielen Motoren ist die Bürste ganz bewusst das Verschleißteil, nicht der Kommutator selbst.
- Lamellen leiten den Strom abschnittsweise an die Wicklungen weiter.
- Isolationsfugen trennen die Segmente sauber voneinander.
- Kohlebürsten stellen den Kontakt her und erlauben die Rotation.
- Federdruck sorgt dafür, dass der Kontakt auch bei Vibration stabil bleibt.
- Ankerwicklung erzeugt das Magnetfeld im Rotor.
Je präziser diese Teile zusammenarbeiten, desto ruhiger läuft der Motor. Schon kleine Abweichungen bei Bürstenanpressdruck, Verschmutzung oder Unrundheit wirken sich direkt auf Lauf, Funkenbildung und Wirkungsgrad aus. Genau dort beginnen in der Praxis die meisten Probleme.
Warum Funken und Verschleiß entstehen
Ein gewisses Maß an Abrieb ist bei Bürstenmotoren normal. Die Kontaktstelle ist nun einmal mechanisch belastet und schaltet unter Strom um. Problematisch wird es, wenn Funken größer werden, der Motor unruhig läuft oder die Kontaktfläche sichtbar beschädigt ist. Dann stimmt meistens etwas mit Last, Bürsten, Lamellen oder Lagerung nicht.
Was noch im Rahmen liegt
Leichte Funkenbildung kann bei kleinen Motoren vorkommen, vor allem beim Start oder unter Lastwechseln. Das muss nicht sofort ein Defekt sein. Kritisch wird es erst, wenn der Motor hörbar rauer läuft, die Drehzahl schwankt oder ein deutliches Bürstenfeuer sichtbar bleibt. Dann steigt die thermische Belastung, und der Verschleiß beschleunigt sich selbst.
Lesen Sie auch: Widerstand berechnen - So geht's richtig & ohne Fehler
Welche Ursachen ich zuerst prüfen würde
- abgenutzte oder schräg eingelaufene Bürsten
- verschmutzte oder verbrannte Lamellen
- zu hoher Anpressdruck oder zu schwacher Federdruck
- Überlastung des Motors
- Lagerspiel, das den Kontakt ständig minimal versetzt
- falsche Bürstenqualität für die jeweilige Anwendung
Der Kern ist einfach: Der Kommutator schaltet, aber er schaltet nicht verlustfrei. Bei jedem Umschaltvorgang wirken Induktionsspannungen, und genau dort entstehen Wärme, Funken und Abrieb. Wer das versteht, erwartet von einem Bürstenmotor die richtige Alltagstauglichkeit, aber keine Verschleißfreiheit. Von hier aus ist der Vergleich mit bürstenlosen Motoren sinnvoll.
Kommutator und bürstenlosen Antrieb im Vergleich
In vielen neuen Geräten sieht man 2026 bürstenlose Motoren, weil sie effizienter und wartungsärmer sind. Das heißt aber nicht, dass der klassische Bürstenmotor überholt wäre. Er bleibt dort stark, wo einfache Regelung, günstige Fertigung und hohes Anlaufmoment wichtiger sind als maximale Effizienz.
| Merkmal | Bürstenmotor mit Kommutator | Bürstenloser Motor |
|---|---|---|
| Kommutierung | mechanisch über Bürsten und Lamellen | elektronisch über Steuerungselektronik |
| Verschleiß | vorhanden, vor allem an Bürsten | deutlich geringer |
| Wartung | regelmäßige Kontrolle sinnvoll | meist kaum Wartung am Motor selbst |
| Wirkungsgrad | gut, aber durch Reibung und Funkenverluste begrenzt | häufig höher |
| Kosten | meist günstiger im Aufbau | Motor plus Elektronik oft teurer |
| Typische Einsatzfelder | Werkzeuge, einfache Antriebe, Modellbau, Haushaltsgeräte | moderne Geräte, präzise Antriebe, lange Laufzeiten |
Für mich ist die praktische Faustregel klar: Wenn eine Anwendung simpel, robust und preisbewusst sein soll, ist der Bürstenmotor oft völlig vernünftig. Wenn Effizienz, Lebensdauer und leiser Betrieb dominieren, gewinnt meist der bürstenlose Antrieb. Der Kommutator ist also nicht „alt“ im abwertenden Sinn, sondern nur an andere Randbedingungen gebunden.
Woran man Störungen erkennt und wie ich sie einordne
Bei einem auffälligen Motor würde ich nicht zuerst auf Verdacht Teile tauschen, sondern das Fehlerbild lesen. Das spart Zeit und verhindert, dass man einen intakten Kommutator für ein Problem verantwortlich macht, das eigentlich von Lager, Last oder Versorgung kommt. Gerade bei kleinen Maschinen ist diese Unterscheidung wichtiger, als viele denken.
| Beobachtung | Wahrscheinliche Ursache | Was ich tun würde |
|---|---|---|
| leichte Funken an einer Stelle | normaler Kontaktwechsel oder leichte Verschmutzung | beobachten, Kontaktflächen prüfen |
| starkes, dauerhaftes Bürstenfeuer | Verschleiß, Überlast, falscher Bürstentyp | Motor entlasten, Bürsten und Lamellen kontrollieren |
| ruckelnder Anlauf | Kontaktproblem, schwache Bürstenfeder, eingelaufene Segmente | mechanische Kontaktstelle prüfen |
| schwarzer Staub im Gehäuse | Bürstenabrieb | reinigen und Verschleiß bewerten |
| Leistungsverlust unter Last | Spannungsabfall, schlechter Kontakt, Überhitzung | Spannungsversorgung und Kontaktflächen prüfen |
Wichtig ist mir dabei ein Punkt: Den Kollektor oder die Bürsten sollte man nicht mit öligen Mitteln „schmieren“. Das verschlimmert den Kontakt meist eher, als dass es hilft. Sinnvoller sind eine stromlose Prüfung, saubere Kontaktflächen, passende Ersatzbürsten und, wenn der Rotor mechanisch auffällig ist, eine fachgerechte Instandsetzung. So trennt man echten Verschleiß von bloßer Verschmutzung.
Warum der klassische Stromwender 2026 noch relevant ist
Trotz elektronischer Alternativen bleibt der klassische Stromwender technisch interessant, weil er eine sehr direkte Form der Drehmomentsteuerung ermöglicht. In einfachen Geräten ist er oft die ökonomisch klügste Lösung. Dazu kommen Anwendungen, in denen Anlaufverhalten, kompakter Aufbau und niedrige Einstiegskosten wichtiger sind als maximale Effizienz.
Für das Verständnis von Elektrizität und Magnetismus ist der Kommutator außerdem ein sehr lehrreiches Bauteil. Er zeigt, dass Bewegung im Motor nicht nur von Magneten abhängt, sondern von präzise getakteter Stromumkehr. Genau dieser Punkt macht den Unterschied zwischen einem Feld, das den Rotor nur ausrichtet, und einem Antrieb, der ihn dauerhaft weiterdreht.
Wer einen Bürstenmotor beurteilt, sollte deshalb drei Dinge im Blick behalten: die Funktion der Stromumkehr, den Zustand der Kontaktflächen und die Belastung im echten Betrieb. Daraus ergibt sich meist schon recht zuverlässig, ob ein Motor normal arbeitet, bald gewartet werden muss oder schlicht die falsche Technik für den Einsatzzweck ist.
