Der Franck-Hertz-Versuch gehört zu den Experimenten, die ein abstraktes Quantenkonzept unmittelbar sichtbar machen: Atome nehmen Energie nicht beliebig auf, sondern in festen Portionen. Genau deshalb ist er für die Atomphysik so wichtig. Ich zeige hier, was die Kennlinie bedeutet, wie der Aufbau funktioniert, warum Quecksilber oft verwendet wird und welche Stolperstellen die Auswertung verfälschen können.
Die wichtigsten Punkte auf einen Blick
- Der Versuch belegt diskrete Energieniveaus in Atomen statt kontinuierlicher Energieaufnahme.
- Elektronen stoßen in der Röhre zunächst elastisch, ab einer Schwelle aber inelastisch und verlieren dabei einen festen Energiebetrag.
- Bei Quecksilber liegt diese Anregungsenergie bei etwa 4,9 eV; beim Zurückfallen entsteht unter anderem UV-Licht bei 253,7 nm.
- Die Strom-Spannungs-Kurve zeigt deshalb wiederkehrende Maxima und Minima statt eines glatten Anstiegs.
- Temperatur, Gasdruck und Gegenspannung entscheiden stark darüber, wie sauber die Messung ausfällt.
- Didaktisch bleibt der Versuch stark, weil er Quantenphysik an einer echten Messkurve greifbar macht.
Was der Versuch physikalisch beweist
Der Kern der Aussage ist einfach, aber folgenreich: Ein Atom kann nur bestimmte innere Energiezustände annehmen. Wenn ein beschleunigtes Elektron ein Atom trifft, gibt es seine Energie nicht beliebig ab, sondern erst dann, wenn es die passende Anregungsenergie erreicht. Beim Quecksilber liegt diese Schwelle bei etwa 4,9 eV; die Abregung geschieht dann häufig über UV-Licht mit 253,7 nm. Genau diese Diskretheit passt nicht zu einer klassischen Vorstellung von stetiger Energieübertragung.
Ich würde den Versuch deshalb nicht nur als Beleg für das Bohrsche Atommodell lesen. Er zeigt allgemeiner, dass die innere Struktur des Atoms quantisiert ist. Das ist auch der Grund, warum derselbe Mechanismus später für Spektrallinien, Gasentladung und Leuchtstoffe wichtig wurde. Damit diese Aussage messbar wird, braucht man eine Röhre, die Elektronen gezielt beschleunigt und ihren Energieverlust sichtbar macht.
Der nächste Schritt ist deshalb nicht Theorie, sondern Aufbau. Erst wenn klar ist, welche Rolle Kathode, Gasfüllung und Gegenspannung spielen, wird aus einer Strommessung ein belastbarer Nachweis für diskrete Energieniveaus.

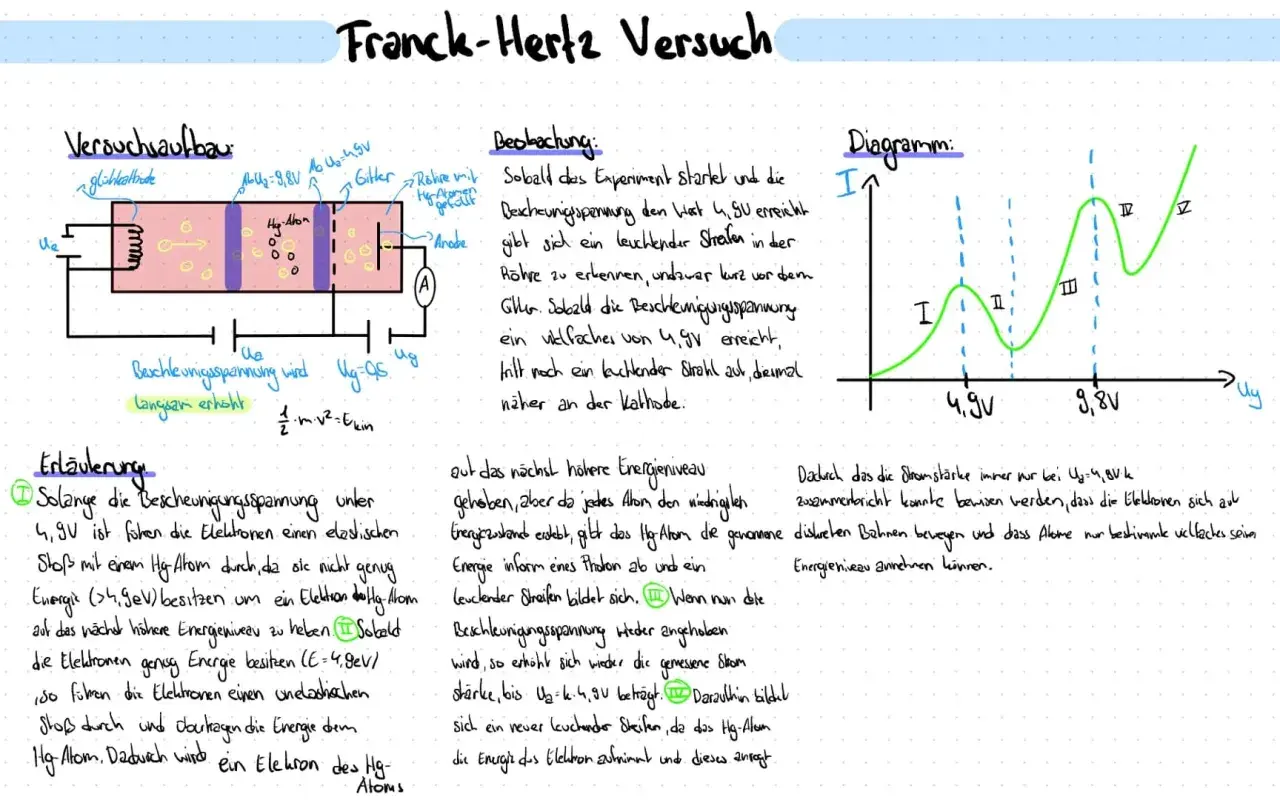

So ist die Röhre aufgebaut
Der klassische Aufbau wirkt auf den ersten Blick unspektakulär, ist aber sauber auf die Fragestellung zugeschnitten. Eine Glühkathode liefert Elektronen, eine Beschleunigungsspannung gibt ihnen kinetische Energie, und eine Gegenspannung am Ende filtert aus, welche Elektronen den Auffänger tatsächlich erreichen. Zwischen beiden Polen befindet sich ein dünnes Gas, meist Quecksilberdampf oder Neon.| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Glühkathode | Gibt Elektronen durch thermische Emission frei | Ohne Elektronen gibt es keinen Stoßversuch |
| Beschleunigungsspannung | Erhöht die kinetische Energie der Elektronen | Sie entscheidet, wann die erste Anregung möglich wird |
| Gasfüllung | Quecksilberdampf oder Neon als Stoßpartner | Nur so entstehen elastische und inelastische Stöße |
| Gegenspannung | Bremst Elektronen vor dem Auffänger ab | Sie macht Energieverluste im Strom messbar |
| Auffängeranode | Misst den ankommenden Elektronenstrom | Aus dem Stromverlauf liest man die Energieniveaus ab |
Bei Quecksilber muss die Röhre je nach Aufbau meist auf etwa 150 bis 200 °C gebracht werden, damit genügend Dampf vorhanden ist. Der niedrige Druck ist ebenfalls entscheidend: Er sorgt dafür, dass die Elektronen nicht sofort an jeder Stelle abbremsen, sondern erst nach einer messbaren Flugstrecke auf Atome treffen. Gerade diese Mischung aus freiem Beschleunigen und gezieltem Stoß macht den Versuch so aussagekräftig.
Sobald der Aufbau stimmt, wird aus einer einfachen Röhrenmessung eine präzise Sicht auf die Energieaufnahme im Atom. Als Nächstes lohnt sich deshalb der Blick auf die Kennlinie selbst.
Wie die Kennlinie die Energieniveaus sichtbar macht
Gemessen wird nicht die Energie eines einzelnen Elektrons, sondern der Auffängerstrom in Abhängigkeit von der Beschleunigungsspannung. Bei kleinen Spannungen steigt der Strom zunächst an, weil mehr Elektronen das Gegenfeld überwinden. Sobald die Elektronen aber die erste Anregungsenergie erreichen, treten inelastische Stöße auf: Ein Elektron gibt einen festen Energiebetrag ab, das Atom wird angeregt und das Elektron kommt häufig nicht mehr bis zum Auffänger. Der Strom fällt ab.
Erhöht man die Spannung weiter, wiederholt sich das Muster in etwa regelmäßigen Abständen von 4,9 V bei Quecksilber. In der idealisierten Auswertung entspricht dieser Abstand direkt der Anregungsenergie des Atoms. Die logische Kette ist dabei wichtig: Spannung wird zu kinetischer Energie, kinetische Energie wird bei der Kollision in Atomenergie umgewandelt, und genau dieser Energieverlust erscheint als Minimum in der Kennlinie.| Beobachtung | Physikalische Deutung | Praktische Konsequenz |
|---|---|---|
| Strom steigt bei kleinen Spannungen | Mehr Elektronen erreichen den Auffänger | Die Röhre arbeitet noch im Bereich fast freier Beschleunigung |
| Erstes Minimum | Elektronen haben die erste Anregungsenergie abgegeben | Das Atom wird in einen angeregten Zustand versetzt |
| Weitere Minima mit ähnlichem Abstand | Mehrfache Anregung bei wiederholtem Energieaufbau | Der Abstand zwischen Minima liefert die gesuchte Energie |
| Kurve ist nicht exakt symmetrisch | Einfluss von Kontaktpotential, Temperatur und Druck | Einzelwerte nie blind lesen, sondern den Gesamtverlauf bewerten |
In der Praxis liegen die Minima nicht immer exakt bei 4,9 V, 9,8 V und 14,7 V. Kontaktpotentiale zwischen Elektroden, die Energieverteilung der Elektronen und die Temperatur der Röhre verschieben die Kurve leicht. Ich vertraue deshalb lieber dem Abstand mehrerer Minima als einem einzelnen Messpunkt. Diese Vorsicht gehört zur sauberen Auswertung dazu und führt direkt zu den typischen Fehlerquellen.
Wenn die Kennlinie unsauber aussieht, liegt das oft nicht an der Physik, sondern an den Randbedingungen. Genau dort scheitern viele Schul- und Praktikumsversuche unnötig.
Welche Fehler die Auswertung verfälschen
Der Versuch wirkt simpel, ist aber empfindlicher, als viele erwarten. Wer nur die Spannungswerte abliest und den Rest ignoriert, bekommt schnell eine Kurve, die zwar irgendwie aussieht wie Franck-Hertz, aber keine belastbare Aussage mehr zulässt. Die wichtigsten Stolperstellen sind ziemlich konstant:
- Temperatur zu niedrig: Es entsteht zu wenig Quecksilberdampf, also zu wenig Stoßwahrscheinlichkeit. Die Kurve bleibt flach oder instabil.
- Temperatur zu hoch: Es kommt zu zu vielen Stößen und manchmal zu einem zu starken Entladungscharakter. Dann verschwimmen die Minima.
- Gegenspannung falsch gewählt: Ist sie zu klein, gelangen zu viele langsame Elektronen zum Auffänger; ist sie zu groß, wird fast alles weggebremst.
- Zu grobe Messschritte: Wer nur in großen Spannungsabständen misst, verpasst die Form der Kurve und liest Minima falsch ab.
- Erstes Minimum als exakter Wert interpretiert: Das ist ein häufiger Anfängerfehler, weil Kontaktpotentiale den Startpunkt verschieben können.
Auch die Zeit spielt eine Rolle: Moderne Messaufbauten arbeiten oft computergestützt, doch das ändert nichts an den physikalischen Randbedingungen. Die Software nimmt dir das Ablesen ab, nicht die Deutung. Für eine wirklich saubere Auswertung schaue ich immer zuerst darauf, ob Temperatur, Druck und Gegenspannung plausibel eingestellt sind, bevor ich mich auf die Zahlen verlasse.
Gerade der Vergleich verschiedener Füllgase zeigt dann, dass der Versuch nicht nur eine Messmethode ist, sondern auch ein gutes Lehrstück über die Energieverhältnisse in Atomen.
Warum Quecksilber und Neon nicht dasselbe Bild liefern
Der historische Klassiker arbeitet mit Quecksilber, aber im Unterricht begegnet man heute oft auch Neonröhren. Beide Varianten zeigen denselben Grundmechanismus, doch sie tun es auf unterschiedliche Weise. Das ist didaktisch nützlich, weil man je nach Ziel entweder präzise quantifizieren oder den Effekt besonders anschaulich machen kann.
| Gas | Typische Anregungsenergie | Sichtbares Ergebnis | Wofür es sich besonders eignet |
|---|---|---|---|
| Quecksilber | Etwa 4,9 eV | Vor allem UV-Emission bei 253,7 nm | Präzise Bestimmung eines Energieabstands |
| Neon | Etwa 18 eV | Oft sichtbare orange-rote Leuchterscheinungen | Anschauliche Demonstration mit gut sichtbaren Zonen |
Der Unterschied ist nicht bloß kosmetisch. Neon eignet sich deshalb so gut für Demonstrationen, weil die Abregung häufig über Zwischenzustände läuft und dabei sichtbares Licht entsteht. Bei Quecksilber ist die Aussage quantitativer und näher am historischen Original, dafür ist das direkt sichtbare Leuchten schwächer beziehungsweise im UV-Bereich verborgen. Wer den Effekt nur sehen will, greift gern zu Neon. Wer die Energiedifferenz sauber bestimmen will, bleibt bei Quecksilber.
Beide Varianten führen aber zum gleichen physikalischen Ergebnis: Atome nehmen Energie nur in bestimmten Portionen auf. Genau deshalb bleibt der Versuch auch heute noch ein verlässlicher Einstieg in die Quantenphysik.
Warum der Versuch bis heute wichtig bleibt
Didaktisch ist der Franck-Hertz-Versuch so stark, weil er drei Dinge gleichzeitig leistet: Er ist technisch überschaubar, er zeigt eine echte Messkurve statt nur einer Skizze, und er zwingt zu einer quantenphysikalischen Deutung. Genau so lernen viele zum ersten Mal, dass die klassische Physik an der Atomstruktur an eine Grenze stößt. Das ist keine Randnotiz, sondern ein zentraler Moment in der Entwicklung der modernen Physik.
Wichtig ist aber auch eine saubere Einordnung: Der Versuch beweist nicht die gesamte Quantenmechanik in einem Schlag, sondern sehr konkret die quantisierte Energieaufnahme und -abgabe in Atomen. Genau diese Präzision macht ihn wertvoll. Wer die Kennlinie verstanden hat, hat einen robusten, anschaulichen Einstieg in die Atomphysik gewonnen und versteht zugleich, warum Gasentladungslampen, Leuchtstoffröhren und andere physikalische Anwendungen auf demselben Prinzip beruhen.
Für mich bleibt das ein gutes Beispiel dafür, wie ein vergleichsweise einfacher Versuch eine große Idee trägt: Diskrete Energieniveaus sind keine Abstraktion auf Papier, sondern messbare Realität im Labor.
