Ein Geschwindigkeits-Zeit-Diagramm zeigt auf einen Blick, wie sich eine Bewegung über die Zeit verändert. Wer es sicher lesen kann, erkennt nicht nur, ob ein Körper gleichförmig fährt, beschleunigt oder bremst, sondern auch, wie Steigung, Vorzeichen und Fläche zusammenhängen. Genau darauf zielt dieser Überblick: verständlich, rechnerisch brauchbar und direkt für Physikaufgaben nutzbar.
Die wichtigsten Aussagen des Diagramms in kurzer Form
- Auf der x-Achse steht die Zeit, auf der y-Achse die Geschwindigkeit.
- Die Steigung der Kurve entspricht der Beschleunigung.
- Die Fläche unter der Kurve beschreibt die Wegänderung beziehungsweise Verschiebung.
- Eine waagerechte Linie bedeutet konstante Geschwindigkeit, eine steigende Linie Beschleunigung.
- Negative Werte zeigen Bewegung in Gegenrichtung, nicht einfach nur „langsamer werden“.
Was ein Geschwindigkeits-Zeit-Diagramm wirklich zeigt
Das v-t-Diagramm ist im Kern eine Funktionsdarstellung: Die Geschwindigkeit wird als Funktion der Zeit aufgetragen, also v(t). Die Zeit läuft nach rechts, die Geschwindigkeit nach oben oder unten. Dadurch sieht man nicht nur einen einzelnen Messwert, sondern den gesamten Bewegungsablauf in komprimierter Form.
Für den Unterricht ist das besonders praktisch, weil sich mit einem einzigen Blick gleich mehrere Fragen beantworten lassen: Ist die Bewegung gleichförmig? Wird schneller geworden? Wird gebremst? Oder ändert sich sogar die Richtung? Genau deshalb gehört dieses Diagramm zu den Grundlagen der Kinematik, also der Beschreibung von Bewegung ohne Kräftebetrachtung.
Ich trenne dabei bewusst zwischen Alltagssprache und Physik: Im Alltag meint „Geschwindigkeit“ oft nur „wie schnell“. In der Physik ist die Richtung aber wichtig. Deshalb kann ein negativer Wert im Diagramm völlig korrekt sein, wenn die Bewegungsrichtung entsprechend festgelegt wurde.
Von hier aus ist der nächste Schritt logisch: Man muss die Achsen, Einheiten und Linienformen sauber lesen können, sonst wird die Kurve schnell falsch interpretiert.
Achsen, einheiten und typische Linienformen
Die Achsen sind unspektakulär, aber entscheidend. Auf der waagerechten Achse steht fast immer die Zeit t in Sekunden, auf der senkrechten Achse die Geschwindigkeit v in m/s oder km/h. In Schulaufgaben ist m/s meist die bessere Einheit, weil sie direkt zu den Formeln passt und Rechenfehler vermeidet.
| Form der Kurve | Physikalische Bedeutung | Was man daraus abliest |
|---|---|---|
| Waagerechte Linie oberhalb von 0 | Konstante positive Geschwindigkeit | Gleichförmige Bewegung ohne Beschleunigung |
| Waagerechte Linie bei 0 | Stillstand | Es ändert sich weder Richtung noch Tempo |
| Steigende Gerade | Gleichmäßige Beschleunigung | Die Geschwindigkeit nimmt in gleichen Zeiten gleich stark zu |
| Fallende Gerade | Gleichmäßige Verzögerung | Die Geschwindigkeit nimmt in gleichen Zeiten gleich stark ab |
| Kurve mit wechselnder Krümmung | Veränderliche Beschleunigung | Die Beschleunigung selbst ist nicht konstant |
| Linie unterhalb von 0 | Bewegung in Gegenrichtung | Das Vorzeichen zeigt die gewählte Richtung an |
Die Form ist also nicht nur „schön“ oder „unscheinbar“, sondern ein direktes Bewegungsprotokoll. Eine waagerechte Linie sagt mehr als viele Anfänger denken: Sie bedeutet nicht, dass der Körper steht, sondern dass er sich mit unveränderter Geschwindigkeit bewegt. Erst die Lage zur Nulllinie zeigt, ob er steht, vorwärts fährt oder rückwärts läuft.
Damit ist die Oberfläche geklärt. Die eigentliche Physik steckt aber tiefer, nämlich in Steigung und Fläche.
So liest man steigung und fläche richtig
Die Steigung einer v-t-Kurve ist die Beschleunigung. Mathematisch gilt: a = Δv / Δt. Wenn sich die Geschwindigkeit also um 8 m/s in 4 s ändert, beträgt die Beschleunigung 2 m/s². Das ist kein Nebenaspekt, sondern oft die wichtigste Aussage des ganzen Diagramms.
Bei einer geraden Linie ist die Beschleunigung konstant. Bei einer gekrümmten Linie ändert sie sich, und genau das macht die Interpretation etwas anspruchsvoller. Ich schaue dann nicht nur auf den Wert, sondern auf den Verlauf: Wird die Linie immer steiler, nimmt die Beschleunigung zu. Flacht sie ab, wird die Beschleunigung kleiner.

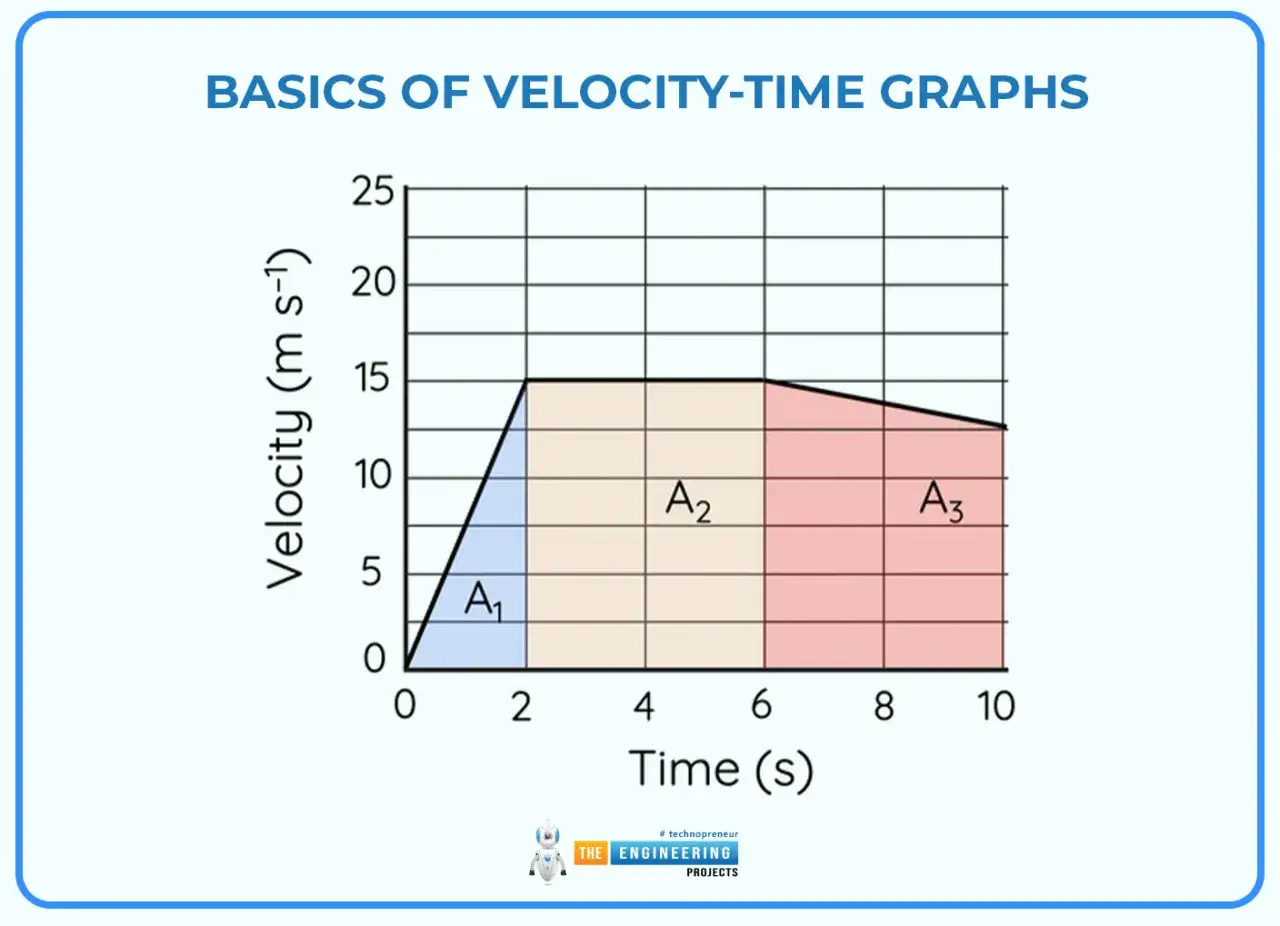

Die Fläche unter der Kurve beschreibt die Wegänderung, also die Verschiebung. Ein Rechteck mit 5 m/s über 4 s ergibt 20 m. Ein Dreieck mit 8 m/s Höhe und 4 s Grundseite ergibt 16 m. Bei Aufgaben mit wechselnder Geschwindigkeit zerlegt man die Fläche oft in Rechtecke, Dreiecke oder Trapeze, weil das handwerklich sauber und rechnerisch schnell ist.
Wichtig ist dabei ein Punkt, den viele anfangs übersehen: Wenn die Kurve unter der Zeitachse liegt, wird die Fläche negativ gezählt. Das ist kein Fehler, sondern Teil der Vorzeichenkonvention. So erkennt man, dass Bewegung in Gegenrichtung stattgefunden hat oder sich positive und negative Verschiebungen teilweise aufheben.
| Gesucht ist | Im Diagramm relevant | Typische Rechnung |
|---|---|---|
| Momentangeschwindigkeit | y-Wert an einem bestimmten Zeitpunkt | Ablesen auf der senkrechten Achse |
| Beschleunigung | Steigung der Kurve | a = Δv / Δt |
| Verschiebung | Fläche unter der Kurve | Rechteck, Dreieck oder Trapez berechnen |
| Durchschnittliche Geschwindigkeit | Gesamtänderung über das Zeitintervall | Δs / Δt |
Wenn man diese drei Bausteine beherrscht - Wert, Steigung, Fläche - ist der große Rest meist nur noch Übung. Als Nächstes lohnt sich der Blick auf typische Bewegungsfälle, weil man daran die Regeln am schnellsten verinnerlicht.
Welche bewegungen sich daran sofort erkennen lassen
In vielen Aufgaben tauchen immer wieder dieselben Grundmuster auf. Ich würde sie mir fast wie Vokabeln merken, weil man mit ihnen einen Großteil der Schulphysik abdeckt. Entscheidend ist nicht nur, dass man sie erkennt, sondern dass man weiß, warum die Kurve genau so aussieht.
- Gleichförmige Bewegung: Die Linie ist waagerecht. Das Objekt wird weder schneller noch langsamer, die Geschwindigkeit bleibt konstant.
- Gleichmäßig beschleunigte Bewegung: Die Linie steigt als Gerade an. Die Geschwindigkeit nimmt pro Sekunde um denselben Betrag zu.
- Gleichmäßig gebremste Bewegung: Die Linie fällt als Gerade ab. Ein Auto vor einer Ampel ist das klassische Beispiel.
- Richtungswechsel: Die Kurve schneidet die Nulllinie. Genau hier wird aus positiver Geschwindigkeit negative oder umgekehrt.
- Freier Fall: Ohne Luftwiderstand ist die Kurve nahezu eine Gerade. In vielen Aufgaben beträgt die Beschleunigung etwa 9,81 m/s², je nach Vorzeichenkonvention nach unten negativ.
Der Ballwurf nach oben ist für mich das anschaulichste Beispiel. Die Geschwindigkeit nimmt erst ab, erreicht am höchsten Punkt kurz den Wert 0 und wird danach negativ, wenn die Fallrichtung als negativ festgelegt ist. An diesem einen Verlauf kann man gleich mehrere Dinge lernen: Beschleunigung, Richtungswechsel und den Zusammenhang zwischen Vorzeichen und Bewegung.
Gerade bei echten Bewegungen ist das Diagramm aber selten perfekt glatt. Kleine Zacken oder Unsauberkeiten sind oft Messrauschen, also zufällige Abweichungen der Messung vom Idealverlauf. Man sollte sie nicht sofort als neue Physik deuten.
Die häufigsten fehler beim interpretieren
Die meisten Fehlinterpretationen entstehen nicht aus Unwissen, sondern aus zu schnellem Ablesen. Das ist der Punkt, an dem ich in Prüfungen am strengsten bin: Erst die Achsen lesen, dann die Form, dann die Aussage. Wer diesen Ablauf überspringt, verwechselt sehr leicht Geschwindigkeit, Beschleunigung und Weg.
- Steigung mit Geschwindigkeit verwechseln: Die Höhe des Graphen ist die Geschwindigkeit, die Steigung ist die Beschleunigung.
- Fläche mit Strecke verwechseln: Die Fläche liefert die Wegänderung, nicht die Form der Linie selbst.
- Vorzeichen ignorieren: Unterhalb der Nulllinie bedeutet Gegenrichtung, nicht einfach „weniger schnell“.
- Einheiten nicht prüfen: 10 m/s und 10 km/h sind völlig unterschiedliche Größen. Ohne Einheit ist ein Wert im Grunde wertlos.
- Ein einzelner Punkt wird überbewertet: Ein Punkt zeigt nur einen Zeitpunkt. Erst der Verlauf sagt etwas über die Bewegung als Ganzes.
- Das Diagramm mit der Bahn verwechseln: Ein v-t-Diagramm sagt nichts über den konkreten Weg im Raum, nur über den zeitlichen Geschwindigkeitsverlauf.
Besonders tückisch ist der letzte Punkt. Zwei Bewegungen können dieselbe Geschwindigkeitskurve haben, obwohl sie an ganz unterschiedlichen Orten starten oder verschiedene Strecken zurücklegen. Wer nur auf das Diagramm schaut, ohne die Aufgabenstellung zu prüfen, zieht schnell die falsche Schlussfolgerung.
Deshalb geht es am Ende nie nur um das Zeichnen, sondern um die Frage, welche Information wirklich gesucht ist. Genau dafür hilft die letzte Prüfroutine.
Worauf ich beim Lösen von Aufgaben immer zuerst schaue
Wenn ich ein Geschwindigkeits-Zeit-Diagramm bearbeite, arbeite ich immer mit derselben kleinen Kontrollliste. Das spart Zeit und verhindert Denkfehler, vor allem bei gemischten Abschnitten mit Beschleunigung, Stillstand und Richtungswechsel.
- Ich prüfe zuerst die Achsenbeschriftung und die Einheit.
- Dann kläre ich die Vorzeichenkonvention: Welche Richtung ist positiv?
- Danach entscheide ich, ob die Aufgabe Geschwindigkeit, Beschleunigung oder Verschiebung fragt.
- Wenn die Kurve aus mehreren geraden Stücken besteht, zerlege ich sie in einfache Flächen.
- Bei Messdaten achte ich darauf, ob leichte Schwankungen nur Messrauschen sind.
Für Flächen ist das Trapezverfahren in der Praxis oft die sauberste Lösung, wenn die Kurve nicht perfekt aus Rechtecken und Dreiecken besteht. Dabei nähert man die Fläche mit mehreren Trapezen an und bekommt bei echten Messwerten meist ein deutlich brauchbareres Ergebnis als mit grobem Augenmaß. Das ist besonders dann wichtig, wenn die Bewegung nicht idealisiert ist, sondern aus einem Experiment stammt.
Am Ende ist das Entscheidende erstaunlich schlicht: Wer Achsen, Steigung, Fläche und Vorzeichen sicher liest, versteht fast jedes v-t-Diagramm zuverlässig. Für mich ist das einer dieser Physikbegriffe, bei denen sich der Aufwand schnell lohnt, weil aus einer scheinbar einfachen Kurve plötzlich ein sehr präzises Bewegungsbild wird.
