Eine Brennstoffzelle ist chemisch gesehen kein Speicher, sondern ein Wandler: Sie verwandelt die Energie eines Brennstoffs direkt in Strom, Wärme und Wasser. Ich zeige hier den Aufbau von innen nach außen, erkläre die Reaktion an Anode und Kathode und ordne ein, warum die Technik im Alltag so interessant ist und gleichzeitig klare Grenzen hat.
Die wichtigsten Punkte auf einen Blick
- Die Brennstoffzelle arbeitet als galvanische Zelle und trennt Oxidation und Reduktion räumlich.
- Im Kern sitzt die Membran-Elektroden-Einheit, kurz MEA, mit Anode, Membran und Kathode.
- Elektronen fließen über den äußeren Stromkreis, Protonen durch die Membran.
- Eine einzelne Zelle liefert nur eine geringe Spannung, deshalb werden viele Zellen zu einem Stack verbunden.
- Der praktische Aufbau hängt stark vom Zelltyp ab, vor allem von Elektrolyt und Betriebstemperatur.
- Wasser-, Wärme- und Gasmanagement sind für Leistung und Lebensdauer fast genauso wichtig wie die Chemie selbst.
Was eine Brennstoffzelle chemisch eigentlich ist
Ich trenne das Thema bewusst in zwei Ebenen: die Chemie in der Einzelzelle und die Technik des gesamten Systems. Chemisch ist die Brennstoffzelle eine galvanische Zelle, also ein System, das aus einer Redoxreaktion elektrische Energie gewinnt. Der typische Fall ist die Wasserstoff-Sauerstoff-Brennstoffzelle, bei der Wasserstoff oxidiert und Sauerstoff reduziert wird. Die Gesamtreaktion entspricht der Bildung von Wasser, nur eben nicht über eine offene Flamme, sondern über elektrochemische Teilreaktionen.
Der entscheidende Punkt ist: Die Reaktion wird in zwei Halbreaktionen aufgeteilt. Genau deshalb braucht die Zelle eine klare innere Struktur mit zwei Elektroden und einem leitenden Trennelement dazwischen. Die Brennstoffzelle ist also keine „Black Box“, sondern eine sehr gezielt aufgebaute Maschine für Ionen- und Elektronenfluss. Das macht sie chemisch spannend und technisch anspruchsvoll zugleich.
Wenn man das Prinzip verstanden hat, wirkt der innere Aufbau viel logischer. Deshalb schaue ich mir als Nächstes die Bauteile an, aus denen eine moderne Brennstoffzelle tatsächlich besteht.
So ist eine Brennstoffzelle innen aufgebaut
Im Alltag ist meist die PEM-Brennstoffzelle gemeint, also eine Brennstoffzelle mit Protonenaustauschmembran. Dieser Typ ist anschaulich, weil sein Aufbau die Chemie sehr klar sichtbar macht. Das Herzstück ist die Membran-Elektroden-Einheit, kurz MEA. Sie vereint die funktionalen Schichten, in denen die Reaktion tatsächlich stattfindet.
| Bauteil | Aufgabe | Warum es chemisch wichtig ist |
|---|---|---|
| Anode | Dort wird Wasserstoff zugeführt und in Protonen und Elektronen getrennt | Hier beginnt die Oxidation; ohne diesen Schritt entsteht kein Stromfluss |
| Katalysatorschicht | Beschleunigt die Reaktion an Anode und Kathode | Senkt die Aktivierungsenergie, oft auf Platinbasis |
| Membran | Lässt nur Protonen hindurch, aber keine Elektronen und keine Gase | Sie trennt die Reaktionsräume und erzwingt den Elektronenfluss über den äußeren Kreis |
| Kathode | Hier reagiert Sauerstoff mit Protonen und Elektronen zu Wasser | Hier endet die Reduktion; ohne Sauerstoffseite kein geschlossener Kreislauf |
| Gasdiffusionslage | Verteilt die Gase gleichmäßig und leitet Elektronen weiter | Hilft, dass Reaktionspartner die aktiven Stellen überhaupt erreichen |
| Bipolarplatten | Führen Strom ab, verteilen Gase über Kanäle und stabilisieren den Stack | Bestimmen Druckverlust, Kühlung und gleichmäßige Versorgung der Zelle |
| Dichtungen und Rahmen | Trennen Medien und verhindern Leckagen | Schon kleine Undichtigkeiten stören die Reaktion und verkürzen die Lebensdauer |
Ich würde beim Aufbau nie nur auf die Membran schauen. Erst das Zusammenspiel von Katalysator, Porenstruktur, Kanälen und Dichtungen macht aus einer Laboridee eine belastbare technische Zelle. Besonders bei PEM-Systemen ist die innere Feuchteführung sensibel: Zu trocken bedeutet schlechter Protonentransport, zu nass bedeutet blockierte Gaswege. Genau an dieser Stelle wird die Chemie praktisch.
Damit ist die innere Architektur klar. Im nächsten Schritt lohnt sich der Blick darauf, wie aus diesen Bauteilen tatsächlich elektrischer Strom entsteht.
Wie aus Wasserstoff und Sauerstoff Strom wird

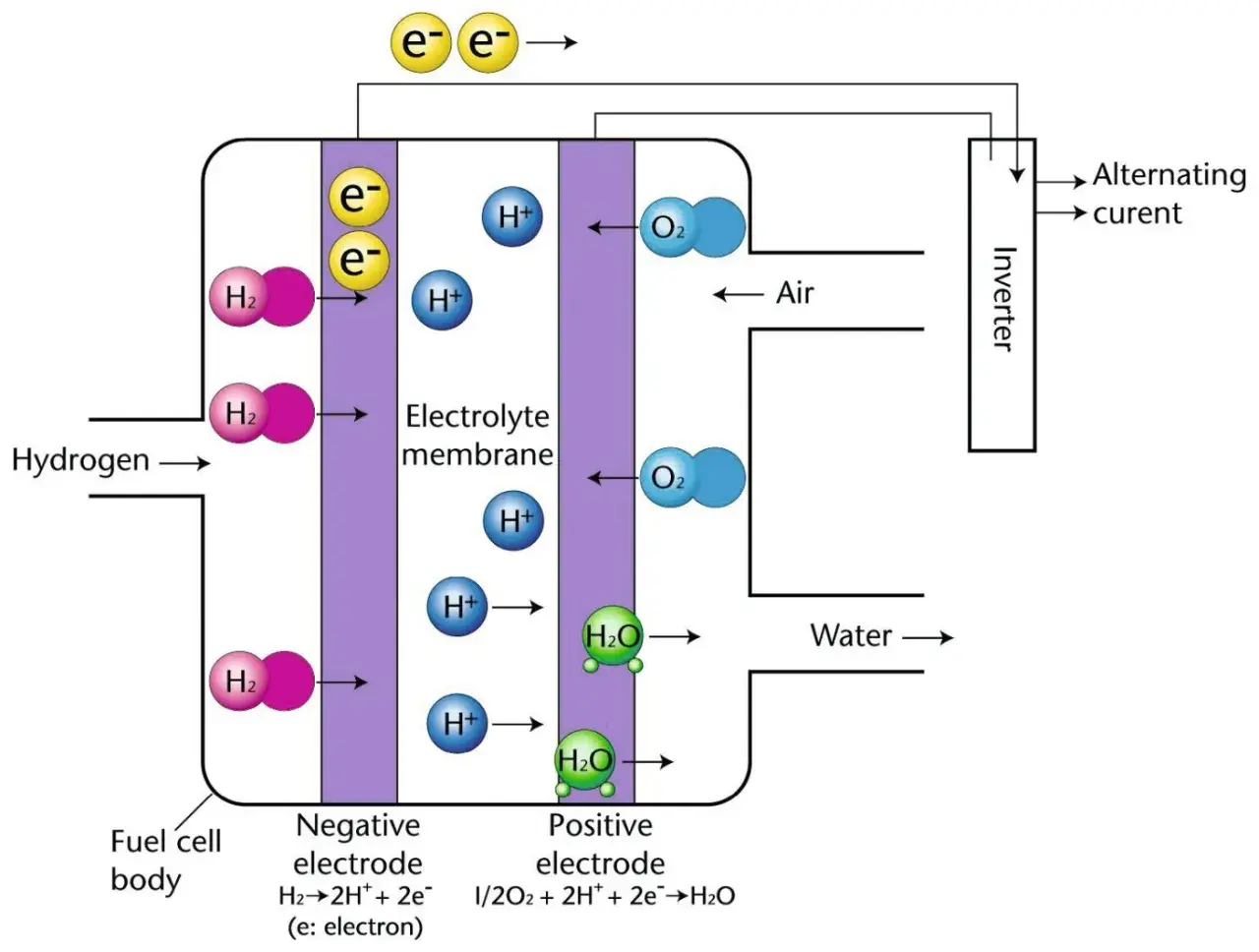

Die Reaktion lässt sich in drei Schritten gut lesen. An der Anode wird Wasserstoff katalytisch gespalten. Es entstehen Protonen und Elektronen. Die Protonen wandern durch die Membran, die Elektronen können das nicht und müssen deshalb über den äußeren Stromkreis laufen. Genau dieser Umweg ist der elektrische Strom, den wir nutzen.
Die Teilreaktionen lauten vereinfacht:
Anode: 2 H2 → 4 H+ + 4 e-
Kathode: O2 + 4 H+ + 4 e- → 2 H2O
Gesamt: 2 H2 + O2 → 2 H2O
Der chemische Clou liegt darin, dass die Energie nicht schlagartig als Wärme frei wird, wie bei einer Verbrennung, sondern in ein geordnetes Elektronengefälle übergeht. Das ist der Grund, warum Brennstoffzellen prinzipiell effizient arbeiten können. In der Praxis liefert eine einzelne PEM-Zelle unter Last meist nur etwa 0,5 bis 0,8 Volt; theoretisch liegen bei Standardbedingungen rund 1,23 Volt an. Für brauchbare Spannungen werden deshalb viele Zellen in Reihe geschaltet. So entsteht der Stack, also der eigentliche Zellstapel.
Damit ist auch klar, warum der reine Zellaufbau nie allein betrachtet werden darf. Sobald mehrere Zelltypen und Temperaturbereiche ins Spiel kommen, ändern sich Materialien und Konstruktion spürbar.
Warum sich der Aufbau je nach Brennstoffzellentyp ändert
Die Grundidee bleibt immer gleich: Brennstoff und Oxidationsmittel werden räumlich getrennt, damit Elektronen über einen äußeren Stromkreis fließen müssen. Der Unterschied liegt im Elektrolyten. Er bestimmt, welche Ionen transportiert werden, welche Temperatur sinnvoll ist und wie der Aufbau aussehen muss. Genau deshalb gibt es nicht die eine Brennstoffzelle, sondern mehrere Bauarten mit sehr unterschiedlichen Stärken.
| Typ | Elektrolyt | Typische Betriebstemperatur | Stärke | Schwäche |
|---|---|---|---|---|
| PEMFC | Protonenleitende Polymermembran | ca. 60 bis 80 °C | Schneller Start, kompakt, gut für Fahrzeuge | Empfindlich gegenüber Verunreinigungen, teure Katalysatoren |
| AFC | Alkalischer Elektrolyt | ca. 60 bis 90 °C | Hohe Reaktionsgeschwindigkeit | Stark empfindlich gegenüber CO2 |
| SOFC | Keramischer Festelektrolyt | ca. 600 bis 850 °C | Sehr hohe Effizienz, gute Abwärmenutzung | Langer Start, hohe Materialbelastung |
| DMFC | PEM-ähnliche Membran | ca. 60 bis 120 °C | Flüssiger Brennstoff, einfache Lagerung | Geringere Leistung, Methanol kann durch die Membran wandern |
Für mich ist dieser Vergleich wichtig, weil er ein verbreitetes Missverständnis korrigiert: Nicht die Brennstoffzelle als Konzept wird „anders“, sondern das ionische Transportmedium. Daraus folgen dann Temperatur, Materialwahl, Lebensdauer und sogar die Frage, ob ein System eher für das Auto, die Hausenergie oder Spezialanwendungen taugt. Genau dort beginnen die praktischen Grenzen.
Wo der Aufbau in der Praxis an Grenzen stößt
Theoretisch klingt vieles sauber. Praktisch entscheidet aber die Systemtechnik, ob die Zelle dauerhaft stabil läuft. Ich würde vor allem auf fünf Punkte achten:
- Brennstoffreinheit: Besonders PEM-Zellen reagieren empfindlich auf Verunreinigungen wie Kohlenmonoxid. Schon geringe Spuren können die Katalysatoroberfläche blockieren.
- Wasserhaushalt: Die Membran muss befeuchtet bleiben, darf aber nicht überflutet werden. Beides verschlechtert den Betrieb sofort.
- Wärmemanagement: Reaktionswärme muss abgeführt werden, sonst sinkt die Lebensdauer der Materialien.
- Katalysatorkosten: Platin und ähnliche Edelmetalle sind wirksam, aber teuer. Das ist einer der Gründe, warum die Herstellung aufwendig bleibt.
- Degradation: Membran, Katalysator und Dichtungen altern. Im realen Dauerbetrieb ist das oft die härtere Herausforderung als die eigentliche Reaktionsgleichung.
Hinzu kommt ein Punkt, der oft unterschätzt wird: Der Zellkern ist nur ein Teil des Systems. Luftversorgung, Kompressoren, Kühlung, Steuerung und bei manchen Anlagen auch ein Reformer für wasserstoffarme Brennstoffe sind mitentscheidend. Sobald man das berücksichtigt, wird verständlich, warum der Aufbau im Labor simpel wirkt, im industriellen Betrieb aber sehr sorgfältig ausgelegt werden muss. Damit sind wir bei der Frage, was das konkret für Fahrzeuge und stationäre Anlagen heißt.
Was der Aufbau in Fahrzeugen und Heizungen bedeutet
In Fahrzeugen braucht man vor allem ein kompaktes, schnell startendes System mit hoher Leistungsdichte. Deshalb dominiert hier die PEM-Technik. Der Stack liefert die elektrische Energie, während das restliche System für Luftzufuhr, Kühlung, Wasserführung und Leistungselektronik sorgt. Die eigentliche Zelle ist also klein und hochspezialisiert, das Gesamtpaket aber deutlich komplexer.
Bei stationären Anlagen, etwa in der dezentralen Strom- und Wärmeerzeugung, verschieben sich die Prioritäten. Hier kann eine höhere Betriebstemperatur nützlich sein, weil Abwärme besser genutzt werden kann. In manchen Systemen wird auch mit Erdgas oder anderen Kohlenwasserstoffen gearbeitet, dann ist ein Reformer vorgeschaltet, der Wasserstoff bereitstellt. Das erhöht den technischen Aufwand, macht das System aber dort interessant, wo H2 nicht direkt verfügbar ist.
Ich halte diesen Unterschied für entscheidend: Der Zellaufbau selbst ist nur die chemische Mitte des Gesamtsystems. Ob daraus ein Fahrzeug, eine Heizung oder ein Notsystem wird, hängt von Peripherie, Temperaturführung und Brennstoffversorgung ab. Wer das versteht, liest technische Datenblätter deutlich genauer.
Die vier Merksätze, die ich mir beim Thema merke
- Die Membran trennt die Reaktionsräume, sie ist kein passives Zwischenstück.
- Elektronen gehen nicht durch die Membran, sondern über den äußeren Stromkreis.
- Eine einzelne Zelle liefert nur wenig Spannung, deshalb braucht es den Stack.
- Wasser- und Wärmemanagement entscheiden oft über Lebensdauer und Praxisnutzen.
Wenn ich den Aufbau so reduziere, bleibt vor allem eines hängen: Die Brennstoffzelle ist keine Black Box, sondern eine klar gegliederte elektrochemische Maschine. Wer versteht, wofür Membran, Katalysator, Gaswege und Stack da sind, kann technische Zeichnungen, Produktdaten und die Debatte um Wasserstoff deutlich nüchterner einordnen.
